Артикул:
109925
Внутрений код:
EAT-109925
Характеристики
Количество полюсов
—
4
Вид
—

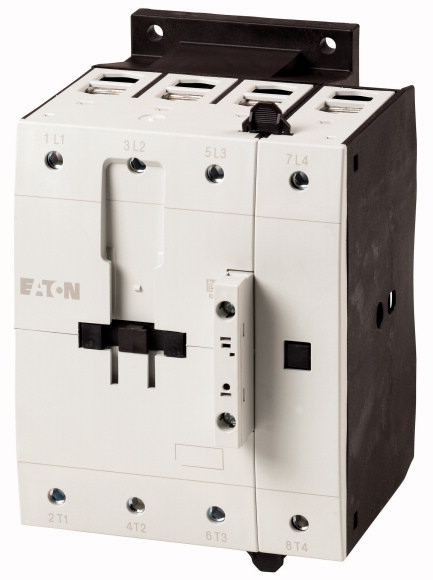

Контактор
Номинальный ток АС-3, 400В; А
—
200
Тип управляющего напряжения
—
190-240V AC
Условный термический ток при открытом монтаже, А
—
200
Номинальный ток 50-60Гц, открытая установка AC-1, 40 градусой С
—
200
Все характеристики
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
122 724.66 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Ассортимент |
Силовые контакторы | ||
Применение |
Силовой контактор для 4-полюсных потребителей | ||
Подассортимент |
Силовые контакторы до 200 A, 4-полюсн. | ||
Категория применения |
AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивления AC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работы |
||
Техника присоединения |
Винтовые клеммы | ||
Полюсы |
4-полюсн. | ||
Расчетный рабочий ток |
|||
AC-1 |
|||
обычный термический ток, 3-полюсный, 50 - 60 Гц |
|||
при 40 °C |
Ith =Ie | A | 200 |
при 50 °C |
Ith =Ie | A | 188 |
при 55 °C |
Ith =Ie | A | 180 |
при 60 °C |
Ith =Ie | A | 172 |
графические условные обозначения |
|
||
Применяемое для |
DILM150-XHI(A)(V)… DILM1000-XHI(V)… |
||
Управляющее напряжение |
RAC 240: 190 - 240 V 50/60 Hz | ||
Род тока: перем. ток/пост. ток |
Питание перем. тока | ||
указания |
Коммутирующие элементы согласно EN 50012. Встроенная схема защиты электроники управления. |
Технические характеристики
| Общая информация | |||
Стандарты и предписания |
IEC/EN 60947, VDE 0660, UL, CSA | ||
Механический срок службы |
|||
Работа от перем. тока |
Переключения | x 106 | 10 |
Управляется постоянным током DC |
Переключения | x 106 | 10 |
Частота коммутаций, механическая |
|||
Работа от перем. тока |
Переключения/ч | 3600 | |
Управляется постоянным током DC |
Переключения/ч | 3600 | |
Стойкость к климатическим воздействиям |
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-3 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
||
Температура окружающей среды |
|||
разомкнут |
°C | -25 - +60 | |
в капсульном корпусе |
°C | - 25 - 40 | |
Хранение |
°C | - 40 - 80 | |
установочное положение |
|||
установочное положение |
|
||
Удароустойчивость (IEC/EN 60068-2-27) |
|||
Импульс полусинуса 10 мс |
|||
Цепи главного тока |
|||
Замыкающие контакты |
g | 10 | |
Вспомогательные блок-контакты |
|||
Замыкающие контакты |
g | 7 | |
Размыкающие контакты |
g | 5 | |
Класс защиты |
IP00 | ||
Защита от прикосновения при вертикальном управлении спереди (EN 50274) |
защита от прикосновения пальцами и тыльной стороной кистей рук | ||
Длина зачистки |
мм | 15 | |
Поперечные сечения соединения главного провода |
|||
тонкопроволочный с оконечной муфтой |
мм2 |
1 x (10 - 95) 2 x (10 - 70) |
|
многожильный |
мм2 |
1 x (16 - 120) 2 x (16 - 95) |
|
одно- или многожильные |
AWG | 8 - 3/0 | |
Плоский провод |
Количество сегментов x ширина x толщина | мм | 2 x (6 x 16 x 0,8) |
Соединительный винт |
M10 | ||
Начальный пусковой момент |
Нм | 14 | |
Длина зачистки |
мм | 15 | |
Поперечные сечения подсоединяемых вспомогательных проводов |
|||
одножильный |
мм2 |
1 x (0,75 - 4) 2 x (0,75 - 4) |
|
тонкопроволочный с оконечной муфтой |
мм2 |
1 x (0,75 - 2,5) 2 x (0,75 - 2,5) |
|
одно- или многожильные |
AWG | 18 - 14 | |
Длина зачистки |
мм | 10 | |
Соединительный винт |
M3,5 | ||
Начальный пусковой момент |
Нм | 1,2 | |
Инструменты |
|||
Главный провод |
|||
внутренний шестигранник |
SW | мм | 5 |
Кабели системы управления |
|||
Отвертка с профилем Pozidriv |
Размер | 2 | |
Стандартная отвёртка |
мм |
0,8 x 5,5 1 x 6 |
|
| Цепи главного тока | |||
Номинальная устойчивость к импульсу |
Uimp | В перем. тока | 8000 |
Категория перенапряжения / степень загрязнения |
III/3 | ||
Номинальные выдерживаемые напряжения изоляции |
Ui | В перем. тока | 690 |
Номинальное напряжение |
Ue | В перем. тока | 690 |
Безопасное разъединение согласно EN 61140 |
|||
между катушкой и контактами |
В перем. тока | 440 | |
между контактами |
В перем. тока | 440 | |
Включающая способность (cos ?) |
до 690 В | A |
1800 согласно IEC/EN 60947 |
Отключающая способность |
|||
220 B 230 B |
A | 1150 | |
380 B 400 B |
A | 1150 | |
500 В |
A | 1150 | |
660 B 690 B |
A | 800 | |
стойкость к коротким замыканиям |
|||
защита от короткого замыкания, макс. предохранитель |
|||
Тип координации 2 |
|||
400 В |
gG/gL 500 В | A | 250 |
690 В |
gG/gL 690 В | A | 200 |
Тип координации "1" |
|||
400 В |
gG/gL 500 В | A | 250 |
690 В |
gG/gL 690 В | A | 200 |
| Переменное напряжение | |||
AC-1 |
|||
Расчетный рабочий ток |
|||
обычный термический ток, 3-полюсный, 50 - 60 Гц |
|||
разомкнут |
|||
при 40 °C |
Ith =Ie | A | 200 |
при 50 °C |
Ith =Ie | A | 188 |
при 55 °C |
Ith =Ie | A | 180 |
при 60 °C |
Ith =Ie | A | 172 |
в капсульном корпусе |
Ith | A | 160 |
обычный термический ток, 1-полюсный |
|||
разомкнут |
Ith | A | 516 |
в капсульном корпусе |
Ith | A | 464 |
Расчетная рабочая мощность |
P | кВт | |
220/230 V |
P | kW | 72 |
240 V |
P | kW | 79 |
380/400 V |
P | kW | 125 |
415 V |
P | kW | 137 |
440 V |
P | kW | 145 |
500 V |
P | kW | 165 |
690 V |
P | kW | 217 |
AC-3 |
|||
Расчетный рабочий ток |
|||
открытый, 3-полюсный, 50 - 60 Гц |
|||
220 B 230 B |
Ie | A | 115 |
240 В |
Ie | A | 115 |
380 B 400 B |
Ie | A | 115 |
415 В |
Ie | A | 115 |
440 В |
Ie | A | 115 |
500 В |
Ie | A | 115 |
660 B 690 B |
Ie | A | 93 |
Расчетная рабочая мощность |
P | кВт | |
220 B 230 B |
P | кВт | 37 |
240 В |
P | кВт | 40 |
380 B 400 B |
P | кВт | 55 |
415 В |
P | кВт | 70 |
440 В |
P | кВт | 75 |
500 В |
P | кВт | 85 |
660 B 690 B |
P | кВт | 90 |
| постоянное напряжение | |||
Расчетный рабочий ток Ie открытый |
|||
DC-1 |
|||
60 В |
Ie | A | 200 |
110 В |
Ie | A | 200 |
220 В |
Ie | A | 200 |
| Электрические тепловые потери | |||
3-полюсный, при Ith (60°) |
W | 60 | |
Сопротивление на полюс |
мОм | 0.5 | |
| Механические приводы | |||
Безопасность по напряжению |
|||
Работа от перем. тока, 50 Гц |
втягивание | x Uc | 0.8 - 1.15 |
Работа от перем. тока, 50/60 Гц |
x Uc | 0.8 - 1.15 | |
Работа от перем. тока |
Отпускание | x Uc | 0.25 - 0.6 |
Потребляемая мощность катушки в обесточенном состоянии и 1,0 x Uc
|
|||
Работа от перем. тока, 50/60 Гц |
втягивание | VA | 180 |
Работа от перем. тока, 50/60 Гц |
втягивание | W | 150 |
Работа от перем. тока, 50/60 Гц |
Удержание | VA | 3.1 |
Работа от перем. тока, 50/60 Гц |
Удержание | W | 2.3 |
Продолжительность включения |
% продолжительность включения | 100 | |
Время переключения 100 % UC (рекомендуемые значения) |
|||
Цепи главного тока |
|||
Работа от перем. тока |
|||
Задержка замыкания |
мс | 28 - 33 | |
Время открытия |
мс | 35 - 41 | |
допустимый ток покоя пари активации A1 - A2 из электроники (при сигнале 0) |
мА |
1
|
|
| Опробованные рабочие характеристики | |||
Коммутационная способность |
|||
максимальная мощность двигателя |
|||
трехфазн. |
|||
200 В 208 В |
л.с. | 40 | |
230 В 240 В |
л.с. | 60 | |
460 В 480 В |
л.с. | 125 | |
575 В 600 В |
л.с. | 125 | |
однофазный |
|||
115 В 120 В |
л.с. | 10 | |
230 В 240 В |
л.с. | 30 | |
Общее применение |
A | 180 | |
Short Circuit Current Rating |
SCCR | ||
Основная номинальная характеристика |
|||
SCCR |
kA | 10 | |
Макс. предохранитель |
A | 600 | |
макс. CB |
A | 600 | |
480 В кор. замык. |
|||
SCCR (предохранитель) |
kA | 30/100 | |
Макс. предохранитель |
A | 300/300 Class J | |
SCCR (CB) |
kA | 65 | |
макс. CB |
A | 250 | |
600 В кор. замык. |
|||
SCCR (предохранитель) |
kA | 30/100 | |
Макс. предохранитель |
A | 300/300 Class J | |
SCCR (CB) |
kA | 30 | |
макс. CB |
A | 350 | |
Ном. характеристики специального назначения |
|||
Электроразрядные лампы (балласт) |
|||
480В 60Гц 3-фазн., 277В 60Гц 1-фазн. |
A | 160 | |
600В 60Гц 3-фазн., 347В 60Гц 1-фазн. |
A | 160 | |
Лампы накаливания (вольфрам) |
|||
480В 60Гц 3-фазн., 277В 60Гц 1-фазн. |
A | 160 | |
600В 60Гц 3-фазн., 347В 60Гц 1-фазн. |
A | 160 | |
Воздушные электронагреватели |
|||
480В 60Гц 3-фазн., 277В 60Гц 1-фазн. |
A | 160 | |
600В 60Гц 3-фазн., 347В 60Гц 1-фазн. |
A | 160 | |
Управление холодильной техникой (только CSA) |
|||
LRA 480В 60Гц 3-фазн. |
A | 540 | |
FLA 480В 60Гц 3-фазн. |
A | 90 | |
LRA 600В 60Гц 3-фазн. |
A | 540 | |
FLA 600В 60Гц 3-фазн. |
A | 90 | |
Управление лифтами |
|||
200В 60Гц 3-фазн. |
л.с. | 30 | |
200В 60Гц 3-фазн. |
A | 92 | |
240В 60Гц 3-фазн. |
л.с. | 40 | |
240В 60Гц 3-фазн. |
A | 104 | |
480В 60Гц 3-фазн. |
л.с. | 75 | |
480В 60Гц 3-фазн. |
A | 96 | |
600В 60Гц 3-фазн. |
л.с. | 100 | |
600В 60Гц 3-фазн. |
A | 99 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 200 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 19 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 57 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 2.3 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 60 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Low-voltage industrial components (EG000017) / Power contactor, AC switching (EC000066) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Contactor (LV) / Power contactor, AC switching (ecl@ss8.1-27-37-10-03 [AAB718012]) | |||
Rated control supply voltage Us at AC 50HZ |
V | 190 - 240 | |
Rated control supply voltage Us at AC 60HZ |
V | 190 - 240 | |
Rated control supply voltage Us at DC |
V | 0 - 0 | |
Voltage type for actuating |
AC | ||
Rated operation current Ie at AC-1, 400 V |
A | 200 | |
Rated operation current Ie at AC-3, 400 V |
A | 115 |
Документы
Техническая документация
445,1 кб
Дилерский сертификат
56 кб
Количество полюсов
4
Вид
Контактор
Номинальный ток АС-3, 400В; А
200
Тип управляющего напряжения
190-240V AC
Условный термический ток при открытом монтаже, А
200
Номинальный ток 50-60Гц, открытая установка AC-1, 40 градусой С
200
Номинальный ток 50-60Гц, открытая установка AC-1, 50 градусой С
188
Номинальный ток 50-60Гц, открытая установка AC-1, 60 градусой С
172
Банковский перевод: счет на оплату формируется после оформления заказа или отправки заявки в произвольной форме на электронную почту info@euro-avtomatika.ru. Специалист свяжется с вами для уточнения деталей.
Самовывоз с нашего склада:
По адресу: Московская область, Люберецкий район, п. Томилино, мкр. Птицефабрика, стр. лит. А, офис 109. Мы есть на Яндекс.Карты.
Доставка до двери
Осуществляется курьерской службой или транспортной компанией (на Ваш выбор).
Мы работаем с ведущими транспортными компаниями и доставляем заказы во все регионы России и Казахстана.
Доставка до терминала
Транспортной компании в Москва – БЕСПЛАТНО.
Отзывы
Оставить отзыв
Загрузка отзывов...
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
