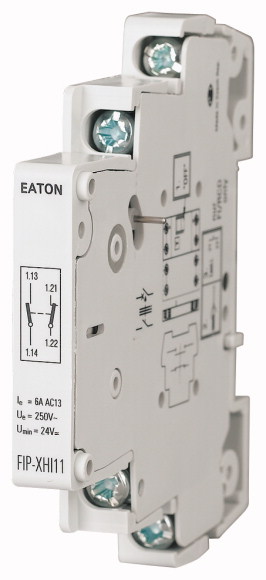

Артикул:
225121
Внутрений код:
EAT-225121
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
6 211.64 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Основная функция |
Принадлежности для устройства защиты от аварийного тока | ||
Основная функция дополнительного оснащения |
Вспомогательный контакт | ||
Ассортимент |
Принадлежности | ||
графические условные обозначения |
|
Технические характеристики
| Электрический | |||
Функция контакта |
1 замыкающий контакт + 1 размыкающий контакт | ||
мин. рабочее напряжение |
Ue | V/мА | 24/50 |
Номинальная частота |
f | Гц | 50/60 |
Расчетный рабочий ток |
|||
AC-11 |
Ie | ||
230 В |
Ie | A | 6 |
AC-13 |
|||
250 В |
Ie | A | 6 |
400 В |
Ie | A | 2 |
DC-13 |
|||
60 В |
Ie | A | 4 |
110 В |
Ie | A | 2 |
230 В |
Ie | A | 0.5 |
Номинальные выдерживаемые напряжения изоляции |
Ui | В перем. тока | 440 |
макс. допустимый входной предохранитель |
A gL | ||
макс. допустимый входной предохранитель |
A gL | 6 | |
срок службы |
Замыкающий контакт | ||
механический |
Переключения | > 6000 | |
| Механический | |||
Монтажный размер колпачков |
мм | 45 | |
Цокольный размер корпуса |
мм | 90 | |
Монтажная ширина |
мм | 8,8 (0,5 установочное место) | |
Монтаж |
DIN рейка IEC/EN 60715 | ||
Класс защиты |
|||
встроенный |
IP40 | ||
Выключатель |
IP20 | ||
Защита клемм |
Защита от прикосновения согласно BGV A2 | ||
Клеммы |
Зажимы и приподнятые зажимы | ||
Поперечные сечения соединения |
мм? | ||
одножильный |
мм2 |
2 x (0,5 - 2,5) 1 x (0,5 - 2,5) |
|
тонкопроволочный |
мм2 |
2 x (0,5 - 2,5) 1 x (0,5 - 2,5) |
|
Момент затяжки винтов клеммы |
Нм | 0,8 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Мин. рабочая температура |
°C | -5 | |
Макс. рабочая температура |
°C | 40 |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Devices for distribution board-/surface mounting (EG000062) / Auxiliary contact unit for distribution board (EC001286) | |||
| Electric engineering, automation, process control engineering / Electrical installation, device / Breaker switch component / Auxiliary contact unit for distribution board (ecl@ss8.1-27-14-35-02 [AKE327010]) | |||
Device fitting |
Universal | ||
Additional equipment |
Auxiliary switch | ||
Attached at delivery |
No | ||
Assembly width (TE) |
0.5 | ||
Number of normally open contacts |
1 | ||
Number of normally closed contacts |
1 | ||
Number of change-over contacts |
0 | ||
Number of fault-signal switches |
0 | ||
Rated switch current |
A | 3 | |
Nominal rated voltage |
V | 230 | |
Control voltage type |
AC | ||
With autotest for earth leakage function |
No | ||
Suitable for max. number of poles main contact unit (total) |
2 | ||
Suitable for max. current main contact unit |
A | 0 |
