Артикул:
173416
Внутрений код:
EAT-173416
Дилерский сертификат
56 кб
Техническая документация
228,5 кб
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
23 785.06 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Ассортимент |
Дополнительное оснащение | ||
Принадлежности |
Функция перегрузки/реле | ||
|

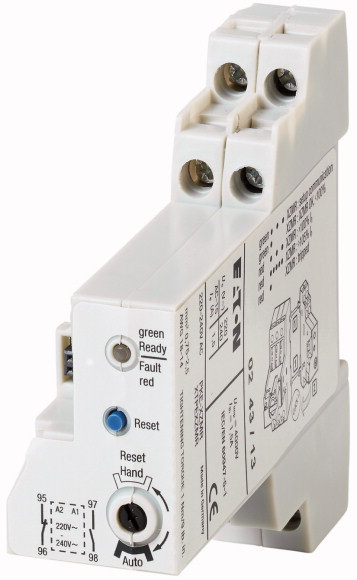

Возможность установки справа на автомат защиты двигателей PKE с расширенными расцепляющими модулями PKE-XTU…A… Функция реле перегрузки: без срабатывания автомата защиты двигателя при перегрузке. 1 замыкающий контакт: для сигнализации срабатывания 1 размыкающий контакт: для отключения силового контактора Индикация состояния со светодиодом. Ручной/автоматический сброс с возможностью регулировки. Требуется внешнее питание схемы управления. |
|||
Управляющее напряжение |
230 V 50 Hz | ||
Применяемое для |
Функция перегрузки/реле PKE | ||
Назначение контактов |
|||
Замык. = замыкающий контакт |
1 замык | ||
Разм. = размыкающий контакт |
1 разм. | ||
графические условные обозначения |
|
||
Применяемое для |
PKE12 PKE32 PKE65 с расцепляющим модулем XTUA начиная с версии 05 |
Технические характеристики
| Вспомогательный контакт | |||
Номинальная устойчивость к импульсу |
Uimp | В перем. тока | 6000 |
Категория перенапряжения / степень загрязнения |
III/3 | ||
Номинальное напряжение |
Ue | В | |
| Ue | В перем. тока | 500 | |
Безопасное разъединение согласно EN 61140 |
|||
между вспомогательными контактами и цепями главного тока |
В перем. тока | 690 | |
Расчетный рабочий ток |
Ie | A | |
AC-15 |
|||
220 - 240 В |
Ie | A | 1.5 |
срок службы |
Замыкающий контакт | ||
Механический срок службы |
Переключения | x 106 | > 5 |
Электрический срок службы |
Переключения | x 106 | > 0.2 |
Стойкость к коротким замыканиям без сваривания |
|||
Предохранитель |
A gG/gL | 6 | |
| Поперечные сечения соединения | |||
одно-/тонкопроволочный, с оконечной муфтой |
мм2 | 0,75 - 2,5 | |
одно- или многожильные |
AWG | 18 - 14 | |
| Рабочий диапазон | |||
Управляющее напряжение |
230 V 50 Hz | ||
Переменное напряжение |
x Us | 0,8 - 1,1 | |
| потребляемая мощность | |||
Перем. ток (AC) |
|||
мощность трогания |
втягивание | VA | 1.7 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 1.5 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 0.017 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 0.54 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 55 |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Low-voltage industrial components (EG000017) / Electronic overload relay (EC001080) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Overload protection device / Electronic overload relay (ecl@ss8.1-27-37-15-02 [AKF076011]) | |||
Adjustable current range |
A | 0 - 0 | |
Mounting method |
Direct attachment | ||
Type of electrical connection of main circuit |
- | ||
Number of auxiliary contacts as normally closed contact |
1 | ||
Number of auxiliary contacts as normally open contact |
1 | ||
Number of auxiliary contacts as change-over contact |
0 | ||
Rated control supply voltage Us at AC 50HZ |
V | 230 - 230 | |
Rated control supply voltage Us at AC 60HZ |
V | 0 - 0 | |
Rated control supply voltage Us at DC |
V | 0 - 0 | |
Release class |
- | ||
Voltage type for actuating |
AC |
