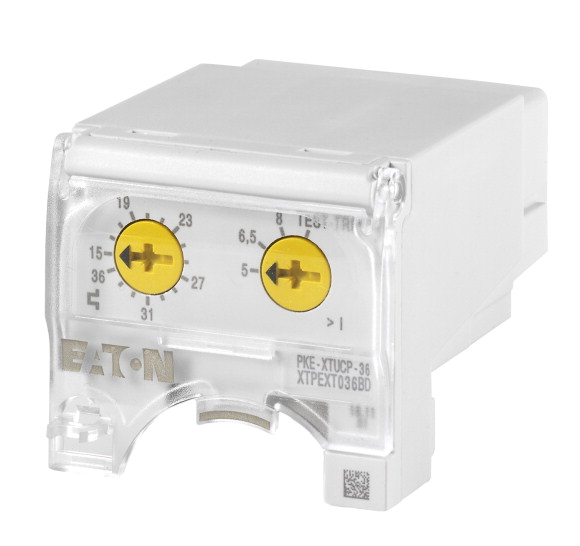

Артикул:
153164
Внутрений код:
EAT-153164
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
29 062.05 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Ассортимент |
Дополнительное оснащение | ||
Принадлежности |
Расцепляющий модули | ||
Основная функция |
Защита установок Защита кабелей и проводов |
||
диапазон установки |
|||
Расцепитель перегрузки
 |
|||
Диапазон установок расцепителей перегрузки
|
Ir | A | 15 - 36 |
Расцепители перегрузки мин. |
Ir | A | 15 |
Расцепители перегрузки макс. |
Ir | A | 36 |
Расцепители короткого замыкания
|
Irm | A | 75 - 288 |
Функция |
с расцепителем максимального тока и защитой от короткого замыкания | ||
Измеренный ток длительной нагрузки = расчетный рабочий ток |
Iu = Ie | A | 36 |
Применяемое для |
Базовое устройство PKE32 | ||
Подключение к SmartWire-DT |
нет |
Технические характеристики
| Общая информация | |||
Стандарты и положения |
IEC/EN 60947, VDE 0660 | ||
Стойкость к климатическим воздействиям |
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
||
Температура окружающей среды |
|||
Хранение |
? | °C | -40 - +80 |
разомкнут |
°C | -20 - +55 | |
в капсульном корпусе |
°C | -20 - +40 | |
Направление подвода питания |
любая | ||
Класс защиты |
|||
Устройство |
IP20 | ||
Соединительные клеммы |
IP00 | ||
Защита от прикосновения согласно EN 50274 |
защита от прикосновения пальцами и тыльной стороной кистей рук | ||
Удароустойчивость, импульс полусинуса 10 мс согласно IEC 60068-2-27 |
g | 25 | |
Высота установки |
M | макс. 2000 | |
| Цепи главного тока | |||
Номинальная устойчивость к импульсу |
Uimp | В перем. тока | 6000 |
Категория перенапряжения / степень загрязнения |
III/3 | ||
Номинальное напряжение |
Ue | В перем. тока | 690 |
Измеренный ток длительной нагрузки = расчетный рабочий ток |
Iu = Ie | A | 36 |
Номинальная частота |
f | Гц | 40 - 60 |
максимальная частота коммутаций |
S/h | ||
макс. частота коммутаций |
S/h | 60 | |
| Расцепитель | |||
Температурная компенсация |
°C |
-5 - +40 (согласно IEC/EN 60947, VDE 0660) -25 - +55 (рабочий диапазон) |
|
Остаточная ошибка температурной компенсации для T > 40 °C |
±55 (Arbeitsbereich) | ||
Диапазон установок расцепителей перегрузки |
0,42 - 1 x Iu (с PKE-XTU(A)CP-36) | ||
Расцепители короткого замыкания |
Расцепляющий модуль, регулируемый 5 - 8 x Ir с задержкой около 60 мс |
||
Допуск расцепителя короткого замыкания |
± 20% | ||
Чувствительность к выпадению фаз |
нет (с PKE-XTU(A)CP-...) |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 36 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 1.7 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 4.9 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 0 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 55 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Low-voltage industrial components (EG000017) / Tripping bloc for power circuit-breaker (EC000617) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Releasing block for circuit breakers (ecl@ss8.1-27-37-04-10 [AKF008010]) | |||
Overload release current setting |
A | 15 - 36 | |
Initial value of the undelayed short-circuit release - setting range |
A | 75 | |
End value adjustment range undelayed short-circuit release |
A | 288 | |
Rated permanent current Iu |
A | 36 | |
Number of poles |
3 | ||
Short-circuit release function |
Delayed |
