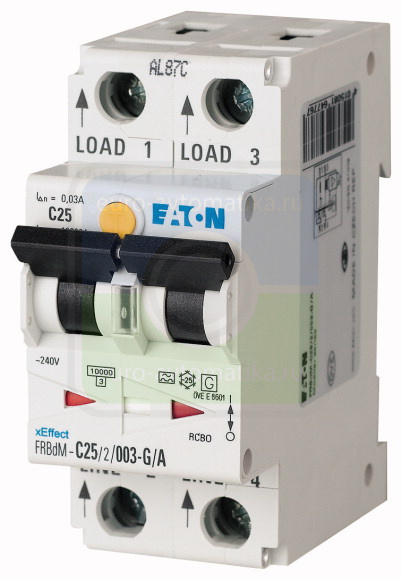

Артикул:
168226
Внутренний код:
EAT-168226
Дилерский сертификат
56 кб
Техническая документация
213,5 кб
Характеристики
Номинальный ток, А
—
20
Характеристика отключения
—
D
Количество полюсов
—
2
Вид
—
Диф.автоматы
Номинальный ток утечки, мА
—
100
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Основная функция |
Переключатели комбинированной защиты FI/LS | ||
Полюсы |
2-полюсн. | ||
Характеристика срабатывания |
D | ||
Применение |
Коммутационные устройства для промышленного оборудования и специальных зданий | ||
Расчетный рабочий ток |
In | A | 20 |
Возможность подключения для измерения в соответствии с IEC/EN 61009 |
кА | 10 | |
Расчетный ток утечки |
I?N | A | 0,1 |
Срабатывание |
A | с коротким запаздыванием | |
Ассортимент |
FRBdM | ||
Чувствительность |
чувствительный к импульсным токам | ||
Стойкость к импульсному току |
с защитой от импульсного тока 3 кА | ||
графические условные обозначения |
|
Технические характеристики
| Электрический | |||
Чувствительность |
чувствительный к импульсным токам | ||
Расчетный рабочий ток |
In | A | 20 |
Характеристика срабатывания |
D |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 20 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 5 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 0 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 40 | |
| 0 | |||
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Circuit breakers and fuses (EG000020) / Earth leakage circuit breaker (EC000905) | |||
| Electric engineering, automation, process control engineering / Electrical installation, device / Residual current protection system / MCB/RCCB combination (ecl@ss8.1-27-14-22-07 [AFZ810012]) | |||
Number of poles (total) |
2 | ||
Number of protected poles |
2 | ||
Nominal rated voltage |
V | 240 | |
Nominal rated current |
A | 20 | |
Rated fault current |
A | 0.1 | |
Leakage current type |
A | ||
Current limiting class |
3 | ||
Rated short-circuit breaking capacity EN 60898 |
kA | 10 | |
Rated short-circuit breaking capacity IEC 60947-2 |
kA | 0 | |
Frequency |
50 Hz | ||
Release characteristic |
D | ||
Concurrently switching N-neutral |
No | ||
Over voltage category |
3 | ||
Pollution degree |
2 | ||
Width in number of modular spacings |
2 | ||
Built-in depth |
mm | 70 | |
Suitable for flush-mounted installation |
No | ||
Degree of protection (IP) |
IP20 | ||
Surge current capacity |
kA | 3 | |
Voltage type |
AC | ||
Antinuisance tripping version |
Yes |
