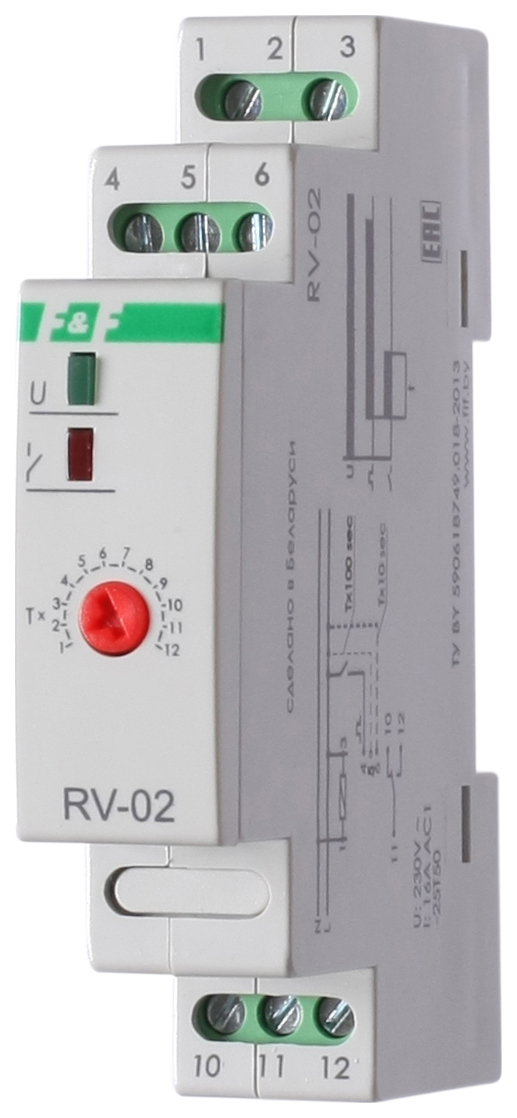

Для включения нагрузки на установленный промежуток времени.
Область примененияВ вентиляционных системах, санузлах и т.п., выключателем включаем освещение, после выключения освещения вентилятор включится на установленный отрезок времени.
Принцип работыОтсчет выдержки времени начинается с момента подачи напряжения питания или поступления на вход сигнала управления. После отсчета, установленной выдержки времени контакты реле переключаются в противоположное состояние и сохраняют свое положение до снятия питания или управляющего сигнала. Повторная подача питания или управляющего сигнала инициирует запуск отсчета времени сначала. Выбор временного диапазона осуществляется установкой перемычки(чек) на клеммной колодке.
ОсобенностиЗапуск отсчета времени по сигналу управления
| Тип реле времени | с задержкой выключения |
| Артикул | EA02.001.008 |
| Код ETIM | EC001669 |
| Напряжение питания | 230 В AC |
| Номинальный коммутируемый ток, А | |
| - АС-1 | 16 / 250VAC |
| - AC-15 | 3 / 250VAC |
| Наличие входа управления | + |
| Напряжение входа управления | 230 В AC |
| Контакт | 1NO/NC |
| Задержка времени, с: | |
| - 1-ый диапазон | 1 |
| - 2-ый диапазон | 10 |
| - 3-ый диапазон | 100 |
| Дискретность установки времени, с: | |
| Потребляемая мощность | 1,2 Вт |
| Ток управления, не более | 1 мА |
| Диапазон рабочих температур | от -25°С до +50°С |
| Коммутационная износостойкость | 100000 циклов |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Габариты (ШхВхГ) | 18х90х65 мм |
| Тип корпуса | 1S |
| Степень защиты | IP20 |
| Подключение | винтовые зажимы 2,5 мм² |
| Монтаж | DIN-рейка 35 мм |
