Для включения/ выключения потребителей в системах автоматики на заданный отрезок времени.
Область примененияВ вентиляционных, отопительных, осветительных, сигнализационных и т.п. системах, где необходимо включение нагрузки на установленный отрезок времени.
Принцип работыВключение нагрузки на время t (A): после подачи напряжения питания контакты переключаются в положения 8-9, 11-12, по истечении установленного времени t контакты возвращаются в положения 7-8, 10-11.Задержка включения(В): после подачи напряжения питания контакты исполнительного реле остаются в положениях 7-8 и 10-11 и начинается отсчет времени работы t, по истечении которого переключаются в положения 8-9 и 11-12 и в таком положении остаются до отключения питания.Циклическая работа с задержкой выключения (С): после подачи напряжения питания контакты переключаются в положения 8-9, 11-12, по истечении установленного времени t контакты возвращаются в положения 7-8, 10-11 на время t, после чего циклы повторяются до отключения питания.

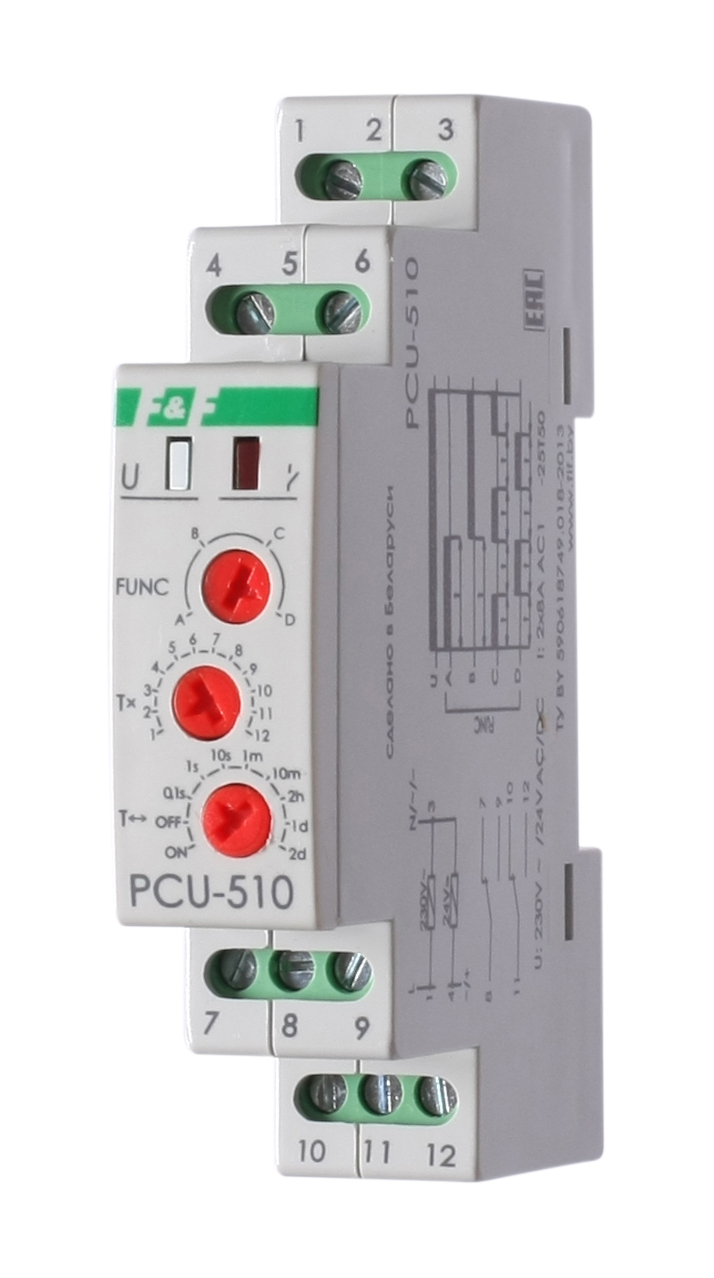

| Тип реле времени | многофункциональное |
| Артикул | EA02.001.009 |
| Код ETIM | EC001669 |
| Напряжение питания, В / Гц | |
| -зажимы 1-3 | 230 AC / 50 |
| -зажимы 3-4 | 24 AC/DC |
| Максимальный коммутируемый ток, А | 2x8 AС-1 |
| Максимальная мощность нагрузки | см. табл. 1 РЭ |
| Контакт | 2NO/NC (2 переключающих) |
| Диапазон выдержки времени, с-суток | 0,1...24 |
| Задержка включения, мс не более | 50 |
| Индикация | 2 светодиода |
| Потребляемая мощность, Вт | 1,5 |
| Диапазон рабочих температур,°С | -25...+50 |
| Степень защиты | IР20 |
| Коммутационная износостойкость, циклов | >100000 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Габариты (ШхВхГ), мм | 18х90х65 |
| Подключение (винтовые зажимы) | 2,5 мм² |
| Тип корпуса | 1S |
| Масса, г | 57 |
| Монтаж | на DIN-рейку 35 мм |
| Момент затяжки винтового соединения, Нм | 0,4 |
