Для автоматического повторного включения в работу пускателей и контакторов при отключении из работы после кратковременного (на время работы АВР или АПВ) исчезновения или просадки напряжения питания 0,4 кВ.
Область примененияОбласть применения охватывает все производственные циклы в промышленности и быту, где требуется автоматизировать процессы управления оборудованием, связанным с временными задержками.

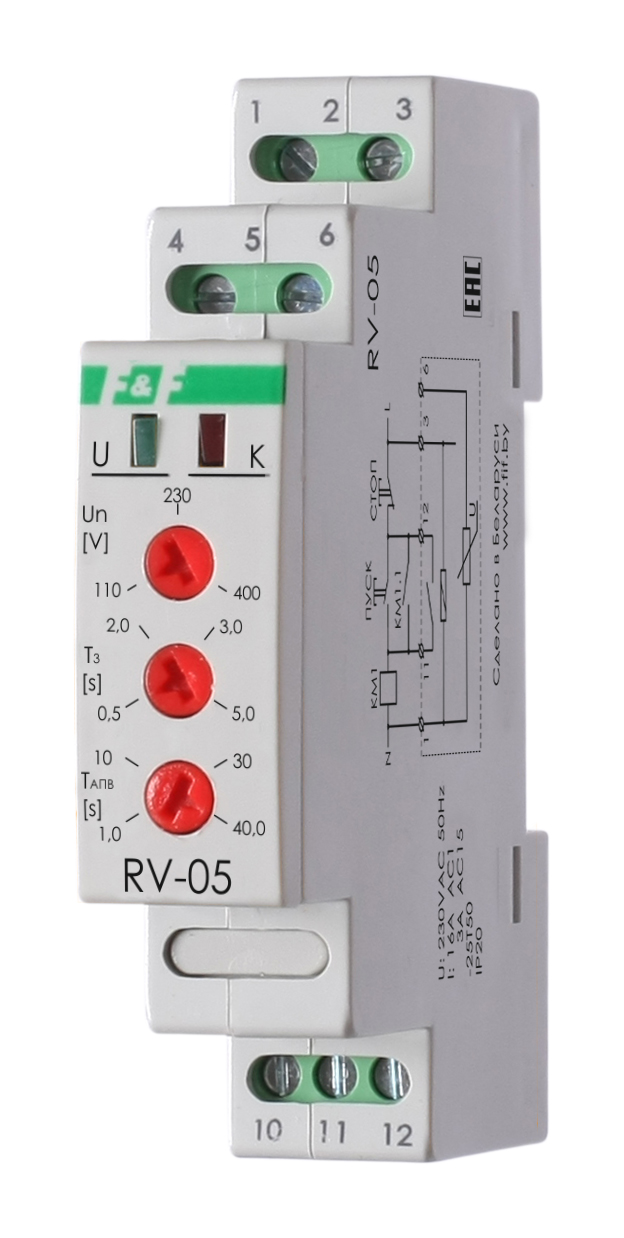

Принцип работыПри восстановлении питания за промежуток времени меньше заданного («Т3»), если на момент отключения пускатель был включен (на контрольном контакте 6 присутствовало напряжение питания), устройство ожидает появления напряжения на контакте 4 затем начинается отсчет времени восстановления питания («ТАПВ»), по истечении которого производится повторное включение пускателя (кратковременно замыкаются контакты 11–12 на 0,5с). Контакт 4 предназначен для последовательного подключения устройств (каскадного включения нагрузок). Отсчет времени повторного включения осуществляется после подачи напряжения на данный контакт. Если во время отсчета времени АПВ («ТАПВ») сигнал на зажиме исчезнет - повторное включение будет отменено. Повторный пуск не производится если: - перед отключением напряжения питания пускатель был отключен вручную или устройствами защиты; - напряжение питания ниже 0,8Uн; - отключение напряжения питания не привело к отключению пускателя; - отсутствует напряжение на контакте 4. При отключении пускателя кнопкой «СТОП» реле формирует контрольный импульс защиты от дребезга контактов (контакты 11–12 замыкаются на 0,2с).
ОсобенностиТри номинальных напряжения питания.
| Тип реле времени | реле повторного запуска |
| Артикул | EA02.001.033 |
| Код ETIM | EC001669 |
| Номинальное напряжение питания | 110, 230, 400 В AC |
| Диапазон питающих напряжений | 80-420 В АС |
| Номинальный коммутируемый ток: | |
| - АС-1 | 16 А |
| - AC-15 | 3 А |
| Диапазон времени контроля провала напряжения | 0,5-5 с |
| Диапазон времени повторного включения | 1-40 с |
| Длительность импульса включения | 0,5 с |
| Длительность контрольного импульса | 0,2 с |
| Время выхода на рабочий режим (после отключения устройства на время >T3), не более | 3 с |
| Индикация | 2 светодиода |
| Потребляемая мощность, не более | 1,5 Вт |
| Диапазон рабочих температур | от -25°С до +50°С |
| Коммутационная износостойкость | 100000 циклов |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Габариты (ШхВхГ) | 18х90х65 мм |
| Подключение | винтовые зажимы 2,5 мм² |
| Тип корпуса | 1S |
| Степень защиты | IP20 |
| Монтаж | на DIN-рейке 35 мм |
