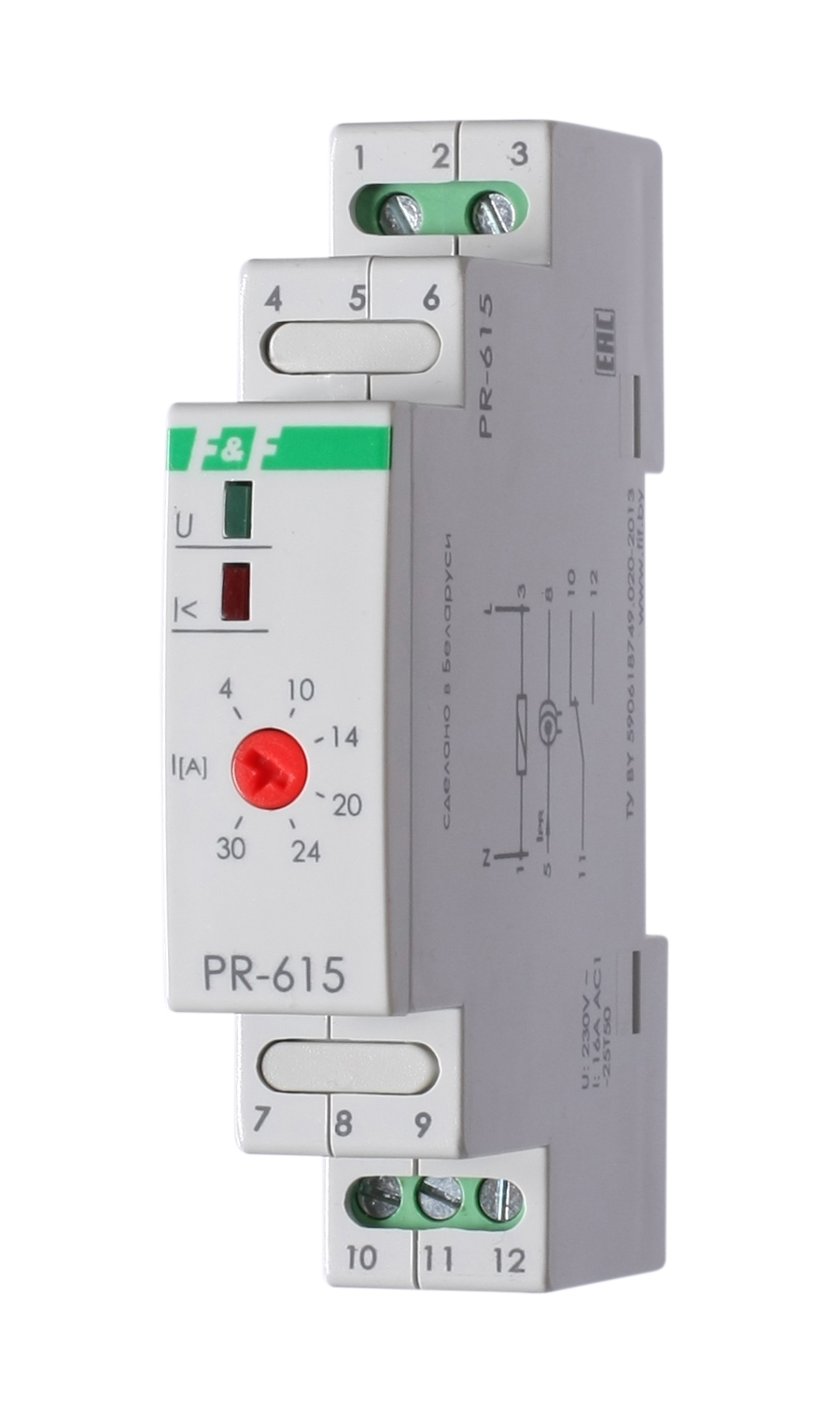

Предназначено для отключения неприоритетной нагрузки при превышении установленного значения потребляемого тока, а потребители приоритетной цепи остаются подключенными к питающей сети. Возможно использование реле в схемах защиты потоку и от короткого замыкания в нагрузке.
Особенности- напряжение питания 230 В;
Область примененияПрименяется в случаях, когда одновременная работа всех потребителей приводит к перегрузке питающей сети (ввод электропитания рассчитан на меньшую мощность, чем мощность потребителей, лимит потребления электроэнергии и пр.).
Принцип работыПри превышении установленной величины тока отключается неприоритетная нагрузка. Если значение тока в приоритетной цепи не превышает установленное значение, контакты реле 11-12 замкнуты и неприоритетная нагрузка подключена к сети питания. Если измеренное значение тока превысит установленное пороговое значение, контакты 11-12 размыкаются, и неприоритетная нагрузка отключается. При снижении величины потребляемого тока в приоритетной цепи реле автоматически подключает неприоритетную цепь (нагрузку) к сети питания.
| Артикул | EA03.003.006 |
| Код ETIM | EC001440 |
| Напряжение питания, В | 230 AC |
| Максимальная мощность нагрузки | см. табл. 1 Руководства |
| Контакт неприоритетной нагрузки | 1NO/NC |
| Максимальный ток катушки контактора, А | 3 AC-15 |
| Максимальный коммутируемый ток неприоритетной цепи, А | 16 AC-1 |
| Диапазон регулировки тока приоритетной цепи, А | 4…30 |
| Гистерезис, % | 3 |
| Задержка выключения неприоритетной цепи, с | 0,1 |
| Задержка включения неприоритетной цепи, с | 0,2 |
| Индикация | 2 светодиода |
| Диапазон рабочих температур, °С | -25…+50 |
| Степень защиты | IP20 |
| Коммутационная износостойкость, циклов | >100000 |
| Потребляемая мощность, Вт | 1 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Диаметр сквозного отверстия, мм | 4 |
| Габариты (ШхВхГ), мм | 18х90х65 |
| Подключение | винтовые зажимы 2,5 мм2 |
| Момент затяжки винтового соединения, Нм | 0,4 |
| Тип корпуса | 1S |
| Масса, кг | 0,062 |
| Монтаж | на DIN- рейке 35 мм |
