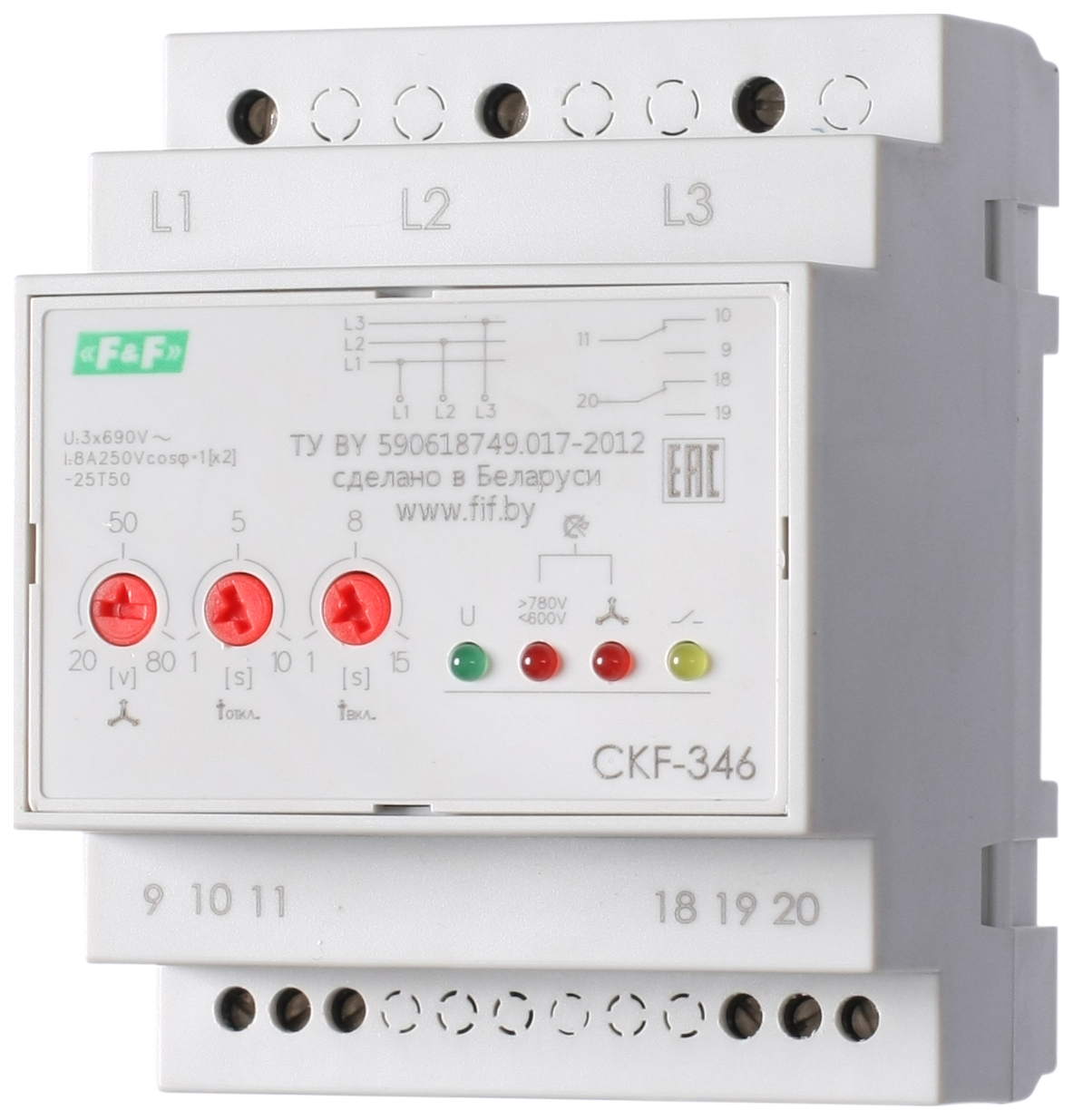

Автомат защиты электродвигателей CKF-346 предназначен для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, падения/повышения напряжения, асимметрии напряжения, нарушении чередования фаз.
Принцип работыЕсли напряжение в пределах нормы, контакты исполнительного реле 9,11 и 19,20 замкнуты и на контактор управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Выключение в случае асимметрии происходит с регулируемой задержкой 1-10 секунд во избежание случайного отключения двигателя при кратковременных падениях напряжения. Включение происходит автоматически после восстановления сетевого напряжения питания. CKF-346 защищает также от симметричного падения и повышения напряжения в фазах, работает без нулевого провода.
| Артикул | EA04.004.002 |
| Код ETIM | EC001441 |
| Напряжение питания | 3x690 В, 50 Гц |
| Максимальный ток катушки контактора | 2 А |
| Контакт | 2NO/NC |
| Сигнализация питания | зеленый светодиод |
| Сигнализация аварии | красный светодиод |
| Сигнализация включения нагрузки | желтый светодиод |
| Напряжение отключения при падении напряжения в фазах | 600 В |
| Напряжение отключения при повышении напряжения в фазах | 780 В |
| Асимметрия напряжения | 20-80 В |
| Гистерезис | 5 В |
| Задержка отключения | |
| - при асимметрии (регулируемая) | 1-10 с |
| - при падении напряжения в фазах | 5 с |
| - при повышении напряжения в фазах | 0,5 с |
| Задержка включения (регулируемая) | 1-15 с |
| Диапазон рабочих температур | от -25 до +50 °С |
| Потребляемая мощность | 1,6 Вт |
| Степень защиты | IP20 |
| Габариты (ШхВхГ) | 70х90х65 мм |
| Тип корпуса (см. Приложение 1) | 4S |
