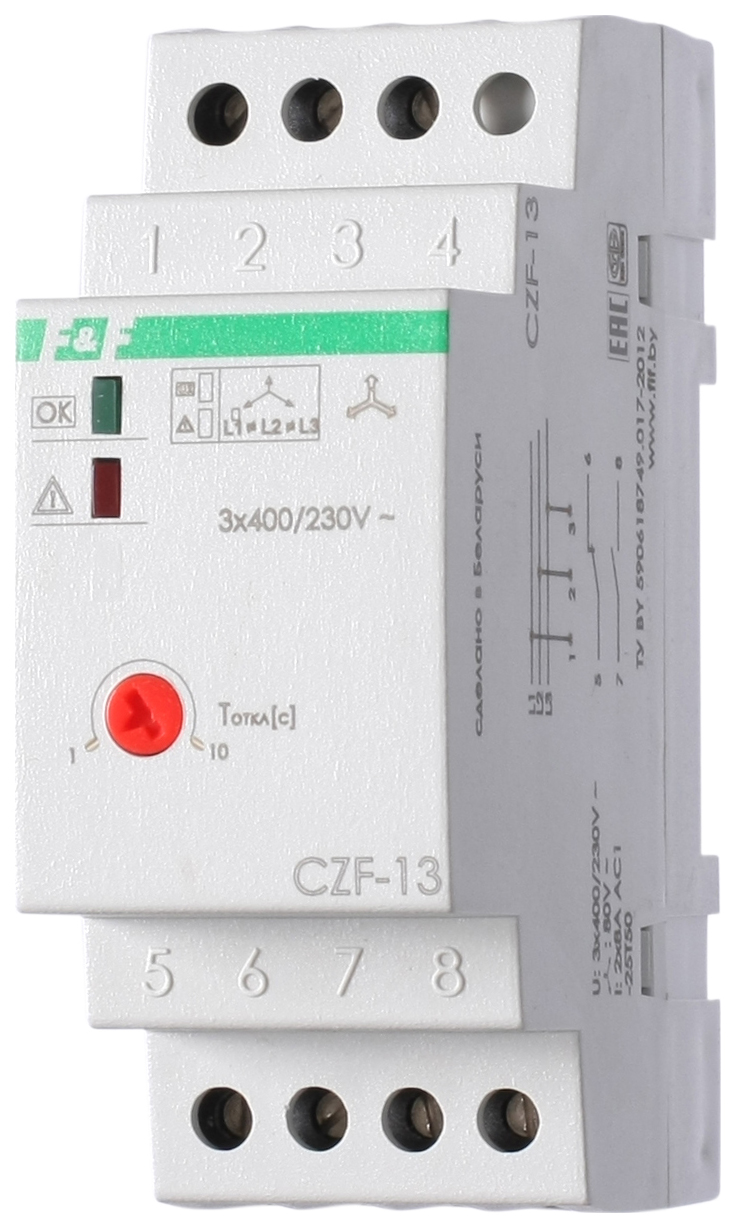

Автомат защиты электродвигателей CZF-13 предназначен для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз; асимметрии напряжения; контроль верхнего значения напряжения; контроль нижнего значения напряжения.
Принцип работыЕсли напряжение в пределах нормы, контакты исполнительного реле замкнуты и на контактор управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Выключение в случае асимметрии напряжения происходит с задержкой 1-10 с. В случае отсутствия хотя бы одной из фаз изделие выключается с задержкой 0,1 с, а в случаях превышения верхнего значения напряжения - 0,5 с, снижения напряжения - 5 с. Включение происходит автоматически после восстановления сетевого напряжения питания. CZF-13 защищает также от симметричного падения напряжения в фазах. Изделие работает без нулевого провода.
| Артикул | EA04.004.004 |
| Код ETIM | EC001441 |
| Напряжение питания | 3x400 В 50 Гц |
| Максимальный ток катушки контактора | 2 А |
| Контакт | 1NO, 1NC |
| Сигнализация аварии | красный светодиод |
| Сигнализация включения нагрузки | зеленый светодиод |
| Напряжение отключения при падении напряжения в фазах | 320 В |
| Напряжение отключения при повышении напряжения в фазах | 480 В |
| Асимметрия напряжения | 80 В |
| Гистерезис | 5 В |
| Задержка отключения: | |
| - при асимметрии (регулируемая) | 1-10 с |
| - при падении напряжения в фазах | 5 с |
| - при повышении напряжения в фазах | 0,5 с |
| Задержка включения | 2 с |
| Диапазон рабочих температур | от -25 до +50°С |
| Потребляемая мощность | 1,6 Вт |
| Степень защиты | IP20 |
| Габариты (ШхВхГ) | 35х90х65 мм |
| Тип корпуса (см. Приложение 1) | 2S |
