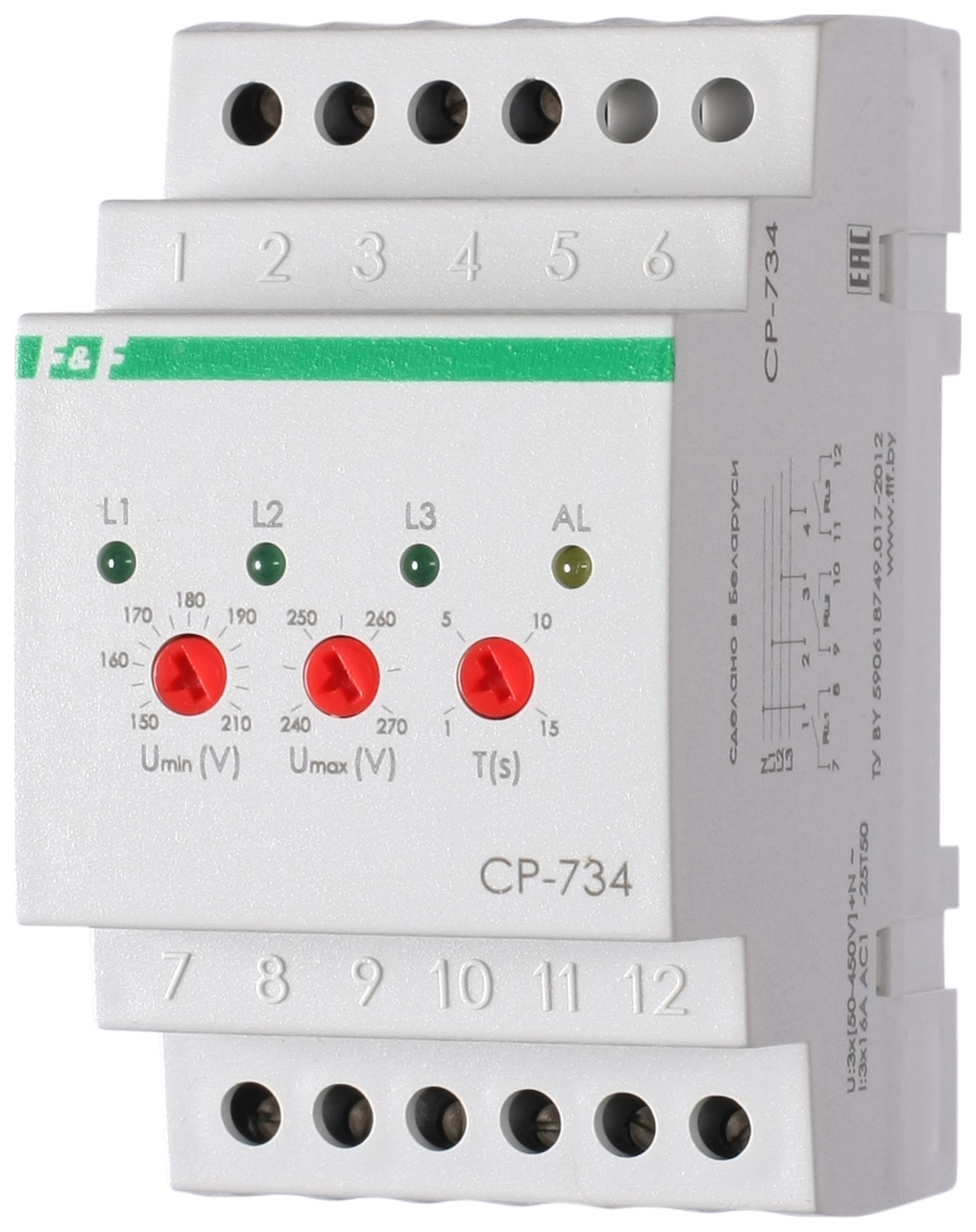

Для непрерывного контроля величины напряжения и защиты электро-оборудования или выдачи сигнала управления в схему сигнализации при выходе значения напряжения за установленные пределы.
Принцип работыПри установке потенциометра в положение «OFF» отключение реле по соответствующему порогу производится не будет. Реле имеет 3 независимых выхода для каждой фазы.
Область примененияПрименяется в схемах автоматизации, управления, сигнализации в вводных и распределительных щитах. Использование в сферах, где необходима защита однофазных и/или трехфазных нагрузок от повышенного/пониженного напряжения питания.
| Артикул | EA04.009.007 |
| Код ETIM | EC001438 |
| Напряжение питания, В | 3х(50…450)+N |
| Максимальный коммутируемый ток, А | 3х16 АС-1/250 В АС |
| Максимальная мощность нагрузки | cм. табл.1 в РЭ |
| Контакт | 3NO |
| Индикация | 4 светодиода |
| Диапазон уставок напряжений, В: | |
| -нижний порог | 1…15 |
| -верхний порог | 0,3 |
| Задержка отключения, с:* | |
| * В случаях понижения напряжения ниже 100 В реле отключается за время 0,3 с, при превышении напряжения свыше 300 В реле отключается за время 0,1 с. | |
| Время повторного включения, с | 1,5 |
| Гистерезис, В | 5 |
| Потребляемая мощность, Вт | 1,5 |
| Диапазон рабочих температур, °С | -25…+50 |
| Степень защиты | IP20 |
| Коммутационная износостойкость, циклов | >105 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Габариты (ШхВхГ), мм | 52х90х65 |
| Подключение винтовые зажимы | 2,5 мм2 |
| Момент затяжки винтового соединения, Нм | 0,5 |
| Тип корпуса | 3S |
| Монтаж | DIN-рейка 35 мм |
