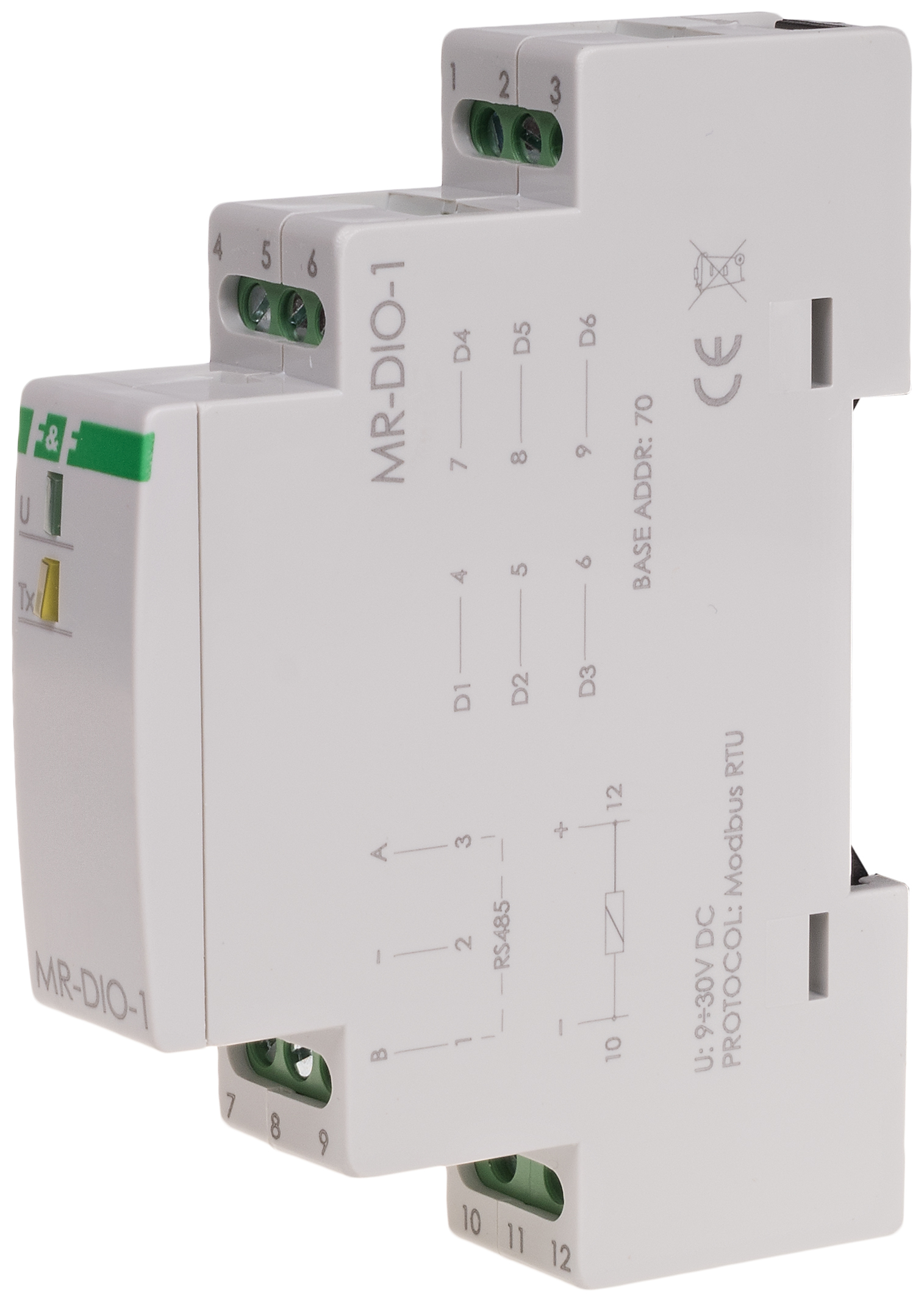

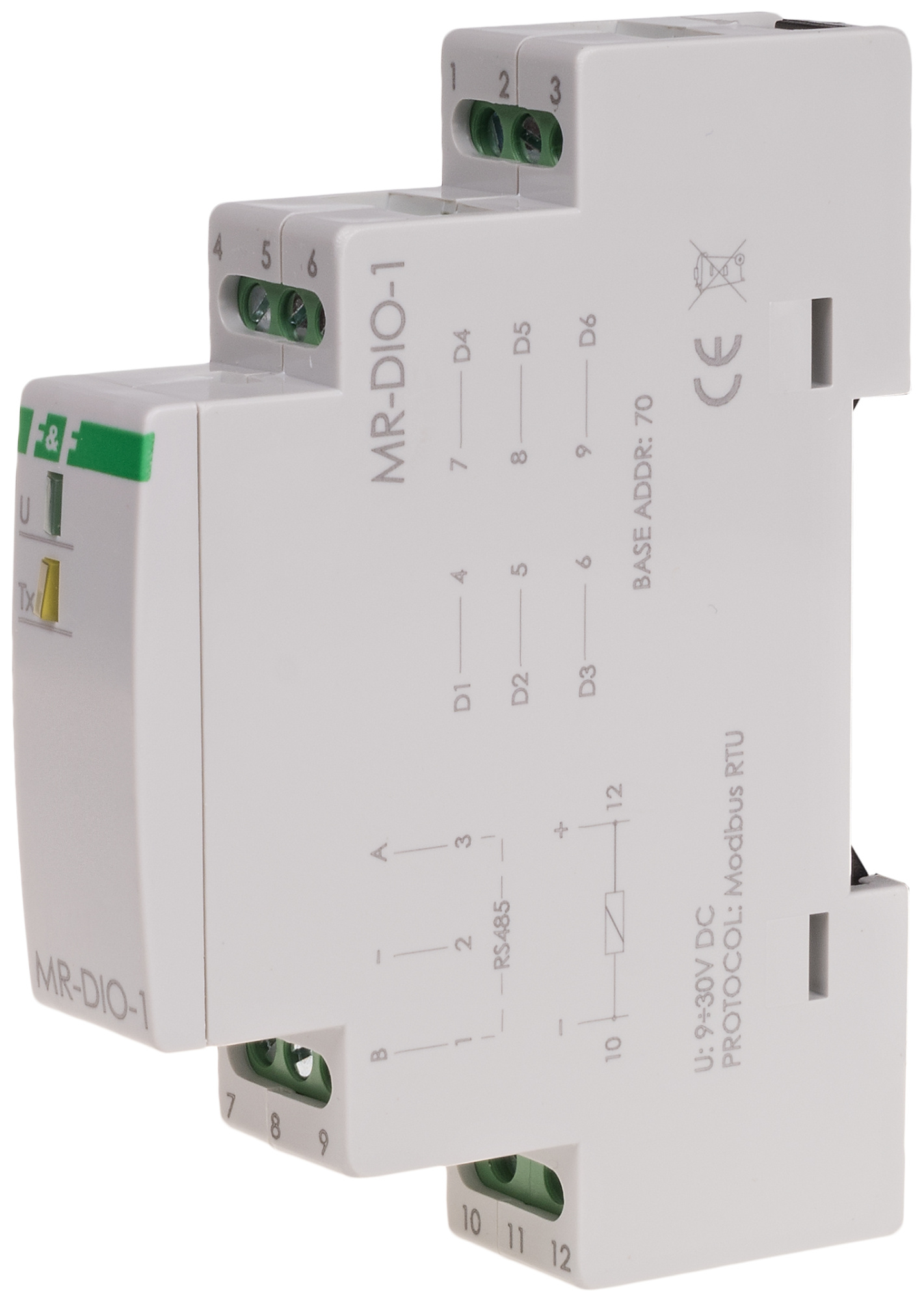

Модуль расширения входов/выходов MR-DIO-1 предназначен для расширения количества цифровых входов и выходов программируемых логических контроллеров. Информационный обмен с устройством осуществляется по последовательному интерфейсу RS-485 согласно протокола MODBUS RTU.
Область примененияПрименяется в том случае, если не достаточно встроенных в ПЛК цифровых входов/выходов для снятия/подачи управляющих сигналов и показаний и передачи на пульт диспетчера или в систему автоматического управления.
ОсобенностиПринцип работыМодуль расширения входов/выходов MR-DIO-1 оборудован шестью универсальными контактами. Каждый контакт, в зависимости от потребностей, может работать, как вход для сигналов типа «сухой контакт» относительно минуса напряжения питания, или как выход типа «открытый коллектор», который коммутирует минус напряжения питания. В MR-DIO-1 реализована технология локальной памяти, которая заключается в том, что произвольный выход можно запрограммировать в произвольное состояние, которое будет автоматически активировано при подаче питания на модуль даже при отсутствии информационного обмена по последовательному интерфейсу. Это состояние называется локальным состоянием контакта, в отличие от текущего состояния, которое может изменяться динамически в процессе информационного обмена с контроллером. Новые локальные и текущие значения выходов, а также состояние входов и выходов можно установить или прочитать по последовательному интерфейсу RS-485 с помощью протокола MODBUS RTU
| Артикул | EA12.003.009 |
| Код ETIM | EC001419 |
| Тип | Модуль расширения |
| Напряжение питания | 9-30 В DC |
| Максимальный потребляемый ток | 25 мА |
| Количество цифровых входов/выходов | 6 |
| Максимально допустимое напряжение | |
| на выходе, В | 50 |
| Максимальный рабочий ток выхода, мА: | |
| - постоянный | 100 |
| - импульсный | 200 |
| Последовательный интерфейс | RS-485 |
| Протокол | MODBUS RTU |
| Диапазон рабочих температур | от -20 до +70 °С |
| Степень защиты | IР20 |
| Коммутационная износостойкость | 100000 циклов |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Габариты (ШхВхГ) | 18х90х65 мм |
| Подключение | винтовые зажимы 2,5 мм² |
| Тип корпуса | 1S |
| Монтаж | DIN-рейка 35 мм |
