Артикул:
216744
Внутрений код:
EAT-216744
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
2 162.42 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Ассортимент |
RMQ-Titan | ||

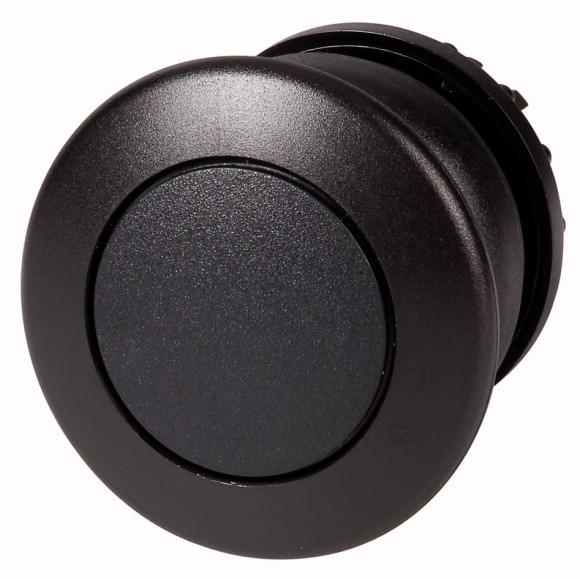

Основная функция |
Грибовидные кнопки | ||
Отдельное устройство/законченное устройство |
Отдельное устройство | ||
конструктивное исполнение |
Гриб | ||
| с фиксацией | |||
Цвет |
|||
Гриб |
черный | ||
Цвет грибовидной кнопки |
|
||
Кнопочная панель |
|||
Кнопочная панель |
черный | ||
Кнопочная панель |
|
||
| без маркировки | |||
Класс защиты |
IP66, IP67, IP69 | ||
рамка |
Рамка черная | ||
Подключение к SmartWire-DT |
да, с модулями подключения SWD-RMQ | ||
Ход органа управления и приводное усилие согл. DIN EN 60947-5-1, гл. 5.4.1 |
|||
Минимальное усилие для принудительного размыкания |
N | 0 | |
размеры передней панели |
22 x 22 | ||
Функция |
с фиксацией | ||
указания |
Возможность изменения с фиксацией/без фиксации на устройстве |
Технические характеристики
| Общая информация | |||
Стандарты и предписания |
IEC/EN 60947 VDE 0660 |
||
Механический срок службы |
Переключения | x 106 | > 1 |
частота приведения в действие |
Переключения/ч |
1800
|
|
Сила нажатия |
N |
5
|
|
Стойкость к климатическим воздействиям |
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
||
Класс защиты |
IP66, IP67, IP69 | ||
Температура окружающей среды |
|||
разомкнут |
°C | -25 - +70 | |
Хранение |
°C | - 40 - + 80 | |
установочное положение |
любая | ||
Удароустойчивость |
g |
30 Длительность ударного воздействия 11 мс Полусинус согл. IEC 60068-2-27 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 0 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 0 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 70 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
По запросу | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Неприемлемо. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Low-voltage industrial components (EG000017) / Front element for mushroom push-button (EC001038) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Command and alarm device / Front element for mushroom push-button actuators (ecl@ss8.1-27-37-12-12 [AKF030011]) | |||
Colour button |
Black | ||
Construction type lens |
Round | ||
Diameter cap |
mm | 36.5 | |
Hole diameter |
mm | 22 | |
Width opening |
mm | 0 | |
Height meter opening |
mm | 0 | |
Degree of protection (IP) |
IP67 | ||
Type of button |
Flat | ||
Suitable for illumination |
No | ||
Switching function latching |
Yes | ||
Spring-return |
Yes | ||
With front ring |
Yes | ||
Material front ring |
Plastic | ||
Colour front ring |
Black | ||
Suitable for emergency stop |
No | ||
Unlocking method |
- |
