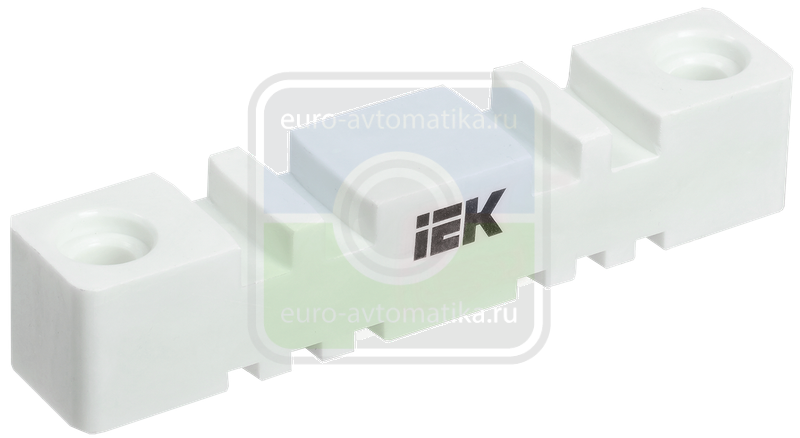

Предназначены для крепления и изоляции силовых токоведущих шин в электрических распределительных шкафах и щитах с номинальным током от 250 до 4000 A.
Используются для организации шинных сборок и установки различных ответвлений от центральных шин при сборке щитов НКУ различного назначения.
Изолятор имеет 2-х или 3-х фазное исполнение и обеспечивают крепление шин толщиной 5 и 10 мм.
Выполнены из SMC материала.
- Удобный и быстрый монтаж кабельных трасс.
- Высокая прочность SMC материала изолятора гарантирует устойчивость к динамическим нагрузкам при возникновении токов короткого замыкания.
- Универсальный изолятор обеспечивает возможность применения от 1 до 3 медных или алюминиевых шин толщиной от 5 до 10 мм на токи от 250 до 4000 А.
- Широкий ассортиментный ряд изоляторов соединительных шпилек позволяет использовать шины толщиной до 120 мм.
| Количество полюсов | 2 |
| Тип конструкции | Изолятор ступенчатый |
| Макс. номин. ток, А | 2750 |
| Пакет шин 5(3), 10(2) | Да |
| Ударная вязкость, кДж на м2 | ≥ 25 |
| Глубина, мм | 35.0 |
| Предел прочности на изгиб, Мпа | 123 |
| Категория горючести по ГОСТ 28157 | ПВ-0 |
| Толщина шин, мм | 5 и 10 |
| Температура эксплуатации, °C | -40...60 |
| Номин раб напряжение, В | 400 |
| Диам отв под крепежные болты в шинах, мм | 12.0 |
| Высота, мм | 35.0 |
| Цвет | Белый |
| Кратковрем выдерж напряж промышл частоты, кВ | 8.0 |
| Расстояние между шинами, мм | 72 |
| Материал | Полиэстер SMC |
