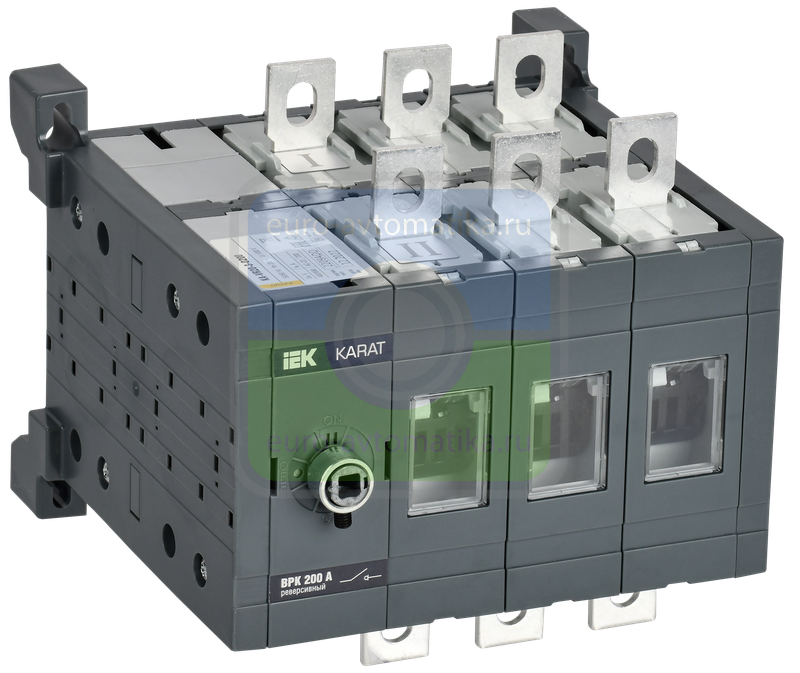

Выключатели-разъединители KARAT IEK с номинальным током до 1600А (прямое исполнение) и до 800А (реверсивное исполнение) применяются в промышленности и нефтегазовой отрасли, энергетике, коммерческой недвижимости, инфраструктуре и сельском хозяйстве.
Используются для оперативных включений и отключений участков электрических цепей.
Базовые модели поставляются с 3 силовыми полюсами.
- Быстрый монтаж за счет настраиваемых креплений.
- Количество силовых полюсов увеличивается до 8 полюсов.
- Дугогасительные камеры в каждом силовом полюсе.
- Двойной разрыв электрической цепи.
- Самоочищающиеся контакты.
| Количество полюсов | 3 |
| Номин раб напряжение, В | 690/400 |
| Макс допустимое раб напряжение Ue AC, В | 690 |
| Номин напряжение постоян тока - DC, В | 440/220 |
| Номин продолжительный ток Iu, А | 200 |
| Напряжение дополнит расцепителя | Нет |
| Подходит для аварийной остановки | Да |
| Подходит для промежуточного монтажа | Нет |
| Запираемый - -ая | Да |
| Номин мощность в раб режиме при AC-23 400 В, кВт | 0 |
| Модель или исполнение | С крышкой |
| Возможно расширение | Нет |
| С защитой от прикосновения | Нет |
| Моторный привод встроенный | Нет |
| Пригоден в качестве сервисного выкл-ля | Да |
| Расстояние между центрами зажимов 50 мм | Нет |
| Ремонтопригодность | Нет |
| Кол-во вспомогат норм замкнутых-НЗ конт | 0 |
| Климатическое исполнение | УХЛ3 |
| Наличие защиты от сверхтоков | Нет |
| Материал | Пластик |
| Глубина, мм | 172 |
| Реверсивный переключатель | Да |
| Подходит для установки в распредел платы | Нет |
| Условный номин ток короткого замыкания Iq, кА | 80 |
| Подходит для выключателя-разъединителя | Да |
| Максимальная частота коммутаций, циклов в час | 3 |
| Вид рукоятки ручного привода | Передняя поворотная |
| Моторный привод - дополнительно | Нет |
| Номин кратковрем выдерж в течении 1 с ток Icw, А | 8000 |
| Макс сечение входящего кабеля, мм² | 95 |
| Момент затяжки винтов контактных зажимов, нм | 22 |
| Номин раб напряжение Ue, В | 690/400 |
| Степень защиты - IP | IP00 |
| Тип элемента управления | Поворотная позиционная ручка (с фиксацией) |
| Ширина корпуса, мм | 170 |
| Высота корпуса, мм | 100 |
| Мех износостойкость, циклов | 8000 |
| Компактная версия выкл-разъединителя | Нет |
| Частота | 50 Гц |
| Конструкция прибора | Распределитель на монтажной плате |
| Глубина корпуса, мм | 172 |
| Подходит для фронтального монтажа | Да |
| Пригоден в качестве главного выключателя | Да |
| Ширина, мм | 170 |
| Электр износостойкость, циклов | 1500 |
| Режим работы | Продолжительный |
| Подходит для количества полюсов | 3 |
| Тип подключения силовой электрич цепи | Болтовое соединение |
| Температура эксплуатации, °C | -40...50 |
| Тип монтажа | На монтажную панель |
| Номин напряжение изоляции Ui, В | 1000 |
| Номинальный ток, А | 200 |
| Номин импульсное выдерживаемое напряжение, кВ | 12 |
| Кол-во вспомогат переключающих контактов | 0 |
| Номин кратковременно выдерживаемый ток Icw, кА | 8 |
| Подходит для фронт монтажа в центре | Да |
| Общ количество соединений | 6 |
| Количество соединений бол 25 мм² | 6 |
| Количество первичных входов | 3 |
| Пригоден в кач предохранительного выкл | Нет |
| Степень защиты - IP передняя сторона | IP00 |
| Относительная влажность воздуха | 90 % |
| Высота, мм | 150 |
| Подходит для напольного монтажа | Нет |
| Пригоден в кач устр аварийной остановки | Да |
| Кол-во вспомогат норм разомкнутых-НО конт | 0 |
| С защитой от ошибочных действий | Нет |
