Артикул:
107903
Внутрений код:
KEAZ-107903
Инструкция
311,6 кб
Характеристики
Номинальный ток, А
—
20
Количество полюсов
—
3
Максимальная отключающая способность, кА
—
12
Вес, шт
—
1,746
Высота
—
125
Ширина
—
145
Все характеристики
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
25 185.89 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

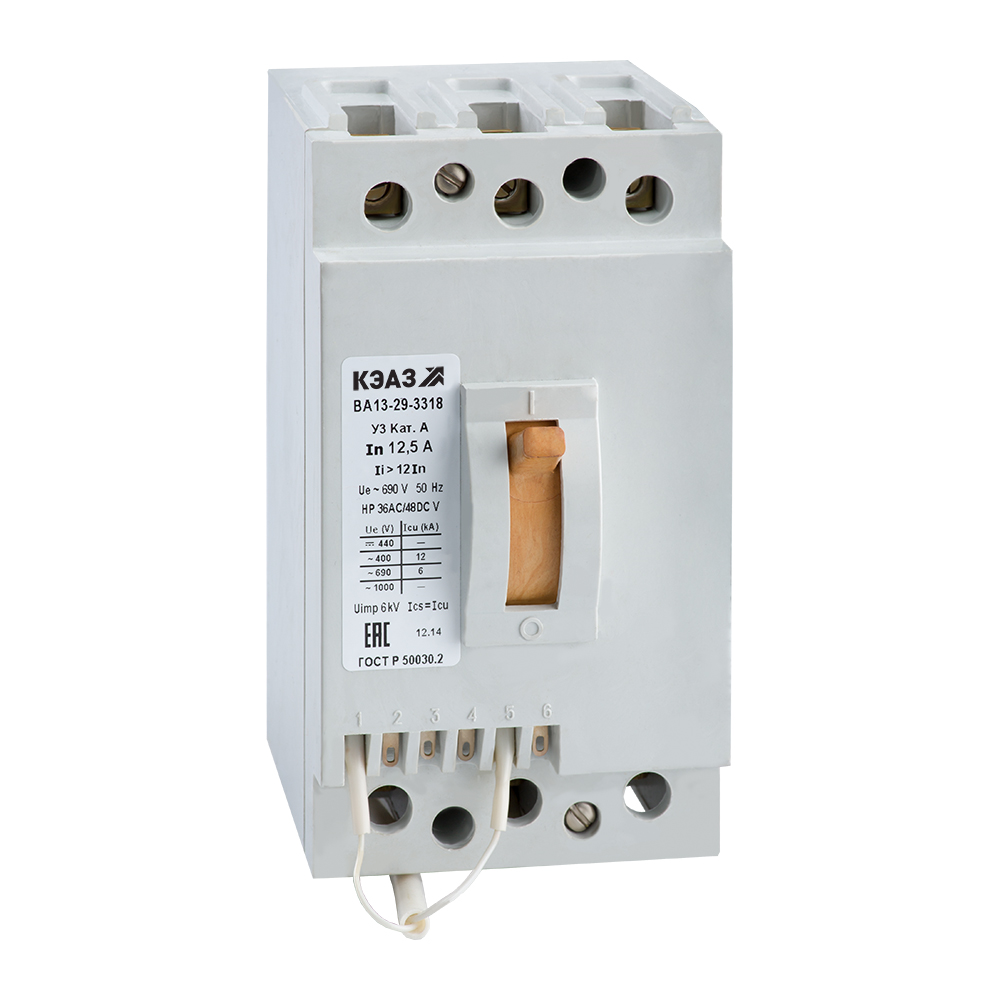

Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 20 А.
Характеристики:
Характеристики:
| Способ задания уставки мгновенного расцепителя | По току (Ii) |
| Нормативный документ | ГОСТ Р 50030.2, ТУ16-88-ИКЖШ.641152.021ТУ |
| Время срабатывания в зоне перегрузки tr, c | 12 |
| Серия | ВА13 |
| Активное сопротивление полюса R, мОм | 0 |
| Климатическое исполнение | У3 |
| Реактивное сопротивление полюса X, мОм | 0 |
| Номин. продолжительный ток Iu | 20 |
| Количество полюсов | 3 |
| Тип элемента управления | Рычажковый (перекидной рычаг) |
| Степень защиты (IP) | IP20 |
| Тип подключения силовой электрич. цепи | Винтовое соединение |
| Количество вспомогат. нормально замкнутых (НЗ) контактов | 1 |
| Количество вспомогат. нормально разомкнутых (НО) контактов | 1 |
| Тип изделия/компонента | Выключатель автоматический в литом корпусе |
| Конструкция прибора | Встраив. устройство фиксированной установки (стационарный) |
| Диапазон регулировки теплового расцепителя | 20...20 |
| Страна производитель | Россия |
| ТНВЭД код | 8536201007 |
| Коэффициент гарантированного несрабатывания, о.е. | 1 |
| Номин. напряжение | 690 - 690 |
| С расцепителем минимального напряжения | false |
| Моторный привод опционально | false |
| Встроенная защита от замыканий на землю | false |
| Подходит для монтажа на DIN-рейку (Ω-типа) | false |
| Номин. отключающая способность Icu при 400 В, 50 Гц | 12 |
| Возможность установки индикатора отключения | false |
| Моторный привод встроенный | false |
| Вид подключения главной электрич. цепи | Подключение спереди |
| Количество вспомогат. переключающих контактов | 2 |
| Раздел | 20А |
| Предельная коммутационная способность при 660/380В Ics | 6 |
| Высота | 158 |
| Коэффициент гарантированного срабатывания, о.е. | 1 |
| Наличие теплового расцепителя | false |
| Ширина | 88 |
| Номинальное напряжение сети | 380/220;660/380 |
| Глубина | 123 |
| Тип характеристики срабатывания расцепителя Tm | B |
| Наличие электромагнитного расцепителя | true |
| Время срабатывания расцепителя в зоне КЗ tm | 0.1 |
| Крепление | Монтажная рейка |
| Наличие электронного расцепителя | false |
| Кратность тока для времени tr, о.е. | 6 |
| Наличие дифференциального расцепителя | false |
| Время срабатывания мгновенного расцепителя ti | 0.05 |
| Гарантийный срок (лет) | 2 |
| Тип монтажной рейки | 35х7.5; 35х15 |
| Способ задания уставки расцепителя | По кратности (Km) |
| Токи уставок I∆, мА | 100 |
Документы
Инструкция
311,6 кб
Номинальный ток, А
20
Количество полюсов
3
Максимальная отключающая способность, кА
12
Вес, шт
1,746
Высота
125
Ширина
145
Глубина
225
