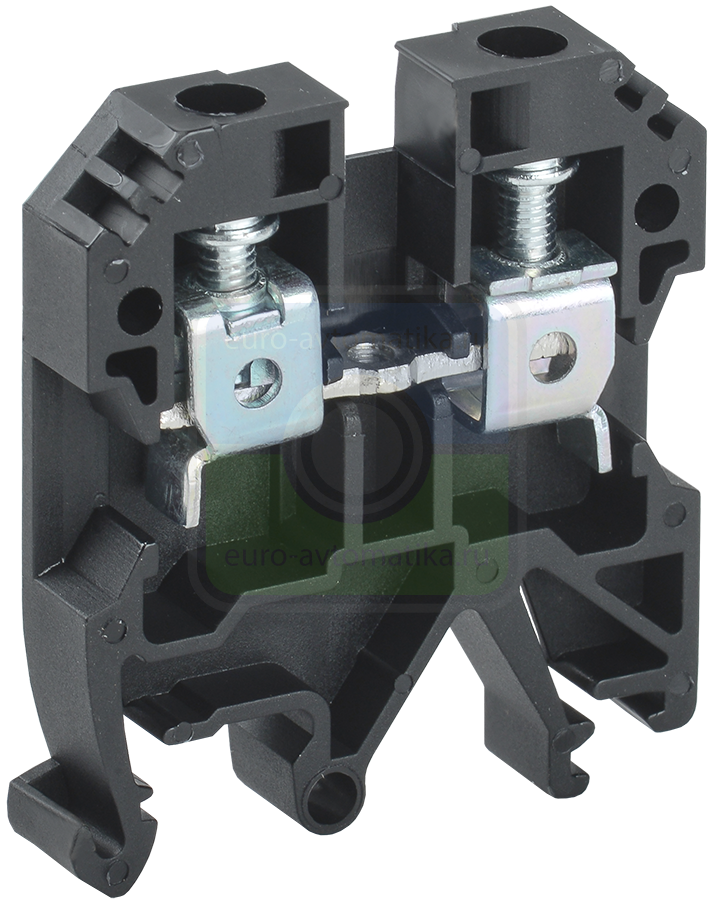

Винтовые клеммы предназначены для постоянного, безопасного и компактного соединения проводников различных сечений в упорядоченных системах распределения внутри электротехнических шкафов.
Применяются для крепления фазных, нулевых и защитных проводников. Устанавливаются на DIN-рейку.
Цвет исполнений клемм: серый, синий, желтый, зеленый, красный, черный, оранжевый, желто-зеленый (PE).
- Изоляционный корпус выполнен из эластичного и ударопрочного пожаробезопасного полиамида PA6.6, соответствует классификации UL94 V0, обладает превосходной стойкостью к воздействию агрессивных сред и температуры.
- Возможно подключение проводников номинального сечения как с кабельными наконечниками, так и без предварительной подготовки.
- Широкий набор дополнительных принадлежностей: торцевые заглушки, маркировочные пластины, перемычки.
- Испытание на превышение температуры (не более, чем 45°С).
- Испытание на кратковременно выдерживаемый ток 120А на 1мм2 в течение 1 секунды.
- Испытание падения напряжения (не более, чем 3,2мВ).
| Модель или исполнение | Трехфазная установка |
| Количество полюсов | 1 |
| Тип монтажа | DIN-рейка (стандарт) 35 мм |
| Сечение многожильного гибкого провода, мм² | 2,5...6 |
| Цвет | Черный |
| Номин раб напряжение, В | 800 |
| Тип электрич соединения 2 | Винтовое соединение |
| Тип изделия/компонента | Клемма КВИ |
| Высота, мм | 41,6 |
| Класс негорючести изоляц материала UL94 | V0 |
| Степень загрязнения | 3 |
| Место соединения | Сбоку (поперечное) |
| Материал зажима | Сталь |
| Минимальное сечение, мм | 2.5 |
| Требуется торцевая изолирующая пластина | Да |
| Ремонтопригодность | Нет |
| Рабочая температура, °C | -60...110 |
| Ширина, мм | 8,2 |
| Материал изоляции корпуса | Полиамид |
| Номин частота, Гц | 50 |
| Возможно использовать с функцией PEN | Нет |
| Номин напряжение изоляции Ui, В | 6000 |
| Номин раб напряжение постоянного тока Ue, В | ≤ 800 |
| Номин напряжение изоляции, В | 1000 |
| Материал корпуса | Полиамид |
| Кол-во в комплекте, шт | 50 |
| Степень защиты - IP с уст заглушкой | IP20 |
| Номинальная способность к присоединению, мм² | 2,5...6 |
| Количество зажимных клемм на 1 полюс | 2 |
| Относительная влажность воздуха | ≥ 90 |
| Сечение одножильного жёсткого провода, мм² | 2,5...10 |
| Макс поперечное сечение проводника, мм² | 6 |
| Номин импульсное выдерживаемое напряжение, кВ | 6 |
| Степень защиты - IP без заглушки | IP00 |
| Климатическое исполнение | УХЛ3 |
| Материал токоведущей части | Латунь |
| Ширина или размер ячейки, мм | 8.2 |
| Номин раб напряжение переменного тока Ue, В | ≤ 800 |
| Распространяет горение | Нет |
| Тип электрич соединения 1 | Винтовое соединение |
| Степень защиты - IP | IP00 |
| Длина, мм | 45,7 |
| Номин ток In, А | 50 |
