Принадлежности |

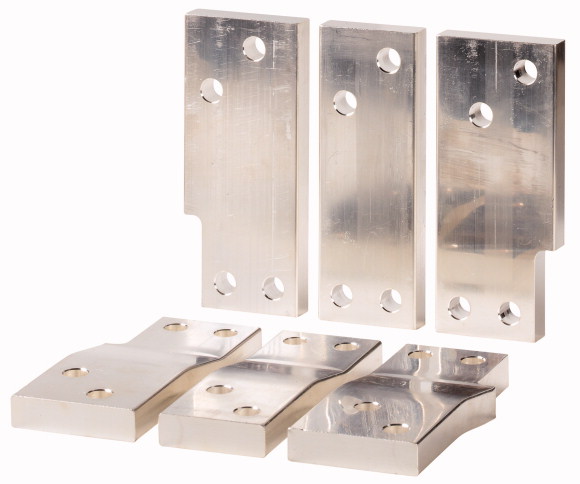

Комплект адаптеров для соединений | ||
Количество проводников |
3-полюсн. | ||
Номинальный ток |
In | A |
 1600
|
Применяемое для |
NZM4 | ||
| указания Комплект для переоборудования N(ZM)12 в N(ZM)4. Используя планки с зажимами из комплекта для замены можно изменить все 3-полюсные NZM12 или N12 на соединительные размеры NZM4 или N4, которые выпущены начиная с 1983 года. Замена невозможна для 4-полюсных базовых устройств, а также устройств с выдвижным вариантом монтажа и дистанционным приводом. Содержимое комплекта для замены N(ZM)4-XAS12…: 3 удлинителя подключения со стороны выдува 3 удлинителя подключения со стороны ZM 2 монтажных уголка 4 крепежных винта 4 разделителя фаз 6 крепежных винтов, гаек и зажимных шайб Бумажный шаблон для сверления отверстий в AWA Комплекты для замены имеют одинаковые размеры с типами N(ZM)12…, которые соответствуют состоянию производства с 02.97 до сегодняшнего дня. Особенность: N(ZM)12-800 до 02.97 изготавливался с планками с зажимами 10 мм вместо 8 мм. Для этих типов клиент должен определить год выпуска устройства посредством измерения толщины планки и заказать комплект для замены N(ZM)4-XAS12-1250. Пример: N(ZM)12-800…(1000) > N(ZM)4-XAS12-1000 N(ZM)12-800 vor 02/97 > N(ZM)4-XAS12-1250 N(ZM)12-1250 > N(ZM)4-XAS12-1250 N(ZM)12-1600 > N(ZM)4-XAS12-1600 Дополнение для устройств 1983 года выпуска! В данном случае можно полностью использовать комплект для замены силовых разъединителей. Для автоматических выключателей в "длинном" исполнении ZM адаптеры подходят только сверху! Внизу устройства примерно на 65 мм длиннее и нижнее подключение размещено на примерно 26 мм глубже. В связи с этим адаптеры для низа слишком короткие и высота не совпадает. |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
| Low-voltage industrial components (EG000017) / Connection vane/phase spreader (EC002019) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Component for low-voltage switching technology / Connection vane/phase spreader (ecl@ss8.1-27-37-13-05 [ACN990009]) | |||
Suitable for number of poles |
3 |
