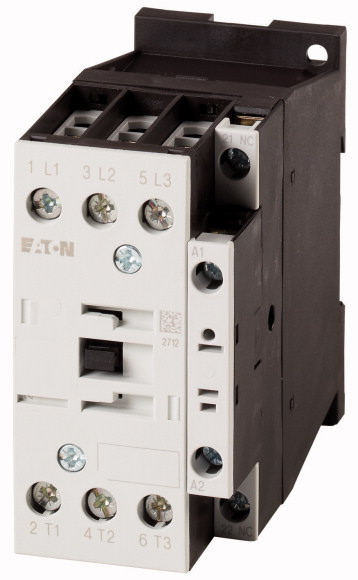

Контактор 18 А, управляющее напряжение 200-240В (DС), 1 НЗ доп. контакт, категория применения AC-3, AC-4 (DILM17-01(RDC240))

Отложить

Сравнить

Артикул: 277053

Внутрений код: EAT-277053

Дилерский сертификат 56 кб

Техническая документация 730,3 кб

Характеристики

Количество полюсов

—

Номинальный ток АС-3, 400В; А

—

Тип управляющего напряжения

—

200-240V DC

• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)

18 944.36 руб./шт

В корзину

Купить в 1 клик

Рассчитать доставку

Короткий срок поставки

Клиентский сервис

Доступная цена

Товар сертифицирован

Программа поставок

Ассортимент			Силовые контакторы
Применение			Силовой контактор для двигателей
Подассортимент			Силовые контакторы до 170 A, 3-полюсн.
Категория применения			AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивления AC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работы AC-4: электродвигатели с короткозамкнутым ротором: пуск, противотоковое торможение, реверсирование, режим старт-стоп

Примечание			Подходит также для двигателей класса эффективности IE3. Устройства, совместимые с IE3, обозначаются логотипом на упаковке.
Техника присоединения			Винтовые клеммы
Полюсы			3-полюсн.
Расчетный рабочий ток
AC-3
380 B 400 B	I_e	A	18
AC-1
обычный термический ток, 3-полюсный, 50 - 60 Гц
разомкнут
при 40 °C	I_th=I_e	A	40
в капсульном корпусе	I_th	A	32
обычный термический ток, 1-полюсный
разомкнут	I_th	A	88
в капсульном корпусе	I_th	A	80
максимальная расчетная эксплуатационная мощность трехфазных двигателей 50 - 60 Гц
AC-3
220 B 230 B	P	кВт	5
380 B 400 B	P	кВт	7.5
660 B 690 B	P	кВт	11
AC-4
220 B 230 B	P	кВт	2.5
380 B 400 B	P	кВт	4.5
660 B 690 B	P	кВт	6.5
Назначение контактов
Разм. = размыкающий контакт			1 разм.
графические условные обозначения
указания			Коммутирующие элементы согласно EN 50012. Встроенная схема защиты электроники управления.
комбинируется со вспомогательным контактом			DILA-XHI(V)..
Род тока: перем. ток/пост. ток			Питание пост. тока

Технические характеристики

Общая информация
Стандарты и предписания			IEC/EN 60947, VDE 0660, UL, CSA
Механический срок службы
Управляется постоянным током DC	Переключения	x 10⁶	10
Частота коммутаций, механическая
Управляется постоянным током DC	Переключения/ч		5000
Стойкость к климатическим воздействиям			Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей среды
разомкнут		°C	-25 - +60
в капсульном корпусе		°C	- 25 - 40
Хранение		°C	- 40 - 80
установочное положение
Удароустойчивость (IEC/EN 60068-2-27)
Импульс полусинуса 10 мс
Цепи главного тока
Замыкающие контакты		g	10
Вспомогательные блок-контакты
Замыкающие контакты		g	7
Размыкающие контакты		g	5
Удароустойчивость (IEC/EN 60068-2-27) при настольном монтаже
Импульс полусинуса 10 мс
Цепи главного тока
Замыкающие контакты		g	6.9
Вспомогательные блок-контакты
Замыкающие контакты		g	5.3
Размыкающие контакты		g	3.5
Класс защиты			IP00
Защита от прикосновения при вертикальном управлении спереди (EN 50274)			защита от прикосновения пальцами и тыльной стороной кистей рук
Вес
Управляется постоянным током DC		кг	0.534
Поперечные сечения соединения главного провода
одножильный		мм²	1 x (0,75 - 16) 2 x (0,75 - 10)
тонкопроволочный с оконечной муфтой		мм²	1 x (0,75 - 16) 2 x (0,75 - 10)
многожильный		мм²	1 x 16
одно- или многожильные		AWG	single 18 - 6, double 18 - 8
Длина зачистки		мм	10
Соединительный винт главного провода			M5
Начальный пусковой момент		Нм	3,2
Поперечные сечения подсоединяемых вспомогательных проводов
одножильный		мм²	1 x (0,75 - 4) 2 x (0,75 - 4)
тонкопроволочный с оконечной муфтой		мм²	1 x (0,75 - 1,5) 2 x (0,75 - 1,5)
одно- или многожильные		AWG	18 - 14
Длина зачистки		мм	10
Соединительный винт вспомогательного провода			M3,5
Начальный пусковой момент		Нм	1,2
Инструменты
Главный провод
Отвертка с профилем Pozidriv		Размер	2
Стандартная отвёртка		мм	0.8 x 5.5 1 x 6
Кабели системы управления
Отвертка с профилем Pozidriv		Размер	2
Стандартная отвёртка		мм	0,8 x 5,5 1 x 6
Цепи главного тока
Номинальная устойчивость к импульсу	U_imp	В перем. тока	8000
Категория перенапряжения / степень загрязнения			III/3
Номинальные выдерживаемые напряжения изоляции	U_i	В перем. тока	690
Номинальное напряжение	U_e	В перем. тока	690
Безопасное разъединение согласно EN 61140
между катушкой и контактами		В перем. тока	440
между контактами		В перем. тока	440
Включающая способность (cos ? по IEC/EN 60947)
	до 690 В	A	238
Отключающая способность
220 B 230 B		A	170
380 B 400 B		A	170
500 В		A	170
660 B 690 B		A	120
стойкость к коротким замыканиям
защита от короткого замыкания, макс. предохранитель
Тип координации 2
400 В	gG/gL 500 В	A	35
690 В	gG/gL 690 В	A	35
Тип координации "1"
400 В	gG/gL 500 В	A	63
690 В	gG/gL 690 В	A	50
Переменное напряжение
AC-1
Расчетный рабочий ток
обычный термический ток, 3-полюсный, 50 - 60 Гц
разомкнут
при 40 °C	I_th=I_e	A	40
при 50 °C	I_th=I_e	A	38
при 55 °C	I_th=I_e	A	37
при 60 °C	I_th=I_e	A	35
в капсульном корпусе	I_th	A	32
обычный термический ток, 1-полюсный
разомкнут	I_th	A	88
в капсульном корпусе	I_th	A	80
AC-3
Расчетный рабочий ток
открытый, 3-полюсный, 50 - 60 Гц
220 B 230 B	I_e	A	18
240 В	I_e	A	18
380 B 400 B	I_e	A	18
415 В	I_e	A	18
440 В	I_e	A	18
500 В	I_e	A	18
660 B 690 B	I_e	A	12
380 B 400 B	I_e	A	18
Расчетная рабочая мощность	P	кВт
220 B 230 B	P	кВт	5
240 В	P	кВт	5.5
380 B 400 B	P	кВт	7.5
415 В	P	кВт	10
440 В	P	кВт	10.5
500 В	P	кВт	12
660 B 690 B	P	кВт	11
AC-4
открытый, 3-полюсный, 50 - 60 Гц
220 B 230 B	I_e	A	10
240 В	I_e	A	10
380 B 400 B	I_e	A	10
415 В	I_e	A	10
440 В	I_e	A	10
500 В	I_e	A	10
660 B 690 B	I_e	A	8
Расчетная рабочая мощность	P	кВт
220 B 230 B	P	кВт	2.5
240 В	P	кВт	3
380 B 400 B	P	кВт	4.5
415 В	P	кВт	5
440 В	P	кВт	5.5
500 В	P	кВт	6
660 B 690 B	P	кВт	6.5
постоянное напряжение
Расчетный рабочий ток I_e открытый
DC-1
60 В	I_e	A	35
110 В	I_e	A	35
220 В	I_e	A	35
Электрические тепловые потери
3-полюсный, при I_th (60°)		W	7.9
Электрические тепловые потери при I_e согласно AC-3/400 V		W	2.1
Сопротивление на полюс		мОм	2.7
Механические приводы
Безопасность по напряжению
Управляется постоянным током DC	втягивание	x U_c	0.7 - 1.2
Примечание			RDC 240 (U_min 200 В пост. тока/U_max 240 В пост. тока) Пример: U_c = 0,7 x U_min - 1,2 x U_max / U_c = 0,7 x 200 V - 1,2 x 240 В пост. тока
Управляется постоянным током DC	Отпускание	x U_c	0.15 - 0.6
Примечание			минимальный сглаженный инвертор двухполупериодной мостовой схемы или инвертор трехфазного тока
Потребляемая мощность катушки в обесточенном состоянии и 1,0 x U_c
Управляется постоянным током DC	втягивание	W	12
Управляется постоянным током DC	Удержание	W	0.5
Продолжительность включения		% продолжительность включения	100
Время переключения 100 % U_C (рекомендуемые значения)
Цепи главного тока
Управляется постоянным током DC		мс
Задержка замыкания		мс	47
Время открытия		мс	30
Время дугового разряда		мс	10
Электромагнитная совместимость (ЭМС)
Излучаемые радиопомехи			согласно EN 60947-1
Иммунитет			согласно EN 60947-1
Опробованные рабочие характеристики
Коммутационная способность
максимальная мощность двигателя
трехфазн.
200 В 208 В		л.с.	5
230 В 240 В		л.с.	5
460 В 480 В		л.с.	10
575 В 600 В		л.с.	15
однофазный
115 В 120 В		л.с.	2
230 В 240 В		л.с.	3
Общее применение		A	40
Вспомогательный контакт
Пилотный режим
Работа от перем. тока			A600
Управляется постоянным током DC			P300
Общее применение
Перем. ток (AC)		В	600
Перем. ток (AC)		A	10
Пост. ток (DC)		В	250
Пост. ток (DC)		A	1
Short Circuit Current Rating		SCCR
Основная номинальная характеристика
SCCR		kA	5
Макс. предохранитель		A	125
макс. CB		A	125
480 В кор. замык.
SCCR (предохранитель)		kA	10/100
Макс. предохранитель		A	125/70 Class J
SCCR (CB)		kA	10/65
макс. CB		A	50/32
600 В кор. замык.
SCCR (предохранитель)		kA	10/100
Макс. предохранитель		A	125/70 Class J
SCCR (CB)		kA	10/22
макс. CB		A	50/32
Ном. характеристики специального назначения
Электроразрядные лампы (балласт)
480В 60Гц 3-фазн., 277В 60Гц 1-фазн.		A	40
600В 60Гц 3-фазн., 347В 60Гц 1-фазн.		A	40
Лампы накаливания (вольфрам)
480В 60Гц 3-фазн., 277В 60Гц 1-фазн.		A	40
600В 60Гц 3-фазн., 347В 60Гц 1-фазн.		A	40
Воздушные электронагреватели
480В 60Гц 3-фазн., 277В 60Гц 1-фазн.		A	40
600В 60Гц 3-фазн., 347В 60Гц 1-фазн.		A	40
Управление холодильной техникой (только CSA)
LRA 480В 60Гц 3-фазн.		A	240
FLA 480В 60Гц 3-фазн.		A	40
LRA 600В 60Гц 3-фазн.		A	180
FLA 600В 60Гц 3-фазн.		A	30
Ном. характеристики определенного назначения (100 000 циклов согл. UL 1995)
LRA 480В 60Гц 3-фазн.		A	108
FLA 480В 60Гц 3-фазн.		A	18
Управление лифтами
200В 60Гц 3-фазн.		л.с.	3
200В 60Гц 3-фазн.		A	11
240В 60Гц 3-фазн.		л.с.	3
240В 60Гц 3-фазн.		A	9.6
480В 60Гц 3-фазн.		л.с.	7.5
480В 60Гц 3-фазн.		A	11
600В 60Гц 3-фазн.		л.с.	10
600В 60Гц 3-фазн.		A	11

Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности	I_n	A	18
Потеря мощности на полюс, в зависимости от тока	P_vid	W	0.7
Потеря мощности оборудования, в зависимости от тока	P_vid	W	2.1
Статическая потеря мощности, не зависит от тока	P_vs	W	0.9
Способность отдавать потери мощности	P_ve	W	0
Мин. рабочая температура		°C	-25
Макс. рабочая температура		°C	60
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость			Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции			Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве			Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве			Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению			Требования производственного стандарта выполнены.
10.2.5 Подъём			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Яр
