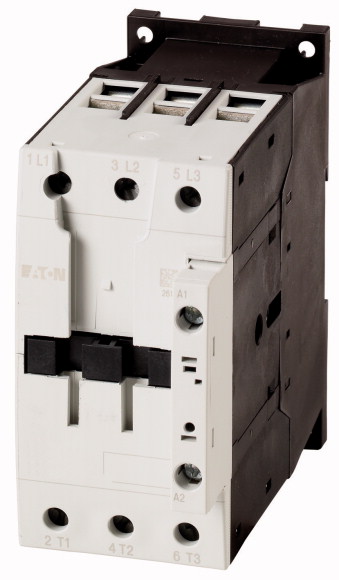

Общая информация |
Стандарты и предписания |
|
|
IEC/EN 60947, VDE 0660, UL, CSA
|
Механический срок службы |
|
|
|
Работа от перем. тока |
Переключения |
x 106
|
10
|
Частота коммутаций, механическая |
|
|
|
Работа от перем. тока |
Переключения/ч |
|
5000
|
Стойкость к климатическим воздействиям |
|
|
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
|
Температура окружающей среды |
|
|
|
разомкнут |
|
°C |
-25
-
+60
|
в капсульном корпусе |
|
°C |
- 25
-
40
|
Хранение |
|
°C |
- 40
-
80
|
установочное положение |
|
|


|
Удароустойчивость (IEC/EN 60068-2-27) |
|
|
|
Импульс полусинуса 10 мс |
|
|
|
Цепи главного тока |
|
|
|
Замыкающие контакты |
|
g |
10
|
Вспомогательные блок-контакты |
|
|
|
Замыкающие контакты |
|
g |
7
|
Размыкающие контакты |
|
g |
5
|
Удароустойчивость (IEC/EN 60068-2-27) при настольном монтаже |
|
|
|
Импульс полусинуса 10 мс |
|
|
|
Цепи главного тока |
|
|
|
Замыкающие контакты |
|
g |
10
|
Вспомогательные блок-контакты |
|
|
|
Замыкающие контакты |
|
g |
7
|
Размыкающие контакты |
|
g |
5
|
Класс защиты |
|
|
IP00
|
Защита от прикосновения при вертикальном управлении спереди (EN 50274) |
|
|
защита от прикосновения пальцами и тыльной стороной кистей рук
|
Вес |
|
|
|
Работа от перем. тока |
|
кг |
0.872
|
Поперечные сечения соединения главного провода |
|
|
|
одножильный |
|
мм2
|
1 x (0,75 - 16) 2 x (0,75 - 16)
|
тонкопроволочный с оконечной муфтой |
|
мм2
|
1 x (0,75 - 35) 2 x (0,75 - 25)
|
многожильный |
|
мм2
|
1 x (16 - 50) 2 x (16 - 35)
|
одно- или многожильные |
|
AWG |
single 14 - 1, double 14 - 2
|
Плоский провод |
Количество сегментов x ширина x толщина |
мм |
2 x (6 x 9 x 0,8)
|
Длина зачистки |
|
мм |
14
|
Соединительный винт главного провода |
|
|
M6
|
Начальный пусковой момент |
|
Нм |
3,3
|
Поперечные сечения подсоединяемых вспомогательных проводов |
|
|
|
одножильный |
|
мм2
|
1 x (0,75 - 4) 2 x (0,75 - 4)
|
тонкопроволочный с оконечной муфтой |
|
мм2
|
1 x (0,75 - 2,5) 2 x (0,75 - 2,5)
|
одно- или многожильные |
|
AWG |
18 - 14
|
Длина зачистки |
|
мм |
10
|
Соединительный винт вспомогательного провода |
|
|
M3,5
|
Начальный пусковой момент |
|
Нм |
1,2
|
Инструменты |
|
|
|
Главный провод |
|
|
|
Отвертка с профилем Pozidriv |
|
Размер |
2
|
Стандартная отвёртка |
|
мм |
0.8 x 5.5 1 x 6
|
Кабели системы управления |
|
|
|
Отвертка с профилем Pozidriv |
|
Размер |
2
|
Стандартная отвёртка |
|
мм |
0,8 x 5,5 1 x 6
|
Цепи главного тока |
Номинальная устойчивость к импульсу |
Uimp
|
В перем. тока |
8000
|
Категория перенапряжения / степень загрязнения |
|
|
III/3
|
Номинальные выдерживаемые напряжения изоляции |
Ui
|
В перем. тока |
690
|
Номинальное напряжение |
Ue
|
В перем. тока |
690
|
Безопасное разъединение согласно EN 61140 |
|
|
|
между катушкой и контактами |
|
В перем. тока |
440
|
между контактами |
|
В перем. тока |
440
|
Включающая способность (cos ? по IEC/EN 60947) |
|
|
|
|
до 690 В |
A |
700
|
Отключающая способность |
|
|
|
220 B 230 B |
|
A |
500
|
380 B 400 B |
|
A |
500
|
500 В |
|
A |
500
|
660 B 690 B |
|
A |
320
|
стойкость к коротким замыканиям |
|
|
|
защита от короткого замыкания, макс. предохранитель |
|
|
|
Тип координации 2 |
|
|
|
400 В |
gG/gL 500 В |
A |
80
|
690 В |
gG/gL 690 В |
A |
63
|
Тип координации "1" |
|
|
|
400 В |
gG/gL 500 В |
A |
160
|
690 В |
gG/gL 690 В |
A |
80
|
Переменное напряжение |
AC-1 |
|
|
|
Расчетный рабочий ток |
|
|
|
обычный термический ток, 3-полюсный, 50 - 60 Гц |
|
|
|
разомкнут |
|
|
|
при 40 °C |
Ith =Ie
|
A |
80
|
при 50 °C |
Ith =Ie
|
A |
71
|
при 55 °C |
Ith =Ie
|
A |
68
|
при 60 °C |
Ith =Ie
|
A |
65
|
в капсульном корпусе |
Ith
|
A |
58
|
обычный термический ток, 1-полюсный |
|
|
|
разомкнут |
Ith
|
A |
162
|
в капсульном корпусе |
Ith
|
A |
145
|
AC-3 |
|
|
|
Расчетный рабочий ток |
|
|
|
открытый, 3-полюсный, 50 - 60 Гц |
|
|
|
220 B 230 B |
Ie
|
A |
50
|
240 В |
Ie
|
A |
50
|
380 B 400 B |
Ie
|
A |
50
|
415 В |
Ie
|
A |
50
|
440 В |
Ie
|
A |
50
|
500 В |
Ie
|
A |
50
|
660 B 690 B |
Ie
|
A |
32
|
380 B 400 B |
Ie
|
A |
50
|
Расчетная рабочая мощность |
P |
кВт |
|
220 B 230 B |
P |
кВт |
15.5
|
240 В |
P |
кВт |
17
|
380 B 400 B |
P |
кВт |
22
|
415 В |
P |
кВт |
30
|
440 В |
P |
кВт |
32
|
500 В |
P |
кВт |
36
|
660 B 690 B |
P |
кВт |
30
|
AC-4 |
|
|
|
открытый, 3-полюсный, 50 - 60 Гц |
|
|
|
220 B 230 B |
Ie
|
A |
21
|
240 В |
Ie
|
A |
21
|
380 B 400 B |
Ie
|
A |
21
|
415 В |
Ie
|
A |
21
|
440 В |
Ie
|
A |
21
|
500 В |
Ie
|
A |
21
|
660 B 690 B |
Ie
|
A |
17
|
Расчетная рабочая мощность |
P |
кВт |
|
220 B 230 B |
P |
кВт |
6
|
240 В |
P |
кВт |
6.5
|
380 B 400 B |
P |
кВт |
10
|
415 В |
P |
кВт |
11
|
440 В |
P |
кВт |
12
|
500 В |
P |
кВт |
13
|
660 B 690 B |
P |
кВт |
14
|
постоянное напряжение |
Расчетный рабочий ток Ie открытый |
|
|
|
DC-1 |
|
|
|
60 В |
Ie
|
A |
60
|
110 В |
Ie
|
A |
50
|
220 В |
Ie
|
A |
45
|
Электрические тепловые потери |
3-полюсный, при Ith (60°) |
|
W |
16.7
|
Электрические тепловые потери при Ie согласно AC-3/400 V |
|
W |
9.9
|
Сопротивление на полюс |
|
мОм |
1.9
|
Механические приводы |
Безопасность по напряжению |
|
|
|
Работа от перем. тока |
втягивание |
x Uc
|
0.8
-
1.1
|
Работа от перем. тока |
Отпускание |
x Uc
|
0.3
-
0.6
|
Потребляемая мощность катушки в обесточенном состоянии и 1,0 x Uc
|
|
|
|
50 Гц |
втягивание |
VA |
149
|
50 Гц |
Удержание |
VA |
16
|
50 Гц |
Удержание |
W |
4.1
|
60 Гц |
втягивание |
VA |
178
|
60 Гц |
Удержание |
VA |
19
|
60 Гц |
Удержание |
W |
4.1
|
Продолжительность включения |
|
% продолжительность включения |
100
|
Время переключения 100 % UC (рекомендуемые значения) |
|
|
|
Цепи главного тока |
|
|
|
Работа от перем. тока |
|
|
|
Задержка замыкания |
|
мс |
12
-
18
|
Время открытия |
|
мс |
8
-
13
|
Время дугового разряда |
|
мс |
10
|
Электромагнитная совместимость (ЭМС) |
Излучаемые радиопомехи |
|
|
согласно EN 60947-1
|
Иммунитет |
|
|
согласно EN 60947-1
|
Опробованные рабочие характеристики |
Коммутационная способность |
|
|
|
максимальная мощность двигателя |
|
|
|
трехфазн. |
|
|
|
200 В 208 В |
|
л.с. |
15
|
230 В 240 В |
|
л.с. |
20
|
460 В 480 В |
|
л.с. |
40
|
575 В 600 В |
|
л.с. |
50
|
однофазный |
|
|
|
115 В 120 В |
|
л.с. |
3
|
230 В 240 В |
|
л.с. |
10
|
Общее применение |
|
A |
80
|
Short Circuit Current Rating |
|
SCCR |
|
Основная номинальная характеристика |
|
|
|
SCCR |
|
kA |
10
|
Макс. предохранитель |
|
A |
250
|
макс. CB |
|
A |
250
|
480 В кор. замык. |
|
|
|
SCCR (предохранитель) |
|
kA |
30/100
|
Макс. предохранитель |
|
A |
250/150 Class J
|
SCCR (CB) |
|
kA |
65
|
макс. CB |
|
A |
100
|
600 В кор. замык. |
|
|
|
SCCR (предохранитель) |
|
kA |
30/100
|
Макс. предохранитель |
|
A |
250/150 Class J
|
SCCR (CB) |
|
kA |
30
|
макс. CB |
|
A |
250
|
Ном. характеристики специального назначения |
|
|
|
Электроразрядные лампы (балласт) |
|
|
|
480В 60Гц 3-фазн., 277В 60Гц 1-фазн. |
|
A |
79
|
600В 60Гц 3-фазн., 347В 60Гц 1-фазн. |
|
A |
79
|
Лампы накаливания (вольфрам) |
|
|
|
480В 60Гц 3-фазн., 277В 60Гц 1-фазн. |
|
A |
74
|
600В 60Гц 3-фазн., 347В 60Гц 1-фазн. |
|
A |
74
|
Воздушные электронагреватели |
|
|
|
480В 60Гц 3-фазн., 277В 60Гц 1-фазн. |
|
A |
79
|
600В 60Гц 3-фазн., 347В 60Гц 1-фазн. |
|
A |
79
|
Управление лифтами |
|
|
|
200В 60Гц 3-фазн. |
|
л.с. |
10
|
200В 60Гц 3-фазн. |
|
A |
32.2
|
240В 60Гц 3-фазн. |
|
л.с. |
15
|
240В 60Гц 3-фазн. |
|
A |
42
|
480В 60Гц 3-фазн. |
|
л.с. |
30
|
480В 60Гц 3-фазн. |
|
A |
40
|
600В 60Гц 3-фазн. |
|
л.с. |
40
|
600В 60Гц 3-фазн. |
|
A |
41
|
