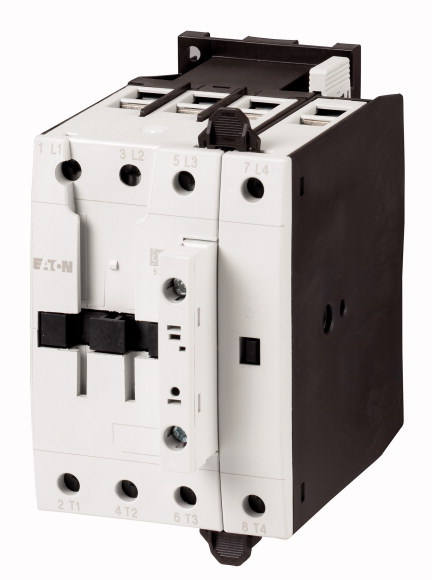

Контактор 80 А, управляющее напряжение 230В (АС), 4 полюса, категория применения AC-3, AC-4 (DILMP80(230V50/60HZ))

Отложить

Сравнить

Артикул: 109883

Внутрений код: EAT-109883

Дилерский сертификат 56 кб

Техническая документация 446,2 кб

Предварительный просмотр в 3D

Характеристики

Количество полюсов

—

Номинальный ток АС-3, 400В; А

—

Тип управляющего напряжения

—

230V AC

• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)

49 859.99 руб./шт

В корзину

Купить в 1 клик

Рассчитать доставку

Короткий срок поставки

Клиентский сервис

Доступная цена

Товар сертифицирован

Программа поставок

Ассортимент			Силовые контакторы
Применение			Силовой контактор для 4-полюсных потребителей
Подассортимент			Силовые контакторы до 200 A, 4-полюсн.
Категория применения			AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивления AC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работы
Техника присоединения			Винтовые клеммы
Полюсы			4-полюсн.
Расчетный рабочий ток
AC-1
обычный термический ток, 3-полюсный, 50 - 60 Гц
при 40 °C	I_th=I_e	A	80
при 50 °C	I_th=I_e	A	76
при 55 °C	I_th=I_e	A	73
при 60 °C	I_th=I_e	A	69
графические условные обозначения
Применяемое для			DILM150-XHI(A)(V)… или DILM1000-XHI11-SA или DILM1000-XHI(V)11-SI
Управляющее напряжение			230 V 50/60 Hz
Род тока: перем. ток/пост. ток			Питание перем. тока
указания			Коммутирующие элементы согласно EN 50012.

Технические характеристики

Общая информация
Стандарты и предписания			IEC/EN 60947, VDE 0660, UL, CSA
Механический срок службы
Работа от перем. тока	Переключения	x 10⁶	10
Управляется постоянным током DC	Переключения	x 10⁶	10
Частота коммутаций, механическая
Работа от перем. тока	Переключения/ч		5000
Управляется постоянным током DC	Переключения/ч		5000
Стойкость к климатическим воздействиям			Влажный нагрев, постоянный, в соответствии с IEC 60068-2-3 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей среды
разомкнут		°C	-25 - +60
в капсульном корпусе		°C	- 25 - 40
Хранение		°C	- 40 - 80
установочное положение
установочное положение
Удароустойчивость (IEC/EN 60068-2-27)
Импульс полусинуса 10 мс
Цепи главного тока
Замыкающие контакты		g	10
Вспомогательные блок-контакты
Замыкающие контакты		g	7
Размыкающие контакты		g	5
Класс защиты			IP00
Защита от прикосновения при вертикальном управлении спереди (EN 50274)			защита от прикосновения пальцами и тыльной стороной кистей рук
Длина зачистки		мм	10
Поперечные сечения соединения главного провода
одножильный		мм²	1 x (2,5 - 16) 2 x (2,5 - 16)
тонкопроволочный с оконечной муфтой		мм²	1 x (2,5 - 35) 2 x (2,5 - 25)
многожильный		мм²	1 x (16 - 50) 2 x (16 - 35)
одно- или многожильные		AWG	12 - 2
Плоский провод	Количество сегментов x ширина x толщина	мм	2 x (6 x 9 x 0,8)
Соединительный винт			M6
Начальный пусковой момент		Нм	3,3
Длина зачистки		мм	10
Поперечные сечения подсоединяемых вспомогательных проводов
одножильный		мм²	1 x (0,75 - 4) 2 x (0,75 - 4)
тонкопроволочный с оконечной муфтой		мм²	1 x (0,75 - 2,5) 2 x (0,75 - 2,5)
одно- или многожильные		AWG	18 - 14
Длина зачистки		мм	10
Соединительный винт			M3,5
Начальный пусковой момент		Нм	1,2
Инструменты
Главный провод
Отвертка с профилем Pozidriv		Размер	2
Стандартная отвёртка		мм	0.8 x 5.5 1 x 6
Кабели системы управления
Отвертка с профилем Pozidriv		Размер	2
Стандартная отвёртка		мм	0,8 x 5,5 1 x 6
Цепи главного тока
Номинальная устойчивость к импульсу	U_imp	В перем. тока	8000
Категория перенапряжения / степень загрязнения			III/3
Номинальные выдерживаемые напряжения изоляции	U_i	В перем. тока	690
Номинальное напряжение	U_e	В перем. тока	690
Безопасное разъединение согласно EN 61140
между катушкой и контактами		В перем. тока	440
между контактами		В перем. тока	440
Включающая способность (cos ?)	до 690 В	A	700 согласно IEC/EN 60947
Отключающая способность
220 B 230 B		A	500
380 B 400 B		A	500
500 В		A	500
660 B 690 B		A	296
стойкость к коротким замыканиям
защита от короткого замыкания, макс. предохранитель
Тип координации 2
400 В	gG/gL 500 В	A	80
690 В	gG/gL 690 В	A	63
Тип координации "1"
400 В	gG/gL 500 В	A	160
690 В	gG/gL 690 В	A	80
Переменное напряжение
AC-1
Расчетный рабочий ток
обычный термический ток, 3-полюсный, 50 - 60 Гц
разомкнут
при 40 °C	I_th=I_e	A	80
при 50 °C	I_th=I_e	A	76
при 55 °C	I_th=I_e	A	73
при 60 °C	I_th=I_e	A	69
в капсульном корпусе	I_th	A	64
обычный термический ток, 1-полюсный
разомкнут	I_th	A	207
в капсульном корпусе	I_th	A	186
Расчетная рабочая мощность	P	кВт
220/230 V	P	kW	29
240 V	P	kW	32
380/400 V	P	kW	50
415 V	P	kW	55
440 V	P	kW	58
500 V	P	kW	66
690 V	P	kW	87
AC-3
Расчетный рабочий ток
открытый, 3-полюсный, 50 - 60 Гц
220 B 230 B	I_e	A	50
240 В	I_e	A	50
380 B 400 B	I_e	A	50
415 В	I_e	A	50
440 В	I_e	A	50
500 В	I_e	A	50
660 B 690 B	I_e	A	32
Расчетная рабочая мощность	P	кВт
220 B 230 B	P	кВт	15.5
240 В	P	кВт	17
380 B 400 B	P	кВт	22
415 В	P	кВт	30
440 В	P	кВт	32
500 В	P	кВт	36
660 B 690 B	P	кВт	30
постоянное напряжение
Расчетный рабочий ток I_e открытый
DC-1
60 В	I_e	A	80
110 В	I_e	A	80
220 В	I_e	A	80
Электрические тепловые потери
3-полюсный, при I_th (60°)		W	23
Сопротивление на полюс		мОм	0.7
Механические приводы
Безопасность по напряжению
Работа от перем. тока, 50 Гц	втягивание	x U_c	0.8 - 1.1
Работа от перем. тока, 50/60 Гц		x U_c	0.85 - 1.1
Работа от перем. тока	Отпускание	x U_c	0.4 - 0.6
Потребляемая мощность катушки в обесточенном состоянии и 1,0 x U_c
Работа от перем. тока, 50/60 Гц	втягивание	VA	150
Работа от перем. тока, 50/60 Гц	втягивание	W	95
Работа от перем. тока, 50/60 Гц	Удержание	VA	16
Работа от перем. тока, 50/60 Гц	Удержание	W	4.1
Продолжительность включения		% продолжительность включения	100
Время переключения 100 % U_C (рекомендуемые значения)
Цепи главного тока
Работа от перем. тока
Задержка замыкания		мс	12 - 18
Время открытия		мс	8 - 13
допустимый ток покоя пари активации A1 - A2 из электроники (при сигнале 0)		мА	1
Опробованные рабочие характеристики
Коммутационная способность
максимальная мощность двигателя
трехфазн.
200 В 208 В		л.с.	15
230 В 240 В		л.с.	20
460 В 480 В		л.с.	40
575 В 600 В		л.с.	50
однофазный
115 В 120 В		л.с.	3
230 В 240 В		л.с.	10
Общее применение		A	80
Short Circuit Current Rating		SCCR
Основная номинальная характеристика
SCCR		kA	10
Макс. предохранитель		A	250
макс. CB		A	250
480 В кор. замык.
SCCR (предохранитель)		kA	30/100
Макс. предохранитель		A	250/150 Class J
SCCR (CB)		kA	65
макс. CB		A	100
600 В кор. замык.
SCCR (предохранитель)		kA	30/100
Макс. предохранитель		A	250/150 Class J
SCCR (CB)		kA	30
макс. CB		A	250
Ном. характеристики специального назначения
Электроразрядные лампы (балласт)
480В 60Гц 3-фазн., 277В 60Гц 1-фазн.		A	79
600В 60Гц 3-фазн., 347В 60Гц 1-фазн.		A	79
Лампы накаливания (вольфрам)
480В 60Гц 3-фазн., 277В 60Гц 1-фазн.		A	74
600В 60Гц 3-фазн., 347В 60Гц 1-фазн.		A	74
Воздушные электронагреватели
480В 60Гц 3-фазн., 277В 60Гц 1-фазн.		A	79
600В 60Гц 3-фазн., 347В 60Гц 1-фазн.		A	79
Управление лифтами
200В 60Гц 3-фазн.		л.с.	10
200В 60Гц 3-фазн.		A	32.2
240В 60Гц 3-фазн.		л.с.	15
240В 60Гц 3-фазн.		A	42
480В 60Гц 3-фазн.		л.с.	30
480В 60Гц 3-фазн.		A	40
600В 60Гц 3-фазн.		л.с.	40
600В 60Гц 3-фазн.		A	41

Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности	I_n	A	80
Потеря мощности на полюс, в зависимости от тока	P_vid	W	8.6
Потеря мощности оборудования, в зависимости от тока	P_vid	W	25.8
Статическая потеря мощности, не зависит от тока	P_vs	W	4.1
Способность отдавать потери мощности	P_ve	W	0
Мин. рабочая температура		°C	-25
Макс. рабочая температура		°C	60
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость			Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции			Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве			Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве			Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению			Требования производственного стандарта выполнены.
10.2.5 Подъём			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки			Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока			Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев			Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция			Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)

Low-voltage industrial components (EG000017) / Power contactor, AC switching (EC000066)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Contactor (LV) / Power contactor, AC switching (ecl@ss8.1-27-37-10-03 [AAB718012])
Rated control supply voltage Us at AC 50HZ	V	230 - 230
Rated control supply voltage Us at AC 60HZ	V	230 - 230
Rated control supply voltage Us at DC	V	0 - 0
Voltage type for actuating		AC
Rated operation current Ie at AC-1, 400 V	A	80
Rated operation current Ie at AC-3, 400 V	A	50
Rated operation power at AC-3, 400 V	kW	22
Rated operation current Ie at AC-4, 400 V	A	40
Rated operation power Ie at AC-4, 400 V	kW
