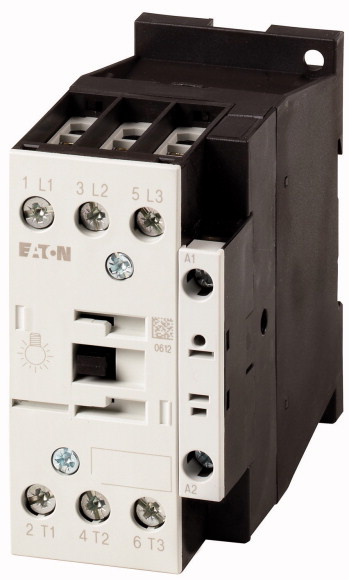

Контактор для коммутаци иосветительных нагрузок 18А, управляющее напряжение 400В (AC) (DILL18(400V50HZ,440V60HZ))

Отложить

Сравнить

Артикул: 104406

Внутрений код: EAT-104406

Дилерский сертификат 56 кб

Техническая документация 287,7 кб

Предварительный просмотр в 3D

Характеристики

Количество полюсов

—

Номинальный ток АС-3, 400В; А

—

Тип управляющего напряжения

—

400-440V AC

• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)

18 794.19 руб./шт

В корзину

Купить в 1 клик

Рассчитать доставку

Короткий срок поставки

Клиентский сервис

Доступная цена

Товар сертифицирован

Программа поставок

Ассортимент

Контакторы освещения DILL

Применение

Силовой контактор для систем освещения

Категория применения

AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивления

Расчетный рабочий ток

AC-5a

220 B 230 B

I_e

380 B 400 B

I_e

AC-5b

220 B 230 B

I_e

380 B 400 B

I_e

AC-1

обычный термический ток, 3-полюсный, 50 - 60 Гц

разомкнут

при 40 °C

I_th=I_e

графические условные обозначения

Управляющее напряжение

400 V 50 Hz, 440 V 60 Hz

Примечание

Коммутационные устройства для системы освещения

	DIL	L12	L18	L20	M7	M9	M12	M17	M25	M32	M40	M50
допустимая компенсационная емкость	Cmax [мФ]	470	470	470	47	80	100	220	330	470	470	500

Лампы накаливания	Ie [А]	14	21	27	6	7,5	10	14	21	27	33	42
Ртутные лампы	Ie [А]	12	16	23	5	6,5	8,5	12	16	23	30	38
Люминесцентные лампы, обычное подключение пускателя дросселя	Ie [А]	20	26	35	9	10	15	20	26	35	41	45
Люминесцентные лампы, обычное подключение пускателя дросселя	Ie [А]	20	26	35	5,5	8	13	15	22,5	29	36	47
Люминесцентные лампы, двухконтурная схема (с последовательной компенсацией)	Ie [А]	12	18	20	5	6,5	8,5	12	17,5	22,5	28	35
Электронные предвключенные устройства и светодиоды	Ie [А]	12	18	20	3,5	6	10	12	17,5	20	25	30
Ртутный пар - лампы высокого давления	Ie [А]	12	18	20	3,5	6	10	12	17,5	20	25	30
Металлогалоидные лампы	Ie [А]	12	18	20	3,5	6	10	12	17,5	20	25	30
Натриевые лампы низкого давления	Ie [А]	7,5	10	12	3	4	6	7,5	10	12	15	22

	DIL	M65	M80	M95	M115	M150	M185A	M225A	M250A	M300A	M400A	M500A
допустимая компенсационная емкость	Cmax [мФ]	500	550	620	830	970	2055	2300	2600	3000	3250	3500

Лампы накаливания	Ie [А]	55	67	79	95	125	153	187	208	349	332	415
Ртутные лампы	Ie [А]	45	65	67	80	110	123	150	167	200	266	332
Люминесцентные лампы, обычное подключение пускателя дросселя	Ie [А]	55	95	100	125	145	207	237	263	300	375	525
Люминесцентные лампы, обычное подключение пускателя дросселя	Ie [А]	59	71	95	100	138	186	213	236	270	338	473
Люминесцентные лампы, двухконтурная схема (с последовательной компенсацией)	Ie [А]	45,5	56	66,5	80,5	105	130	158	175	210	280	350
Электронные предвключенные устройства и светодиоды	Ie [А]	36	55	60	80	95	138	158	175	200	250	350
Ртутный пар - лампы высокого давления	Ie [А]	36	55	60	80	95	138	158	175	200	250	350
Металлогалоидные лампы	Ie [А]	36	55	60	80	95	138	158	175	200	250	350
Натриевые лампы низкого давления	Ie [А]	25	35	40	50	70	100	11	123	140	175	245

Для ламп с компенсацией сумма емкостей не должна превышать макс. допустимую емкостную нагрузку (Cmax) контакторов! Значения в таблице указаны для каждого токопровода контакторов.

Технические характеристики

Общая информация
Стандарты и предписания			IEC/EN 60947, VDE 0660, UL, CSA
Механический срок службы
Работа от перем. тока	Переключения	x 10⁶	1
Частота коммутаций, механическая
Работа от перем. тока	Переключения/ч		60
максимальная частота коммутаций		S/h
электрический	Переключения/ч		60
Стойкость к климатическим воздействиям			Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей среды
разомкнут		°C	-25 - +60
в капсульном корпусе		°C	- 25 - 40
Хранение		°C	- 40 - 80
установочное положение
Удароустойчивость (IEC/EN 60068-2-27)
Импульс полусинуса 10 мс
Удароустойчивость		g	6.9
Класс защиты			IP00
Вес
Работа от перем. тока		кг	0.42
Цепи главного тока
Номинальная устойчивость к импульсу	U_imp	В перем. тока	8000
Категория перенапряжения / степень загрязнения			III/3
Номинальные выдерживаемые напряжения изоляции	U_i	В перем. тока	690
Номинальное напряжение	U_e	В перем. тока	690
Включающая способность		A	350
Отключающая способность	380/400 В	A	250
Электрический срок службы	Переключения		10000
защита от короткого замыкания, макс. предохранитель
400 В	gG/gL 500 В	A	100
Переменное напряжение
AC-1
Расчетный рабочий ток
обычный термический ток, 3-полюсный, 50 - 60 Гц
разомкнут
при 40 °C	I_th=I_e	A	40
при 60 °C	I_th=I_e	A	35
AC-5a Эксплуатация
220 B 230 B	I_e	A	18
380 B 400 B	I_e	A	18
AC-5b Эксплуатация
220 B 230 B	I_e	A	21
380 B 400 B	I_e	A	21
380 B 400 B	I_e	A	21
Ламповые нагрузки
Лампы накаливания		A	21
Ртутные лампы		A	16
Ламповая нагрузка на люминесцентные лампы 10 x 58 В при 230/240 В переменного тока
обычное подключение пускателя дросселя		A	26
Двухконтурная схема		A	26
Электронные предвключённые устройства		A	18
Ртутный пар - лампы высокого давления		A	18
Металлогалоидные лампы		A	18
Натриевые лампы высокого давления		A	18
Натриевые лампы низкого давления		A	10
максимально допустимая компенсационная емкость		µF	470
другие технические характеристики
как силовой контактор	DIL		M25

Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности	I_n	A	21
Потеря мощности на полюс, в зависимости от тока	P_vid	W	1
Потеря мощности оборудования, в зависимости от тока	P_vid	W	3
Статическая потеря мощности, не зависит от тока	P_vs	W	2.1
Способность отдавать потери мощности	P_ve	W	0
Мин. рабочая температура		°C	-25
Макс. рабочая температура		°C	60
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость			Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции			Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве			Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве			Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению			Требования производственного стандарта выполнены.
10.2.5 Подъём			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки			Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока			Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев			Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция			Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)

Low-voltage industrial components (EG000017) / Power contactor, AC switching (EC000066)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Contactor (LV) / Power contactor, AC switching (ecl@ss8.1-27-37-10-03 [AAB718012])
Rated control supply voltage Us at AC 50HZ	V	400 - 400
Rated control supply voltage Us at AC 60HZ	V	440 - 440
Rated control supply voltage Us at DC	V	0 - 0
Voltage type for actuating		AC
Rated operation current Ie at AC-1, 400 V	A	18
Rated operation current Ie at AC-3, 400 V	A	0
Rated operation power at AC-3, 400 V	kW	0
Rated operation current Ie at AC-4, 400 V	A	0
Rated operation power Ie at AC-4, 400 V	kW	0
Modular version		No
Number of auxiliary contacts as normally open contact		0
Number of auxiliary contacts as normally closed contact		0
Type of electrical connection of main circuit		Screw connection
Number of normally closed contacts as main contact		0
Number of main contacts as normally open contact		3
