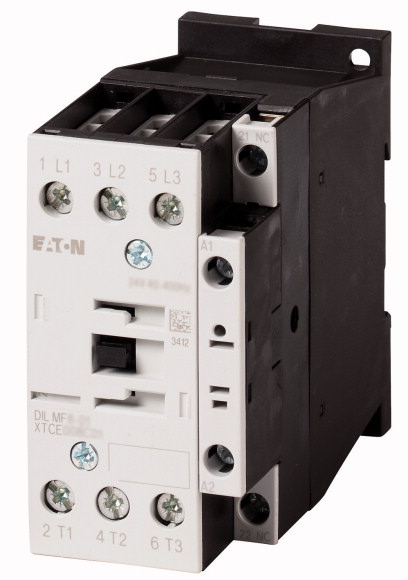

Контактор с электронной катушкой 25А, управляющее напряжение 24В, 1НЗ доп. контакт, категория применения AC-3, AC-4 (DILMF25-01(RAC24))

Отложить

Сравнить

Артикул: 104446

Внутрений код: EAT-104446

Дилерский сертификат 56 кб

Техническая документация 441,9 кб

Предварительный просмотр в 3D

Характеристики

Количество полюсов

—

Номинальный ток АС-3, 400В; А

—

Тип управляющего напряжения

—

24-48V AC

• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)

46 278.53 руб./шт

В корзину

Купить в 1 клик

Рассчитать доставку

Короткий срок поставки

Клиентский сервис

Доступная цена

Товар сертифицирован

Программа поставок

Ассортимент			Силовые контакторы
Применение			Силовой контактор для полупроводников согласно SEMI F47
Подассортимент			Силовые контакторы до 150 A с электронным приводом
Категория применения			AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивления AC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работы AC-4: электродвигатели с короткозамкнутым ротором: пуск, противотоковое торможение, реверсирование, режим старт-стоп

Примечание			Подходит также для двигателей класса эффективности IE3. Устройства, совместимые с IE3, обозначаются логотипом на упаковке.
Техника присоединения			Винтовые клеммы
Расчетный рабочий ток
AC-3
380 B 400 B	I_e	A	25
AC-1
обычный термический ток, 3-полюсный, 50 - 60 Гц
разомкнут
при 40 °C	I_th=I_e	A	45
в капсульном корпусе	I_th	A	36
обычный термический ток, 1-полюсный
разомкнут	I_th	A	100
в капсульном корпусе	I_th	A	90
максимальная расчетная эксплуатационная мощность трехфазных двигателей 50 - 60 Гц
AC-3
220 B 230 B	P	кВт	7.5
380 B 400 B	P	кВт	11
660 B 690 B	P	кВт	14
AC-4
220 B 230 B	P	кВт	3.5
380 B 400 B	P	кВт	6
660 B 690 B	P	кВт	8.5
Назначение контактов
Разм. = размыкающий контакт			1 разм.
графические условные обозначения
указания			Коммутирующие элементы согласно EN 50012. Встроенная схема защиты. С зеркальным контактом

Технические характеристики

Общая информация
установочное положение
Переменное напряжение
AC-1
Расчетный рабочий ток
обычный термический ток, 3-полюсный, 50 - 60 Гц
разомкнут
при 40 °C	I_th=I_e	A	45
при 50 °C	I_th=I_e	A	43
при 60 °C	I_th=I_e	A	40
в капсульном корпусе	I_th	A	36
обычный термический ток, 1-полюсный
разомкнут	I_th	A	100
в капсульном корпусе	I_th	A	90
AC-3
Расчетный рабочий ток
открытый, 3-полюсный, 50 - 60 Гц
220 B 230 B	I_e	A	25
240 В	I_e	A	25
380 B 400 B	I_e	A	25
415 В	I_e	A	25
440 В	I_e	A	25
500 В	I_e	A	25
660 B 690 B	I_e	A	15
Расчетная рабочая мощность	P	кВт
220 B 230 B	P	кВт	7.5
240 В	P	кВт	8.5
380 B 400 B	P	кВт	11
415 В	P	кВт	14.5
440 В	P	кВт	15.5
500 В	P	кВт	17.5
660 B 690 B	P	кВт	14
AC-4
открытый, 3-полюсный, 50 - 60 Гц
220 B 230 B	I_e	A	13
240 В	I_e	A	13
380 B 400 B	I_e	A	13
415 В	I_e	A	13
440 В	I_e	A	13
500 В	I_e	A	13
660 B 690 B	I_e	A	10
Расчетная рабочая мощность	P	кВт
220 B 230 B	P	кВт	3.5
240 В	P	кВт	4
380 B 400 B	P	кВт	6
415 В	P	кВт	6.5
440 В	P	кВт	7
500 В	P	кВт	8
660 B 690 B	P	кВт	8.5
Электрические тепловые потери
3-полюсный, при I_th (60°)		W	9.6
Электрические тепловые потери при I_e согласно AC-3/400 V		W	3.8
Механические приводы
Безопасность по напряжению
Работа от перем. тока	втягивание	x U_c	0.8 - 1.15
Работа от перем. тока	Отпускание	x U_c	0.2 - 0.5
Потребляемая мощность катушки в обесточенном состоянии и 1,0 x U_c
электронный привод	втягивание	VA	14
электронный привод	Удержание	VA	0.7
электронный привод	Удержание	W	0.7
Продолжительность включения		% продолжительность включения	100
Время переключения
Задержка замыкания		мс	40
Время открытия		мс	45
-подходит после			SEMI F47
Электромагнитная совместимость (ЭМС)
Излучаемые радиопомехи			согласно EN 60947-1
Иммунитет			согласно EN 60947-1
другие технические характеристики
как силовой контактор	DIL		M25
Опробованные рабочие характеристики
Коммутационная способность
максимальная мощность двигателя
трехфазн.
200 В 208 В		л.с.	7.5
230 В 240 В		л.с.	10
460 В 480 В		л.с.	15
575 В 600 В		л.с.	20
однофазный
115 В 120 В		л.с.	2
230 В 240 В		л.с.	5
Общее применение		A	40
Вспомогательный контакт
Пилотный режим
Работа от перем. тока			A600
Управляется постоянным током DC			P300
Общее применение
Перем. ток (AC)		В	600
Перем. ток (AC)		A	10
Пост. ток (DC)		В	250
Пост. ток (DC)		A	1
Short Circuit Current Rating		SCCR
Основная номинальная характеристика
SCCR		kA	5
Макс. предохранитель		A	125
макс. CB		A	125
480 В кор. замык.
SCCR (предохранитель)		kA	10/100
Макс. предохранитель		A	125/70 Class J
SCCR (CB)		kA	10/65
макс. CB		A	50/32
600 В кор. замык.
SCCR (предохранитель)		kA	10/100
Макс. предохранитель		A	125/100 Class J
SCCR (CB)		kA	10/22
макс. CB		A	50/32
Ном. характеристики специального назначения
Электроразрядные лампы (балласт)
480В 60Гц 3-фазн., 277В 60Гц 1-фазн.		A	40
600В 60Гц 3-фазн., 347В 60Гц 1-фазн.		A	40
Лампы накаливания (вольфрам)
480В 60Гц 3-фазн., 277В 60Гц 1-фазн.		A	40
600В 60Гц 3-фазн., 347В 60Гц 1-фазн.		A	40
Воздушные электронагреватели
480В 60Гц 3-фазн., 277В 60Гц 1-фазн.		A	40
600В 60Гц 3-фазн., 347В 60Гц 1-фазн.		A	40
Управление холодильной техникой (только CSA)
LRA 480В 60Гц 3-фазн.		A	240
FLA 480В 60Гц 3-фазн.		A	40
LRA 600В 60Гц 3-фазн.		A	180
FLA 600В 60Гц 3-фазн.		A	30
Ном. характеристики определенного назначения (100 000 циклов согл. UL 1995)
LRA 480В 60Гц 3-фазн.		A	150
FLA 480В 60Гц 3-фазн.		A	25
Управление лифтами
200В 60Гц 3-фазн.		л.с.	3
200В 60Гц 3-фазн.		A	11
240В 60Гц 3-фазн.		л.с.	5
240В 60Гц 3-фазн.		A	15.2
480В 60Гц 3-фазн.		л.с.	10
480В 60Гц 3-фазн.		A	14
600В 60Гц 3-фазн.		л.с.	15
600В 60Гц 3-фазн.		A	17

Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности	I_n	A	25
Потеря мощности на полюс, в зависимости от тока	P_vid	W	1.4
Потеря мощности оборудования, в зависимости от тока	P_vid	W	4.2
Статическая потеря мощности, не зависит от тока	P_vs	W	0.8
Способность отдавать потери мощности	P_ve	W	0
Мин. рабочая температура		°C	-25
Макс. рабочая температура		°C	60
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость			Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции			Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве			Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве			Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению			Требования производственного стандарта выполнены.
10.2.5 Подъём			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки			Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока			Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев			Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция			Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)

Low-voltage industrial components (EG000017) / Power contactor, AC switching (EC000066)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Contactor (LV) / Power contactor, AC switching (ecl@ss8.1-27-37-10-03 [AAB718012])
Rated control supply voltage Us at AC 50HZ	V	24 - 24
Rated control supply voltage Us at AC 60HZ	V	24 - 24
Rated control supply voltage Us at DC	V	0 - 0
Voltage type for actuating		AC
Rated operation current Ie at AC-1, 400 V	A	45
Rated operation current Ie at AC-3, 400 V	A	25
Rated operation power at AC-3, 400 V	kW	11
Rated operation current Ie at AC-4, 400 V	A	13
Rated operation power Ie at AC-4, 400 V	kW	6
Modular version		No
Number of auxiliary contacts as normally open contact		0
Number of auxiliary contacts as normally closed contact		1
Type of electrical connection of main circuit		Screw connection
Number of normally closed contacts as main contact		0
Number of main contacts as normally open contact		3

Апробации

Product Standards			IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 No. 60947-4-1-14; CE marking
UL File No.			E29096
UL Category Control No.			NLDX
CSA File No.			012528
CSA Class No.			2411-03, 3211-04
North America Certification			UL listed, CSA certified
Specially designed for North America			No

Документы

Техническая документация 441,9 кб

Дилерский сертификат 56 кб
