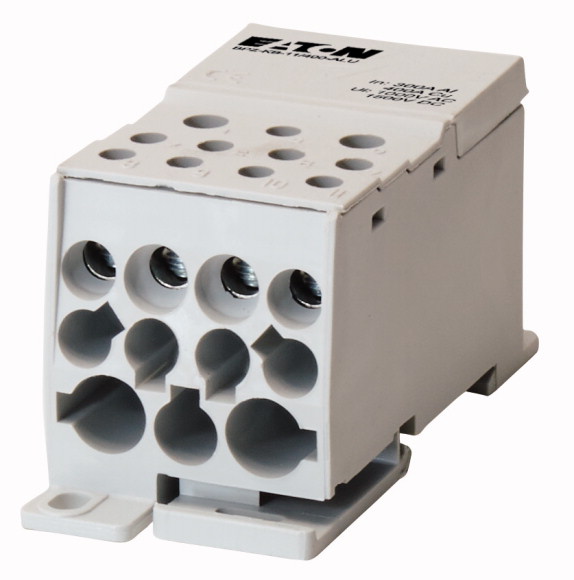

Артикул:
102706
Внутрений код:
EAT-102706
Дилерский сертификат
56 кб
Техническая документация
208,2 кб
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
11 168.40 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Mounting type |
Floor standing distribution board Surface mounted Flush mounted |
||
Материал |
Алюминий | ||
Класс защиты |
IP20 | ||
установочное положение |
универсальные | ||
Полюсы |
1-полюсный | ||
ширина |
мм | 44 | |
Глубина |
мм | 49 | |
Высота |
мм | 95 | |
Number of clamping units per pole |
12 | ||
Расчетный рабочий ток |
A | 400 |
Технические характеристики
| Общая информация | |||
Стандарты и предписания |
IEC 60 947 -7 -1 | ||
RoHS (в соответствии с директивой ЕС 2002/95/EG Европейского Парламента и Совета) |
соответствующий | ||
Температуроустойчивость |
°C | 100 | |
Класс пожароустойчивости по UL94 |
V-0 | ||
Значение CTI изоляции |
В | 600 | |
Класс защиты |
IP20 | ||
Указания по монтажу |
Монтаж на DIN-рейку и на монтажную панель Экономия времени при электрической разводке Ок. 80% сэкономленного места Модульный монтаж, с помощью нескольких блоков могут быть построены системы на 1 - 4 полюса |
||
Important |
This Power Distribution Block is suitable for ALU and CU conductors. Please pay attention to the common handling guidelines when connecting the Aluminium conductors. Clean and brush the contact surfaces and lubricate them with an appropriate grease. As precaution the connections should get retightened regularly. |
||
| Электрический | |||
IEC |
|||
Макс. электрическая нагрузка / Cu |
A | 300 | |
Макс. рабочее напряжение / Cu |
В перем. тока | 1000 | |
Макс. рабочее напряжение / Cu |
В пост. тока | 1500 | |
Номинальная устойчивость к импульсному току |
Ipk | кА | 51 |
Номинальная устойчивость к токовым нагрузкам при коротком замыкании (t=1s) |
Icw | кА | 21 |
| материал | |||
Материал |
|||
Корпус клеммы |
Латунь | ||
корпус |
PA66 | ||
Резьбовой штифт с внутренним шестигранником |
Сталь | ||
Качество поверхности |
|||
Корпус клеммы |
Никелированный | ||
Резьбовой штифт с внутренним шестигранником |
Оцинкованный | ||
Цвет |
|||
корпус |
серый, RAL 7035 | ||
| Поперечные сечения соединения | |||
Доступ |
|||
одножильный/многожильный |
мм? | 95 - 185 | |
одножильный/многожильный |
AWG | 3/0 - 350 MCM | |
тонкопроволочный (с оконечной муфтой) |
мм? | 95 - 150 | |
тонкопроволочный (с оконечной муфтой) |
AWG | 3/0 - 5/0 | |
Bращающий момент |
Нм | 25 | |
Bращающий момент |
lbf | 221,2 | |
Отвод |
|||
одножильный/многожильный |
мм? |
2.5 - 35 2.5 - 16 2.5 - 10 |
|
одножильный/многожильный |
AWG |
14 - 2 14 - 6 14 - 8 |
|
тонкопроволочный (с оконечной муфтой) |
мм? |
2.5 - 25 2.5 - 16 2.5 - 10 |
|
тонкопроволочный (с оконечной муфтой) |
AWG |
14 - 4 14 - 6 14 - 8 |
|
Bращающий момент |
Нм |
3,5 - 7 2 - 3 2 - 3 |
|
Bращающий момент |
lbf |
31 - 62 17,7 - 26,5 17,7 - 26,5 |
Технические характеристики согласно ETIM 6.0
| Energy distribution systems (EG000015) / Distributor assembly terminal blocks (EC001894) | |||
| Electric engineering, automation, process control engineering / Electrical insulation and connecting material / Energy distribution system / Distributor assembly terminal blocks (ecl@ss8.1-27-40-06-09 [ACO381008]) | |||
Height |
mm | 95.4 | |
Width |
mm | 44.5 | |
Depth |
mm | 49 | |
Max. rated current |
A | 400 | |
Number of poles |
1 | ||
Conductor cross section flexible (fine-strand) with cable end sleeve |
mm? | 2.5 - 185 | |
Conductor cross section solid (solid, stranded) |
mm? | 2.5 - 185 | |
Number of clamp positions per pole |
12 | ||
With PE-rail |
No | ||
With N-rail |
No |
