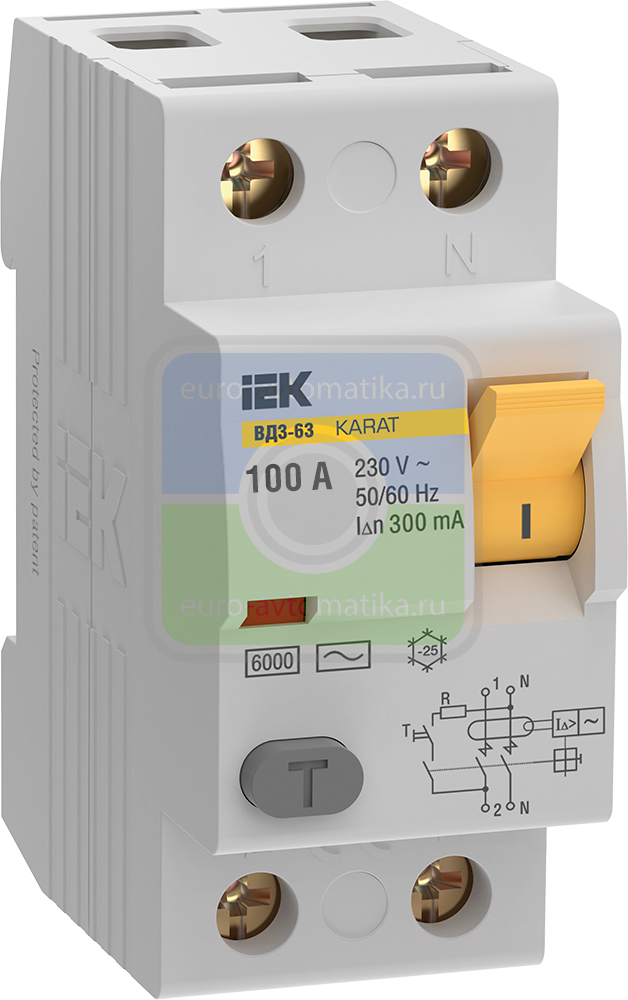

Выключатель дифференциального тока без встроенной защиты от сверхтоков типа ВД3-63 серии KARAT предназначен для автоматического выключения питания при повреждении изоляции в однофазных и трехфазных электрических цепях переменного тока номинальным напряжением до 400 В частотой 50 Гц.
Выключатель электромеханического типа и является функционально не зависящим от напряжения сети и предназначен для эксплуатации в жилых, общественных и промышленных объектах, на строительных площадках и устанавливаются в низковольтные комплектные устройства ввода и распределения, со степенью защиты не ниже IP30.
ВДТ не предназначен для отключения токов короткого замыкания и токов перегрузки.
- Электромеханическая схема без электронных компонентов.
- Выдерживаемый момент затяжки винта вывода при помощи отвертки 4 Н-м.
- Условный ток короткого замыкания 6 кА.
- Независимый индикатор положения контактов.
- Широкий диапазон рабочих температур от -25°С до +45°С.
- Не имеет собственного потребления электроэнергии и сохраняет работоспособность при обрыве нулевого проводника.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
| Номинальный ток, А | 100 |
| Количество полюсов | 2 |
| Условный номин диф ток КЗ, кА | 6 |
| Номин ток утечки, А | 0.30 |
| Тип тока утечки | Переменный (AC) |
| Селективная защита | Нет |
| Номин импульсное выдерживаемое напряжение, кВ | 6 |
| Номин напряжение изоляции Ui, В | 415 |
| Импульсная прочность, кА | - |
| откл способность при коротком замыкании-Icw, кА | 6 |
| Номин неоткл диф ток, мА | 150.0 |
| Момент затяжки, нм | 2 |
| Режим работы | Продолжительный-S1 |
| Макс сечение входящего кабеля, мм² | 50 |
| Тип монтажа | На DIN-рейку |
| Номин раб напряжение, В | 230 |
| Ширина по количеству модульных расстояний | 2 |
| Электр износостойкость, циклов | 4000 |
| Степень защиты - IP | IP20 |
| Частота | 50/60 Гц |
| Номин условный ток короткого замыкания Icn, А | 6000 |
| Номин ток, А | 100 |
| Мех износостойкость, циклов | 10000 |
| Сечение многожильного гибкого провода, мм² | 1,5...35 |
| Сечение одножильного жёсткого провода, мм² | 1,5...50 |
| Рабочая температура окружающей среды, °C | -25...45 |
