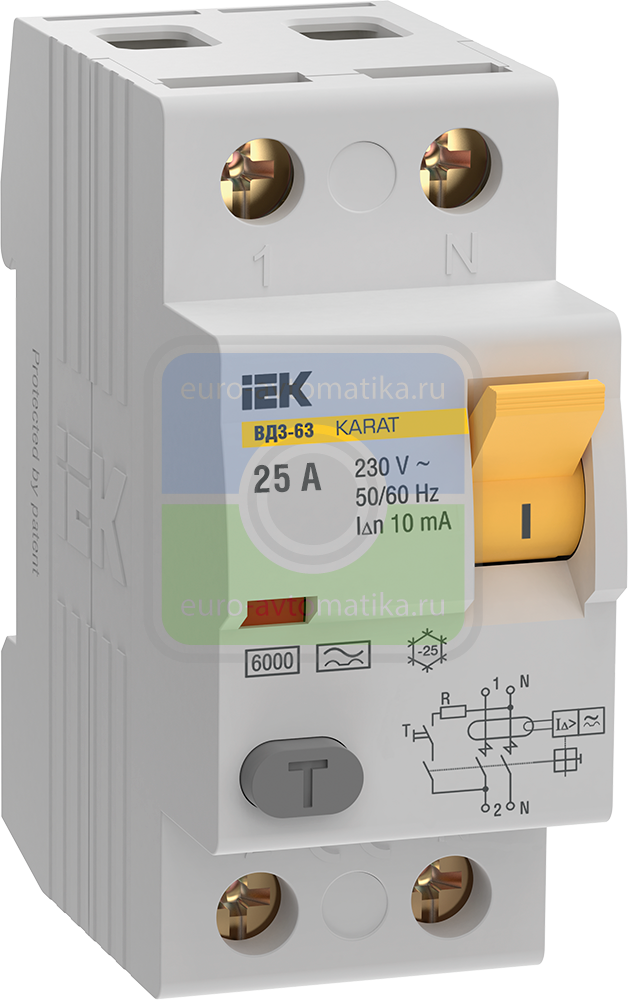

Выключатель дифференциального тока без встроенной защиты от сверхтоков типа ВД3-63 серии KARAT предназначен для автоматического выключения питания при повреждении изоляции в однофазных и трехфазных электрических цепях переменного тока номинальным напряжением до 400 В частотой 50 Гц.
Выключатель электромеханического типа и является функционально не зависящим от напряжения сети и предназначен для эксплуатации в жилых, общественных и промышленных объектах, на строительных площадках и устанавливаются в низковольтные комплектные устройства ввода и распределения, со степенью защиты не ниже IP30.
ВДТ не предназначен для отключения токов короткого замыкания и токов перегрузки.
- Электромеханическая схема без электронных компонентов.
- Выдерживаемый момент затяжки винта вывода при помощи отвертки 4 Н-м.
- Условный ток короткого замыкания 6 кА.
- Независимый индикатор положения контактов.
- Широкий диапазон рабочих температур от -25°С до +45°С.
- Не имеет собственного потребления электроэнергии и сохраняет работоспособность при обрыве нулевого проводника.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Номинальный ток, А | 25 |
Количество полюсов | 2 |
Условный номин диф ток КЗ, кА | 6 |
Номин ток утечки, А | 0.01 |
Тип тока утечки | A |
Селективная защита | Нет |
Импульсная прочность, кА | - |
Номин импульсное выдерживаемое напряжение, кВ | 6 |
Номин неоткл диф ток, мА | 5.0 |
Номин условный ток короткого замыкания Icn, А | 6000 |
Номин ток, А | 25 |
Степень защиты - IP | IP20 |
Мех износостойкость, циклов | 10000 |
Номин напряжение изоляции Ui, В | 415 |
откл способность при коротком замыкании-Icw, кА | 6 |
Номин раб напряжение, В | 230 |
Ширина по количеству модульных расстояний | 2 |
Макс сечение входящего кабеля, мм² | 50 |
Режим работы | Продолжительный-S1 |
Частота | 50/60 Гц |
Тип монтажа | На DIN-рейку |
Момент затяжки, нм | 2 |
Электр износостойкость, циклов | 4000 |
Рабочая температура окружающей среды, °C | -25...45 |
Сечение одножильного жёсткого провода, мм² | 1,5...50 |
Сечение многожильного гибкого провода, мм² | 1,5...35 |
