Артикул:
135530
Внутрений код:
EAT-135530
Дилерский сертификат
56 кб
Техническая документация
227,1 кб
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
98 882.99 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Ассортимент |
Абоненты SmartWire-DT | ||
Подассортимент |

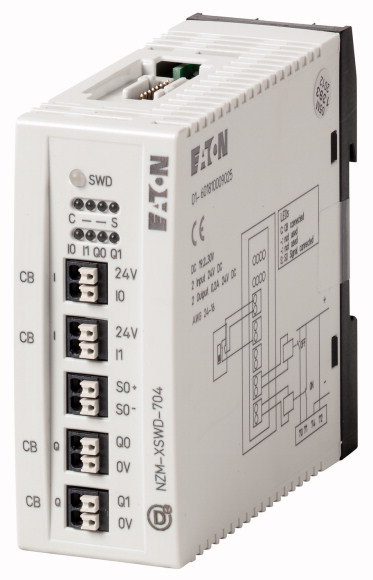

Модуль SmartWire-DT автоматический выключатель NZM | ||
Ассортимент |
Дополнительное оснащение | ||
Стандарт/сертификат |
IEC | ||
Типоразмер |
NZM2/3/4 | ||
Принадлежности |
Принадлежности диагностика, коммуникация | ||
Функция |
Модуль реализует обмен данными между NZM2/3/4 с электронным расцепителем и SmartWire-DT. | ||
Описание |
Выключатель с дистанционным приводом также можно переключать дистанционно с помощью модуля. 2 цифровых входа для статуса переключателя 2 транзисторных выхода для дистанционной коммутации Память для остаточных энергетических данных (кВтч) Энергетические данные передаются через цифровой вход (S 0) от внешнего энергетического измерительного модуля NZN...-XMC-SO. |
||
Сообщения |
Данные о состоянии NZM: ВКЛ./ВЫКЛ./СРАБОТАЛ Предупреждения о нагрузке Причина последнего срабатывания Фактическое значение тока в A Тип выключателя текущие заданные значения поворотного кодировочного выключателя |
||
Информация о комплекте поставки |
В комплект поставки входит соединительный кабель (1,90 м) для автоматического выключателя и 2 вспомогательных контакта NZM (1 х замыкающий контакт, 1 х размыкающий контакт). | ||
Применяемое для |
Интерфейс SWD для автоматических выключателей NZM | ||
Подключение к SmartWire-DT |
да |
Технические характеристики
| Общая информация | |||||||||||||||||||||||||||||||||||||||||||||
Стандарты и положения |
IEC/EN 61131-2 EN 50178 |
||||||||||||||||||||||||||||||||||||||||||||
Размеры (Ш x В x Г) |
мм | 35 x 90 x 101 | |||||||||||||||||||||||||||||||||||||||||||
Вес |
кг | 0.1 | |||||||||||||||||||||||||||||||||||||||||||
Монтаж |
DIN рейка IEC/EN 60715, 35 мм | ||||||||||||||||||||||||||||||||||||||||||||
установочное положение |
вертикально | ||||||||||||||||||||||||||||||||||||||||||||
| Климатические внешние условия | |||||||||||||||||||||||||||||||||||||||||||||
Относительная влажность воздуха |
|||||||||||||||||||||||||||||||||||||||||||||
Конденсация |
Предотвратить конденсацию, воспользовавшись соответствующими мерами | ||||||||||||||||||||||||||||||||||||||||||||
относительная влажность воздуха, без конденсации (IEC/EN 60068-2-30) |
% | 5 - 95 | |||||||||||||||||||||||||||||||||||||||||||
| Механические внешние условия | |||||||||||||||||||||||||||||||||||||||||||||
Класс защиты (IEC/EN 60529, EN50178, VBG 4) |
IP20 | ||||||||||||||||||||||||||||||||||||||||||||
Колебания (IEC/EN 61131-2:2008) |
|||||||||||||||||||||||||||||||||||||||||||||
постоянная амплитуда 3,5 мм |
Гц | 5 - 8.4 | |||||||||||||||||||||||||||||||||||||||||||
постоянное ускорение 1 г |
Гц | 8.4 - 150 | |||||||||||||||||||||||||||||||||||||||||||
Удароустойчивость (IEC/EN 60068-2-27) полусинус 15 г/11 мс |
Шоки | 9 | |||||||||||||||||||||||||||||||||||||||||||
Падение (IEC/EN 60068-2-31) |
Высота падения | мм | 50 | ||||||||||||||||||||||||||||||||||||||||||
свободное падение, в упаковке (IEC/EN 60068-2-32) |
M | 0.3 | |||||||||||||||||||||||||||||||||||||||||||
| Электромагнитная совместимость (ЭМС) | |||||||||||||||||||||||||||||||||||||||||||||
Категория перенапряжения |
II | ||||||||||||||||||||||||||||||||||||||||||||
Степень загрязнения |
2 | ||||||||||||||||||||||||||||||||||||||||||||
Электростатическая разрядка (IEC/EN 61131-2:2008) |
|||||||||||||||||||||||||||||||||||||||||||||
Выход воздуха (уровень 3) |
кВ | 8 | |||||||||||||||||||||||||||||||||||||||||||
Разряд контакта (уровень 2) |
кВ | 4 | |||||||||||||||||||||||||||||||||||||||||||
Электромагнитные поля (IEC/EN 61131-2:2008) |
|||||||||||||||||||||||||||||||||||||||||||||
80 - 1000 мГц |
V/m | 10 | |||||||||||||||||||||||||||||||||||||||||||
1,4 - 2 ГГц |
V/m | 3 | |||||||||||||||||||||||||||||||||||||||||||
2 - 2,7 ГГц |
V/m | 1 | |||||||||||||||||||||||||||||||||||||||||||
Подавление радиочастотных помех (SmartWire-DT) |
EN 55011 Класс A | ||||||||||||||||||||||||||||||||||||||||||||
Импульсное напряжение (IEC/EN 61131-2:2008, уровень 3) |
|||||||||||||||||||||||||||||||||||||||||||||
Кабель питания |
кВ | 2 | |||||||||||||||||||||||||||||||||||||||||||
Сигнальные провода |
кВ | 1 | |||||||||||||||||||||||||||||||||||||||||||
Кабели SmartWire-DT |
кВ | 1 | |||||||||||||||||||||||||||||||||||||||||||
Впуск (IEC/EN 61131-2:2008, уровень 3) |
В | 10 | |||||||||||||||||||||||||||||||||||||||||||
| Сеть SmartWire-DT | |||||||||||||||||||||||||||||||||||||||||||||
Тип абонента |
Абоненты SmartWire-DT (подчиненное устройство) | ||||||||||||||||||||||||||||||||||||||||||||
Настройка скорости передачи данных (скорость в бодах) |
автоматически | ||||||||||||||||||||||||||||||||||||||||||||
Состояние SmartWire-DT |
Светодиод | зеленый | |||||||||||||||||||||||||||||||||||||||||||
Подключение |
Разъем, 8-полюсный Соединительный штекер: разъём внешнего устройства SWD4-8SF2-5 |
||||||||||||||||||||||||||||||||||||||||||||
Потребляемая мощность (15-В питание SWD) |
|
||||||||||||||||||||||||||||||||||||||||||||
| Подсоединение питания и входа-выхода | |||||||||||||||||||||||||||||||||||||||||||||
Подсоединение входа-выхода датчика |
|||||||||||||||||||||||||||||||||||||||||||||
Способ подключения |
Вставные клеммы | ||||||||||||||||||||||||||||||||||||||||||||
одножильный |
мм2 | 0,2 - 1,5 (AWG 24 - 16) | |||||||||||||||||||||||||||||||||||||||||||
тонкопроволочный с оконечной муфтой |
мм2 | 0,25 - 1,5 | |||||||||||||||||||||||||||||||||||||||||||
| Цифровые входы | |||||||||||||||||||||||||||||||||||||||||||||
Количество |
8 | ||||||||||||||||||||||||||||||||||||||||||||
входной ток |
мА | тип. 4 при 24 В пост. тока | |||||||||||||||||||||||||||||||||||||||||||
Тип предельного значения 1 |
Low < 5 В постоянного тока;High > 15 В постоянного тока | ||||||||||||||||||||||||||||||||||||||||||||
Задержка на входе |
High->Low < 0,2 мс Low -> High тип. < 0,2 мс |
||||||||||||||||||||||||||||||||||||||||||||
Индикация состояния входов |
Светодиод | желтый | |||||||||||||||||||||||||||||||||||||||||||
| Цифровые полупроводниковые выходы | |||||||||||||||||||||||||||||||||||||||||||||
Количество |
4 | ||||||||||||||||||||||||||||||||||||||||||||
выходной ток |
A | тип. 0,5 при 24 В пост. тока | |||||||||||||||||||||||||||||||||||||||||||
Ток расцепителя короткого замыкания |
A | макс. 1,2 на 3 мс. | |||||||||||||||||||||||||||||||||||||||||||
Ламповая нагрузка |
RLL | W |
|
||||||||||||||||||||||||||||||||||||||||||
с защитой от перегрузки |
да, с диагностикой | ||||||||||||||||||||||||||||||||||||||||||||
Коммутационная способность |
EN 60947-5-1 категория применения DC-13 | ||||||||||||||||||||||||||||||||||||||||||||
| Гальваническое разделение | |||||||||||||||||||||||||||||||||||||||||||||
Входы к SmartWire-DT |
да | ||||||||||||||||||||||||||||||||||||||||||||
Выходы для SmartWire-DT |
да |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 55 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| PLC's (EG000024) / Fieldbus, decentr. periphery - communication module (EC001604) | |||
| Electric engineering, automation, process control engineering / Control / Field bus, decentralized peripheral / Field bus, decentralized peripheral - communications module (ecl@ss8.1-27-24-26-08 [BAA073010]) | |||
Supply voltage AC 50 Hz |
V | 0 - 0 | |
Supply voltage AC 60 Hz |
V | 0 - 0 | |
Supply voltage DC |
V | 24 - 24 | |
Voltage type of supply voltage |
DC | ||
Supporting protocol for TCP/IP |
No | ||
Supporting protocol for PROFIBUS |
No | ||
Supporting protocol for CAN |
No | ||
Supporting protocol for INTERBUS |
No | ||
Supporting protocol for ASI |
No | ||
Supporting protocol for KNX |
No | ||
Supporting protocol for MODBUS |
No | ||
Supporting protocol for Data-Highway |
No | ||
Supporting protocol for DeviceNet |
No | ||
Supporting protocol for SUCONET |
No | ||
Supporting protocol for LON |
No | ||
Supporting protocol for SERCOS |
No | ||
Supporting protocol for PROFINET IO |
No | ||
Supporting protocol for PROFINET CBA |
No | ||
Supporting protocol for Foundation Fieldbus |
No | ||
Supporting protocol for EtherNet/IP |
No | ||
Supporting protocol for AS-Interface Safety at Work |
No | ||
Supporting protocol for DeviceNet Safety |
No | ||
Supporting protocol for INTERBUS-Safety |
No | ||
Supporting protocol for PROFIsafe |
No | ||
Supporting protocol for SafetyBUS p |
No | ||
Supporting protocol for other bus systems |
Yes | ||
Radio standard Bluetooth |
No | ||
Radio standard WLAN 802.11 |
No | ||
Radio standard GPRS |
No | ||
Radio standard GSM |
No | ||
Radio standard UMTS |
No | ||
IO link master |
No | ||
System accessory |
Yes | ||
Degree of protection (IP) |
IP20 | ||
With potential separation |
Yes | ||
Fieldbus connection over separate bus coupler possible |
Yes | ||
Rail mounting possible |
Yes | ||
Wall mounting/direct mounting |
Yes | ||
Front build in possible |
No | ||
Rack-assembly possible |
No | ||
Suitable for safety functions |
No | ||
Category according to EN 954-1 |
B | ||
SIL according to IEC 61508 |
None | ||
Performance level acc. to EN ISO 13849-1 |
None | ||
Appendant operation agent (Ex ia) |
No | ||
Appendant operation agent (Ex ib) |
No | ||
Explosion safety category for gas |
None | ||
Explosion safety category for dust |
None | ||
Width |
mm | 35 | |
Height |
mm | 90 | |
Depth |
mm | 101 |
Документы
Техническая документация
227,1 кб
Дилерский сертификат
56 кб
Банковский перевод: счет на оплату формируется после оформления заказа или отправки заявки в произвольной форме на электронную почту info@euro-avtomatika.ru. Специалист свяжется с вами для уточнения деталей.
Самовывоз с нашего склада:
По адресу: Московская область, Люберецкий район, п. Томилино, мкр. Птицефабрика, стр. лит. А, офис 109. Мы есть на Яндекс.Карты.
Доставка до двери
Осуществляется курьерской службой или транспортной компанией (на Ваш выбор).
Мы работаем с ведущими транспортными компаниями и доставляем заказы во все регионы России и Казахстана.
Доставка до терминала
Транспортной компании в Москва – БЕСПЛАТНО.
Отзывы
Оставить отзыв
Загрузка отзывов...
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
