Ассортимент |
Абоненты SmartWire-DT | ||
Подассортимент |
Модуль PKE SmartWire-DT для пусковой сборки | ||
Основная функция |
Защита двигателя Защита двигателя для тяжелого пуска |
||
Ассортимент |
Дополнительное оснащение | ||
Принадлежности |

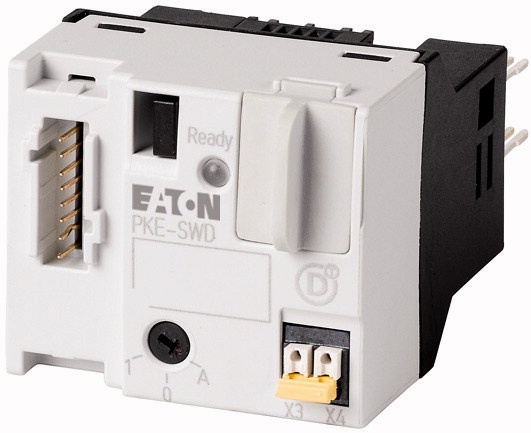

Модуль PKE SmartWire-DT (пусковая сборка) | ||
Функция |
для подключения пусковой сборки PKE MSC-DEA с расцепляющими модулями PKE-XTUA-... до 15 кВт/400 В номинальной мощности мотора на SmartWire-Darwin | ||
Описание |
Установка на силовые контакторы DILM с управляющим напряжением 24 В постоянного тока. Для силового контактора и PKE требуется один модуль Для управления реверсивными пускателями требуется дополнительный контакторный модуль SWD. 1 электрическая блокировка для монтажа реверсивных пускателей. 1-0-A-переключатель для ручного управления или автоматического режима. Функция реле перегрузки на выбор (ZMR) для отключения силового контактора в случае перегрузки. Набор проводов DILM 12-XRL и PKZM0-XRM12 не применяется. При потребляемой мощности защитных катушек > 3 A (UL/CSA > 2 A) использовать модуль Powerfeed. Подключения A2 не должны перемыкаться. |
||
Сообщения |
Коммутационные положения контактора/PKE/1-0-A-выключатель Ток двигателя в % Тепловая модель двигателя в % Сигнализации срабатывания (перегрузка, короткое замыкание,...) Настроенное значение расцепителя перегрузки Настроенное значение степени инерции (CLASS) Тип расцепляющего модуля |
||
Команды |
Управление силовым контактором Активация функции реле перегрузки (ZMR) |
||
Информация о комплекте поставки |
в комплект поставки включен соединительный кабель между платой и расцепляющим модулем PKE-XTUA-… . | ||
Применяемое для |
DILM(C)7… - DILM(C)32 MSC-DEA |
||
Подключение к SmartWire-DT |
да | ||
Способ подключения |
Вставные клеммы |
Общая информация | |||
Стандарты и положения |
IEC/EN 61131-2 EN 50178 IEC/EN 60947 |
||
Размеры (Ш x В x Г) |
мм | 45 x 38 x 76 | |
Вес |
кг | 0.04 | |
Монтаж |
на DILM7…DILM32 | ||
установочное положение |
как DILM7 до DILM32 | ||
Механические внешние условия | |||
Класс защиты (IEC/EN 60529, EN50178, VBG 4) |
IP20 | ||
Колебания (IEC/EN 61131-2:2008) |
|||
постоянная амплитуда 3,5 мм |
Гц | 5 - 8.4 | |
постоянное ускорение 1 г |
Гц | 8.4 - 150 | |
Удароустойчивость (IEC/EN 60068-2-27) полусинус 15 г/11 мс |
Шоки | 9 | |
Падение (IEC/EN 60068-2-31) |
Высота падения | мм | 50 |
свободное падение, в упаковке (IEC/EN 60068-2-32) |
M | 0.3 | |
Электромагнитная совместимость (ЭМС) | |||
Категория перенапряжения |
II | ||
Степень загрязнения |
2 | ||
Электростатическая разрядка (IEC/EN 61131-2:2008) |
|||
Выход воздуха (уровень 3) |
кВ | 8 | |
Разряд контакта (уровень 2) |
кВ | 4 | |
Электромагнитные поля (IEC/EN 61131-2:2008) |
|||
80 - 1000 мГц |
V/m | 10 | |
1,4 - 2 ГГц |
V/m | 3 | |
2 - 2,7 ГГц |
V/m | 1 | |
Подавление радиочастотных помех SmartWire-DT |
|||
Подавление радиочастотных помех |
EN 55011 Класс A | ||
Импульсное напряжение (IEC/EN 61131-2:2008, уровень 3) |
|||
Кабели SmartWire-DT |
|||
Сигнальные провода |
кВ | 1 | |
Кабели шины CAN/DP |
|||
Кабели SmartWire-DT |
кВ | 1 | |
Впуск (IEC/EN 61131-2:2008, уровень 3) |
В | 10 | |
Климатические внешние условия | |||
Рабочая температура (IEC 60068-2) |
°C | ||
Температура окружающей среды |
°C | -25 - +60 | |
Конденсация |
Предотвратить конденсацию, воспользовавшись соответствующими мерами | ||
Хранение |
? | °C | -30 - +70 |
относительная влажность воздуха, без конденсации (IEC/EN 60068-2-30) |
% | 5 - 95 | |
Сеть SmartWire-DT | |||
Тип абонента |
Абоненты SmartWire-DT (подчиненное устройство) | ||
Адресация |
автоматически | ||
Состояние SmartWire-DT |
Светодиод | зеленый/оранжевый | |
Подключение |
Разъем, 8-полюсный | ||
Подключение |
Разъём внешнего устройства SWD4-8SF2-5 | ||
Потребление тока |
мВт | ||
15-В питание SmartWire-Darwin |
мА | 58 | |
24 В постоянного тока управляющего напряжения SmartWire-Darwin |
Uaux | См. ток втягивания и удержания силового контактора (макс. 0,5 A). | |
Режим работы | |||
Ручной/автоматический режим |
да | ||
Настройка |
через поворотный переключатель | ||
Подсоединение вспомогательного контакта | |||
Длина провода |
M |
|
|
Способ подключения |
Вставные клеммы | ||
Поперечные сечения соединения | |||
одножильный |
мм2 | 0,2 - 1,5 (AWG 24 - 16) | |
тонкопроволочный с оконечной муфтой |
мм2 | 0,25 - 1,5 |
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 0 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 0.9 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 55 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
PLC's (EG000024) / Fieldbus, decentr. periphery - digital I/O module (EC001599) | |||
Electric engineering, automation, process control engineering / Control / Field bus, decentralized peripheral / Field bus, decentralized peripheral - digital I/O module (ecl@ss8.1-27-24-26-04 [BAA055011]) | |||
Supply voltage AC 50 Hz |
V | 0 - 0 | |
Supply voltage AC 60 Hz |
V | 0 - 0 | |
Supply voltage DC |
V | 15 - 15 | |
Voltage type of supply voltage |
DC | ||
Number of digital inputs |
0 | ||
Number of digital outputs |
1 | ||
Digital inputs configurable |
No | ||
Digital outputs configurable |
No | ||
Input current at signal 1 |
mA | 0 | |
Permitted voltage at input |
V | 15 - 15 | |
Type of voltage (input voltage) |
DC | ||
Type of digital output |
- | ||
Output current |
A | 0.5 | |
Permitted voltage at output |
V | 20.4 - 28.8 | |
Type of output voltage |
DC | ||
Short-circuit protection, outputs available |
No | ||
Number of HW-interfaces industrial Ethernet |
0 | ||
Number of HW-interfaces PROFINET |
0 | ||
Number of HW-interfaces RS-232 |
0 | ||
Number of HW-interfaces RS-422 |
0 | ||
Number of HW-interfaces RS-485 |
0 | ||
Number of HW-interfaces serial TTY |
0 | ||
Number of HW-interfaces parallel |
0 | ||
Number of HW-interfaces Wireless |
0 | ||
Number of HW-interfaces other |
2 | ||
With optical interface |
No | ||
Supporting protocol for TCP/IP |
No | ||
Supporting protocol for PROFIBUS |
No | ||
Supporting protocol for CAN |
No | ||
Supporting protocol for INTERBUS |
No | ||
Supporting protocol for ASI |
No | ||
Supporting protocol for KNX |
No | ||
Supporting protocol for MODBUS |
No | ||
Supporting protocol for Data-Highway |
No | ||
Supporting protocol for DeviceNet |
No | ||
Supporting protocol for SUCONET |
No | ||
Supporting protocol for LON |
No | ||
Supporting protocol for PROFINET IO |
No | ||
Supporting protocol for PROFINET CBA |
No | ||
Supporting protocol for SERCOS |
No | ||
Supporting protocol for Foundation Fieldbus |
No | ||
Supporting protocol for EtherNet/IP |
No | ||
Supporting protocol for AS-Interface Safety at Work |
No | ||
Supporting protocol for DeviceNet Safety |
No | ||
Supporting protocol for INTERBUS-Safety |
No | ||
Supporting protocol for PROFIsafe |
No | ||
Supporting protocol for SafetyBUS p |
No | ||
Supporting protocol for other bus systems |
Yes | ||
Radio standard Bluetooth |
No | ||
Radio standard WLAN 802.11 |
No | ||
Radio standard GPRS |
No | ||
Radio standard GSM |
No | ||
Radio standard UMTS |
No | ||
IO link master |
No | ||
System accessory |
Yes | ||
Degree of protection (IP) |
IP20 | ||
Type of electric connection |
Spring clamp connection | ||
Time delay at signal exchange |
ms | 10 - 84 | |
Fieldbus connection over separate bus coupler possible |
Yes | ||
Rail mounting possible |
No | ||
Wall mounting/direct mounting |
No | ||
Front build in possible |
No | ||
Rack-assembly possible |
No | ||
Suitable for safety functions |
No | ||
Category according to EN 954-1 |
1 | ||
SIL according to IEC 61508 |
None | ||
Performance level acc. to EN ISO 13849-1 |
None | ||
Appendant operation agent (Ex ia) |
No | ||
Appendant operation agent (Ex ib) |
No | ||
Explosion safety category for gas |
None | ||
Explosion safety category for dust |
None | ||
Width |
mm | 45 | |
Height |
mm | 38 | |
Depth |
mm | 77.3 |
