Артикул:
140158
Внутренний код:
EAT-140158
Дилерский сертификат
56 кб
Техническая документация
194,3 кб
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Функция |

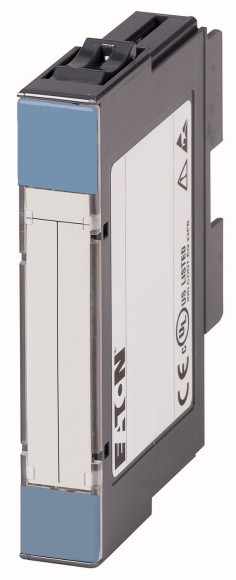

Модули ввода/вывода XI/ON | ||
функция |
Модуль записи XN | ||
Краткое описание |
4 аналоговых входа -10/0 до +10 В пост. тока 0/4 до 20 мА С возможностью переключения каналов |
||
Применяемое для |
XN-S6T-SBCSBC XN-S6S-SBCSBC |
Технические характеристики
| Общая информация | |||
Стандарты и предписания |
EN 61000-6-2 EN 61000-6-4 EN 61131-2 |
||
Гальваническое разделение |
да, через оптрон | ||
Температура окружающей среды |
|||
Температура окружающей среды, эксплуатация |
°C | 0 - +55 | |
Хранение, транспорт |
? | °C | -25 - +85 |
Относительная влажность воздуха |
|||
относительная влажность |
5 - 95 % (в помещении), уровень RH-2, без компенсации (при 45°C во время хранения) | ||
Механические внешние условия |
|||
Класс защиты |
IP20 | ||
Вредный газ |
ppm |
SO2: 10 (относит. влажность < 75 %, без конденсации) H2S: 1,0 (относит. влажность < 75%, без конденсации) |
|
Вибростойкость, условия применения |
согласно IEC/EN 60068-2-6 | ||
Удароустойчивость |
g | согл. IEC 60068-2-27 | |
Длительная ударопрочность (IEC/EN 60068-2-29) |
согласно IEC 60068-2-29 | ||
Опрокидывание и переворачивание |
согласно IEC 60068-2-31, свободное падение в соответствии с IEC 60068-2-32 | ||
Электромагнитная совместимость (ЭМС) |
|||
ESD |
Воздушный / контактный разряд | кВ | EN 61100-4-2 |
Электромагнитные поля |
(0,08…1) / (1,4…2) / (2…2,7) ГГц | V/m | EN 61100-4-2 |
Импульсное напряжение |
EN 61100-4-4 | ||
Скачок напряжения |
EN 61100-4-5 | ||
Впуск |
В | EN 61100-4-6 | |
Излучаемые радиопомехи (излучаемые, высокочастотные) |
(30...230 мГц) / (230...1000 мГц) | dB | EN 55016-2-3 |
Варианты напряжения/просадки напряжения |
EN 61131-2 | ||
Типовые испытания (Type Test) |
согласно EN 61131-2 | ||
Апробации |
CE, cULus | ||
Прочие технические характеристики (каталог для перелистывания) |
Технические характеристики | ||
| Аналоговые элементы ввода | |||
Измеряемые параметры |
Напряжение, ток | ||
Каналы |
Количество | 4 | |
Номинальное напряжение через клемму питания |
UL | 24 В пост. тока | |
Номинальный ток потребления из клеммы питания |
IL | мА |
20
|
Номинальный ток потребления из модульной шины |
IMB | мА |
50
|
Потеря мощности |
W | < 1 | |
входной ток |
мА | 0/4 - 20 | |
максимальный входной ток |
мА | 50 | |
входное напряжение |
-10/0 до +10 В пост. тока | ||
максимальное входное напряжение |
В пост. тока | 35 В длительное | |
Сопротивление на входе |
< 62 ?/> 98,5 ? | ||
Предельная частота (-3 дБ) |
Гц | 20 | |
Погрешность смещения нуля |
% |
0.1
|
|
Линейность |
% | 0,05 | |
Предел основной погрешности при 23 °C |
% | < 0.3 | |
Точность воспроизведения (отклонение) |
% | 0.05 | |
Температурный коэффициент |
300 имп./мин./°C от окончательного значения | ||
Разрешение аналого-цифрового преобразователя |
16 бит | ||
Принцип измерения |
Дельта сигма | ||
Представление измеренных значений |
16-битное целое число со знаком 12 бит целое число по левому краю |
||
Диагностика |
да | ||
Базовые модули |
|||
без C-подключения |
2-/3-провод XN-S6x-SBCSBC |
||
| Аналоговые модули вывода | |||
Измеряемые параметры |
Напряжение, ток | ||
Каналы |
Количество | 4 | |
Номинальное напряжение через клемму питания |
UL | 24 В пост. тока | |
Номинальный ток потребления из клеммы питания |
IL | мА |
20
|
Номинальный ток потребления из модульной шины |
IMB | мА |
50
|
Потеря мощности |
W | < 1 | |
Погрешность смещения нуля |
% |
0.1
|
|
Линейность |
% | 0,05 | |
Предел основной погрешности при 23 °C |
% | < 0.3 | |
Точность воспроизведения (отклонение) |
% | 0.05 | |
Температурный коэффициент |
300 имп./мин./°C от окончательного значения | ||
Представление измеренных значений |
16-битное целое число со знаком 12 бит целое число по левому краю |
||
Базовые модули |
|||
без C-подключения |
2-/3-провод XN-S6x-SBCSBC |
||
| Цифровые выходы | |||
Каналы |
Количество | 4 | |
Номинальное напряжение через клемму питания |
UL | 24 В пост. тока | |
Номинальный ток потребления из клеммы питания (при токе нагрузки = 0 mA) |
IL | мА |
20
|
Номинальный ток потребления из модульной шины |
IMB | мА |
50
|
Диагностика |
да | ||
| Цифровые входы | |||
Каналы |
Количество | 4 | |
Номинальное напряжение через клемму питания |
UL | 24 В пост. тока | |
Номинальный ток потребления из клеммы питания |
IL | мА |
20
|
Номинальный ток потребления из модульной шины |
IMB | мА |
50
|
Потеря мощности |
W | < 1 | |
Базовые модули |
|||
без C-подключения |
2-/3-провод XN-S6x-SBCSBC |
||
| Модули реле | |||
Номинальное напряжение через клемму питания |
UL | 24 В пост. тока | |
Номинальный ток потребления из клеммы питания |
IL | мА |
20
|
Номинальный ток потребления из модульной шины |
IMB | мА |
50
|
Базовые модули |
|||
без C-подключения |
2-/3-провод XN-S6x-SBCSBC |
||
| Модуль электропитания | |||
Номинальное напряжение через клемму питания |
UL | 24 В пост. тока | |
Номинальный ток потребления из клеммы питания |
IL | мА |
20
|
Номинальный ток потребления из модульной шины |
IMB | мА |
50
|
| Модуль счёта | |||
Каналы |
Количество | 4 | |
Номинальное напряжение через клемму питания |
UL | 24 В пост. тока | |
Номинальный ток потребления из клеммы питания |
IL | мА |
20
|
Номинальный ток потребления из модульной шины |
IMB | мА |
50
|
Потеря мощности |
W | < 1 | |
| Виды режимов измерения | |||
Температурный коэффициент |
300 имп./мин./°C от окончательного значения | ||
| Интерфейсы | |||
Номинальное напряжение через клемму питания |
UL | 24 В пост. тока | |
Номинальный ток потребления из клеммы питания |
IL | мА |
20
|
Номинальный ток потребления из модульной шины |
IMB | мА |
50
|
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 0 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 1 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | 0 | |
Макс. рабочая температура |
°C | 55 | |
Класс защиты |
IP20 | ||
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Требования производственного стандарта выполнены. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| PLC's (EG000024) / Fieldbus, decentr. periphery - analogue I/O module (EC001596) | |||
| Electric engineering, automation, process control engineering / Control / Field bus, decentralized peripheral / Field bus, decentralized peripheral - analogue I/O module (ecl@ss8.1-27-24-26-01 [BAA061011]) | |||
Supply voltage AC 50 Hz |
V | 0 - 0 | |
Supply voltage AC 60 Hz |
V | 0 - 0 | |
Supply voltage DC |
V | 20.4 - 28.8 | |
Voltage type of supply voltage |
DC | ||
Input, current |
Yes | ||
Input, voltage |
Yes | ||
Input, resistor |
No | ||
Input, resistance thermometer |
No | ||
Input, thermocouple |
No | ||
Input signal, configurable |
Yes | ||
Resolution of the analogue inputs |
Bit | 16 | |
Output, current |
No | ||
Output, voltage |
No | ||
Output signal configurable |
No | ||
Resolution of the analogue outputs |
Bit | 0 | |
Number of analogue inputs |
4 | ||
Number of analogue outputs |
0 | ||
Analog inputs configurable |
Yes | ||
Analog outputs configurable |
Yes | ||
Number of HW-interfaces industrial Ethernet |
0 | ||
Number of HW-interfaces PROFINET |
0 | ||
Number of HW-interfaces RS-232 |
0 | ||
Number of HW-interfaces RS-422 |
0 | ||
Number of HW-interfaces RS-485 |
0 | ||
Number of HW-interfaces serial TTY |
0 | ||
Number of HW-interfaces parallel |
0 | ||
Number of HW-interfaces Wireless |
0 | ||
Number of HW-interfaces other |
1 | ||
Supporting protocol for TCP/IP |
No | ||
Supporting protocol for PROFIBUS |
No | ||
Supporting protocol for CAN |
No | ||
Supporting protocol for INTERBUS |
No | ||
Supporting protocol for ASI |
No | ||
Supporting protocol for KNX |
No | ||
Supporting protocol for MODBUS |
No | ||
Supporting protocol for Data-Highway |
No | ||
Supporting protocol for DeviceNet |
No | ||
Supporting protocol for SUCONET |
No | ||
Supporting protocol for LON |
No | ||
Supporting protocol for PROFINET IO |
No | ||
Supporting protocol for PROFINET CBA |
No | ||
Supporting protocol for SERCOS |
No | ||
Supporting protocol for Foundation Fieldbus |
No | ||
Supporting protocol for EtherNet/IP |
No | ||
Supporting protocol for AS-Interface Safety at Work |
No | ||
Supporting protocol for DeviceNet Safety |
No | ||
Supporting protocol for INTERBUS-Safety |
No | ||
Supporting protocol for PROFIsafe |
No | ||
Supporting protocol for SafetyBUS p |
No | ||
Supporting protocol for other bus systems |
No | ||
Radio standard Bluetooth |
No | ||
Radio standard WLAN 802.11 |
No | ||
Radio standard GPRS |
No | ||
Radio standard GSM |
No | ||
Radio standard UMTS |
No | ||
IO link master |
No | ||
System accessory |
Yes | ||
Degree of protection (IP) |
IP20 | ||
Type of electric connection |
Screw-/spring clamp connection | ||
Fieldbus connection over separate bus coupler possible |
Yes | ||
Rail mounting possible |
Yes | ||
Wall mounting/direct mounting |
No | ||
Front build in possible |
No | ||
Rack-assembly possible |
No | ||
Suitable for safety functions |
No | ||
Category according to EN 954-1 |
|||
SIL according to IEC 61508 |
None | ||
Performance level acc. to EN ISO 13849-1 |
None | ||
Appendant operation agent (Ex ia) |
No | ||
Appendant operation agent (Ex ib) |
No | ||
Explosion safety category for gas |
None | ||
Explosion safety category for dust |
None | ||
Width |
mm | 12.6 | |
Height |
mm | 74 | |
Depth |
mm | 55.4 |
Апробации
| Product Standards | UL 508; CSA-C22.2 No. 142; IEC/EN 6113-2; CE marking | ||
| UL File No. | E205091 | ||
| UL Category Control No. | NRAQ, NRAQ7 | ||
| CSA File No. | UL report applies to both US and Canada | ||
| CSA Class No. | 2252-01, 2252-81 | ||
| North America Certification | UL recognized, certified by UL for use in Canada | ||
| Specially designed for North America | No | ||
| Current Limiting Circuit-Breaker | No | ||
| Degree of Protection | IEC: IP20, UL/CSA Type: - |
Документы
Банковский перевод: счет на оплату формируется после оформления заказа или отправки заявки в произвольной форме на электронную почту info@euro-avtomatika.ru. Специалист свяжется с вами для уточнения деталей.
Самовывоз с нашего склада:
По адресу: Московская область, Люберецкий район, п. Томилино, мкр. Птицефабрика, стр. лит. А, офис 109. Мы есть на Яндекс.Карты.
Доставка до двери
Осуществляется курьерской службой или транспортной компанией (на Ваш выбор).
Мы работаем с ведущими транспортными компаниями и доставляем заказы во все регионы России и Казахстана.
Доставка до терминала
Транспортной компании в Москва – БЕСПЛАТНО.
Отзывы
Оставить отзыв
Загрузка отзывов...
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
