Артикул:
259772
Внутрений код:
EAT-259772
Дилерский сертификат
56 кб
Техническая документация
216,8 кб
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
25 711.31 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Ассортимент |
Дополнительное оснащение | ||
Принадлежности |

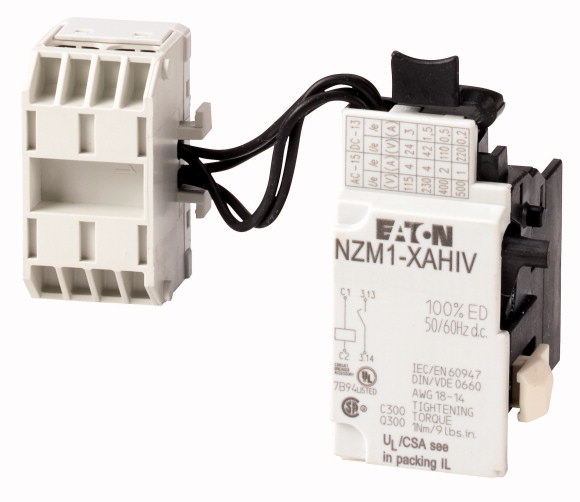

Расцепитель рабочего тока | ||
Принадлежности |
Расцепитель рабочего тока | ||
Стандарт/сертификат |
UL/CSA, IEC | ||
Типоразмер |
NZM1 | ||
Описание |
Не используется в комбинации с дистанционным приводом NZM…-XR…. Если расцепитель рабочего тока находится под напряжением, надежно предотвращается прикосновение к главным контактам выключателя при попытке включения. Опережение вспомогательного контакта при включении и выключении (ручное управление): около 20 мс Расцепители рабочих токов не устанавливаются одновременно с опережающим вспомогательным контактом NZM…-XHIV… или расцепителем минимального напряжения NZM…-XU…. |
||
Способ подключения |
с клеммным блоком со стороны левого переключателя | ||
Вспомогательный контакт |
с опережающим вспомогательным контактом | ||
Номинальное управляющее напряжение |
Us | В | 12 V AC/DC |
Применяемое для |
NZM1(-4), N(S)1(-4) |
Технические характеристики
| Расцепители рабочего тока | |||
Номинальное управляющее напряжение источника питания |
Us | В | |
Переменное напряжение |
Us | В перем. тока | 12 - 440 |
постоянное напряжение |
Us | В пост. тока | 12 - 440 |
диапазон частот |
Гц | 50/60/200/400, пост. тока | |
Рабочий диапазон |
|||
Переменное напряжение |
x Us | 0.7 - 1.1 | |
постоянное напряжение |
x Us | 0.7 - 1.1 | |
потребляемая мощность |
|||
Мощность трогания, перем./пост. ток |
VA/W | 2.5 | |
Мощность удержания переменного/постоянного тока |
VA/W | 2.5 | |
Максимальное время открытия (время реакции вплоть до открытия главных контактов) |
мс | 20 | |
Максимальная продолжительность включения |
мс | ? | |
Минимальная длительность команд |
мс | 10 - 15 | |
Поперечные сечения соединения |
мм? | ||
одно-/тонкопроволочный, с оконечной муфтой |
мм2 |
1 x (0,75 - 2,5) 2 x (0,75 - 2,5) |
|
| AWG |
1 x (18 - 14) 2 x (18 - 14) |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Low-voltage industrial components (EG000017) / Shunt release (for power circuit breaker) (EC001023) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Full load current trip (ecl@ss8.1-27-37-04-18 [AKF016010]) | |||
Rated control supply voltage Us at AC 50HZ |
V | 12 - 12 | |
Rated control supply voltage Us at AC 60HZ |
V | 12 - 12 | |
Rated control supply voltage Us at DC |
V | 12 - 12 | |
Voltage type for actuating |
AC/DC | ||
Initial value of the undelayed short-circuit release - setting range |
A | 0 | |
End value adjustment range undelayed short-circuit release |
A | 0 | |
Type of electric connection |
Screw connection | ||
Number of contacts as normally open contact |
1 | ||
Number of contacts as normally closed contact |
0 | ||
Number of contacts as change-over contact |
0 | ||
Suitable for power circuit breaker |
Yes | ||
Suitable for off-load switch |
Yes | ||
Suitable for motor safety switch |
No | ||
Suitable for overload relay |
No |
