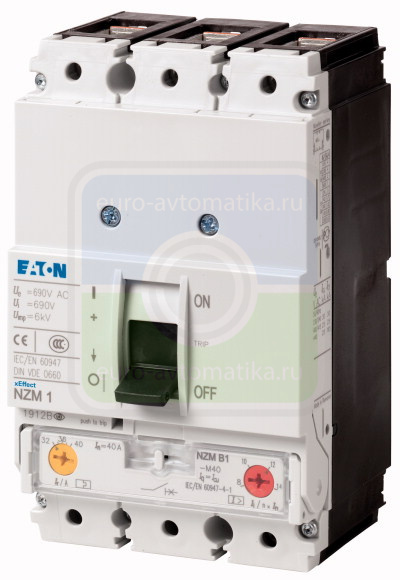

NZMB1-M80 Автоматический выключатель (арт.265713)

Артикул: 265713

Внутренний код: EAT-265713

Дилерский сертификат 56 кб

Техническая документация 588,4 кб

Предварительный просмотр в 3D

Характеристики

Номинальный ток, А

—

Количество полюсов

—

Максимальная отключающая способность, кА

—

Типоразмер

—

NZM

Номинальное напряжение АС, В

—

400/415

Настройка Ir, А

—

63-80

Все характеристики

• Cрок поставки 2-7 дней - 8 шт.

Цена

50 416.46 руб./шт

Розница

по запросу

Мелкоопт

по запросу

Среднеопт

по запросу

Суперопт

по запросу

В корзину

Купить в 1 клик

Рассчитать доставку

Короткий срок поставки

Клиентский сервис

Доступная цена

Товар сертифицирован

Программа поставок

Ассортимент			Автоматические выключатели
Защитная функция			Защита двигателя

Стандарт/сертификат			IEC
Метод монтажа			Фиксированная установка
Техника срабатывания			Термомагнитный расцепитель
Типоразмер			NZM1
Описание			с чувствительностью к выпадению фаз Класс расцепления 10 А IEC/EN 60947-4-1, IEC/EN 60947-2 Автоматические выключатели выполняют все требования категории применения AC-3.
Количество полюсов			3-полюсн.
Стандартное оснащение			Столбчатый зажим
Коммутационная способность
400/415 В 50 Гц	I_cu	кА	25
Расчетный рабочий ток = измеренный ток длительной нагрузки	I_n = I_u	A	80
диапазон установки
Расцепитель перегрузки
	I_r	A	63 - 80
расцепитель короткого замыкания
без задержки	I_i = I_n x …		8 - 14
Расчетная эксплуатационная мощность AC-3 50/60 Гц
380 B 400 B	P	кВт	37
Расчетная эксплуатационная мощность AC-3 50/60 Гц
400 В	P	кВт	37
Расчетный рабочий ток AC-3 50/60 Гц
400 В	I_e	A	68

Технические характеристики

Общая информация

Стандарты и положения

IEC/EN 60947, VDE 0660

защита от прикосновения

защита от прикосновения пальцами и тыльной стороной кистей рук согласно VDE 0106 часть 100

Стойкость к климатическим воздействиям

Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78
Влажный нагрев, циклический, в соответствии с IEC 60068-2-30

Температура окружающей среды

Температура окружающей среды, хранение

°C

- -40 - + 70

Эксплуатация

°C

-25 - +70

Удароустойчивость (импульс полусинуса 10 мс) согласно IEC 60068-2-27

20 (импульс полусинуса 20 мс)

Безопасное разъединение согласно EN 61140

между вспомогательными контактами и цепями главного тока

В перем. тока

500

Между вспомогательными контактами

В перем. тока

300

установочное положение

вертикально и 90° во всех направлениях
	с расцепителем токов утечки XFI:
- NZM1, N1, NZM2, N2: вертикально и 90° во всех направлениях
со штекерным разъемом:
- NZM1, N1, NZM2, N2: вертикально, 90° вправо/влево
с выкатным устройством:
- NZM3, N3: вертикально, 90° вправо/влево
- NZM4, N4: вертикально
с дистанционным приводом:
- NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: вертикально и 90° во всех направлениях

Направление подвода питания

любая

Класс защиты

Устройство

в зоне блока управления: IP20 (основной вид защиты)

корпус

с рамкой: IP40
с поворотной ручкой с дверной муфтой: IP66

Соединительные клеммы

Тоннельная клемма: IP10
Разделитель фаз и ленточный зажим: IP00

Прочие технические характеристики (каталог для перелистывания)

Температурная характеристика, дерейтинг

Автоматические выключатели

Расчетный рабочий ток = измеренный ток длительной нагрузки

I_n = I_u

Номинальная устойчивость к импульсу

U_imp

Цепи главного тока

6000

Цепи вспомогательного тока

6000

Номинальное напряжение

U_e

В перем. тока

440

Категория перенапряжения / степень загрязнения

III/3

Номинальные выдерживаемые напряжения изоляции

U_i

690

Применение в незаземлённых сетях

440

Коммутационная способность

Расчетный ток короткого замыкания при включении

I_cm

240 В

I_cm

кА

400/415 В

I_cm

кА

440 B 50/60 Гц

I_cm

кА

Расчетная разрывная способность при коротком замыкании I_cn

I_cn

Icu согласно IEC/EN 60947 очередность включения O-t-CO

I_cu

кА

240 B 50/60 Гц

I_cu

кА

400/415 В 50/60 Гц

I_cu

кА

440 B 50/60 Гц

I_cu

кА

Ics согласно IEC/EN 60947 очередность включения O-t-CO-t-CO

I_cs

кА

240 B 50/60 Гц

I_cs

кА

400/415 В 50/60 Гц

I_cs

кА

440 B 50/60 Гц

I_cs

кА

18.5

Максимальный входной предохранитель, если ожидаемый ток короткого замыкания в месте установки превышает коммутационную способность автоматического выключателя.

Категория применения согласно IEC/EN 60947-2

Расчетная включающая и отключающая способность

Расчетный рабочий ток

I_e

AC-1

380 B 400 B

I_e

415 В

I_e

AC-3

380 B 400 B

I_e

415 В

I_e

Механический срок службы (из него макс. 50% срабатываний, вызванных расцепителями минимального напряжения)

Переключения

20000

Электрический срок службы

AC-1

400 B 50/60 Гц

Переключения

7500

415 B 50/60 Гц

Переключения

7500

макс. частота коммутаций

S/h

120

Общее время отказа при коротком замыкании

мс

< 10

Поперечные сечения соединения

Стандартное оснащение

Столбчатый зажим

Опциональное дополнительное оснащение

Винтовое соединение
Тоннельные клеммы
Подключение с задней стороны

Провода круглого сечения Cu

Столбчатый зажим

одножильный

мм²

1 x (10 - 16)
2 x (6 - 16)

многожильный

мм²

1 x (10 - 70) ³⁾
2 x (6-25)

³⁾ В зависимости от производителя кабеля можно подключить кабель сечением до 95 мм?.

Тоннельная клемма

одножильный

мм²

1 x 16

многожильный

мм²

1 отверстие

мм²

1 x (25 - 95)

Винтовое соединение и подключение с задней стороны

непосредственно на переключателе

одножильный

мм²

1 x (10 - 16)
2 x (6 - 16)

многожильный

мм²

1 x (10 - 70) ³⁾
2 x 25

³⁾ В зависимости от производителя кабеля можно подключить кабель сечением до 95 мм?.

Ал. провода, мед. кабели

одножильный

мм²

1 x 16

многожильный

мм²

многожильный

мм²

1 x (25 - 95)

Медная полоса (количество сегментов x ширина x толщина сегмента)

Столбчатый зажим

мин.

мм

2 x 9 x 0.8

макс.

мм

9 x 9 x 0.8

Медная шина (ширина x толщина)

мм

Винтовое соединение и подключение с задней стороны

Винтовое соединение

непосредственно на переключателе

мин.

мм

12 x 5

макс.

мм

16 x 5

Управляющие провода

мм²

1 x (0,75 - 2,5)
2 x (0,75 - 1,5)

Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности	I_n	A	80
Потеря мощности оборудования, в зависимости от тока	P_vid	W	20.83
Мин. рабочая температура		°C	-25
Макс. рабочая температура		°C	70
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость			Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции			Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве			Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве			Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению			Требования производственного стандарта выполнены.
10.2.5 Подъём			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки			Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока			Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев			Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция			Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 6.0

Low-voltage industrial components (EG000017) / Motor protection circuit-breaker (EC000074)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Motor protection circuit-breaker (ecl@ss8.1-27-37-04-01 [AGZ529013])
Overload release current setting	A	63 - 80
Adjustment range undelayed short-circuit release	A	640 - 1120
Thermal protection		Yes
Phase failure sensitive		Yes
Switch off technique		Thermomagnetic
Rated operating voltage	V	440 - 440
Rated permanent current Iu	A	80
Rated operation power at AC-3, 230 V	kW	22
Rated operation power at AC-3, 400 V	kW	45
Type of electrical connection of main circuit		-
Type of control element		Rocker lever
Device construction		Built-in device fixed built-in technique
With integrated auxiliary switch		No
With integrated under voltage release		No
Number of poles		3
Rated short-circuit breaking capacity lcu at 400 V, AC	kA	25
Degree of protection (IP)		IP20
Height	mm	145
Width	mm	90
Depth	mm	88

Документы

Номинальный ток, А	80
Количество полюсов	3
Максимальная отключающая способность, кА	25
Типоразмер	NZM
Номинальное напряжение АС, В	400/415
Настройка Ir, А	63-80
Количество полюсов
