Артикул:
281305
Внутрений код:
EAT-281305
Характеристики
Номинальный ток, А
—
80
Количество полюсов
—
3
Максимальная отключающая способность, кА
—
150
Номинальное напряжение АС, В
—
400/415
Настройка Ir, А
—
63-80
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
83 597.63 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Ассортимент |
Автоматические выключатели | ||
Защитная функция |
Защита двигателя | ||
|
|||
Стандарт/сертификат |
IEC | ||
Метод монтажа |
Фиксированная установка | ||
Техника срабатывания |
Термомагнитный расцепитель | ||

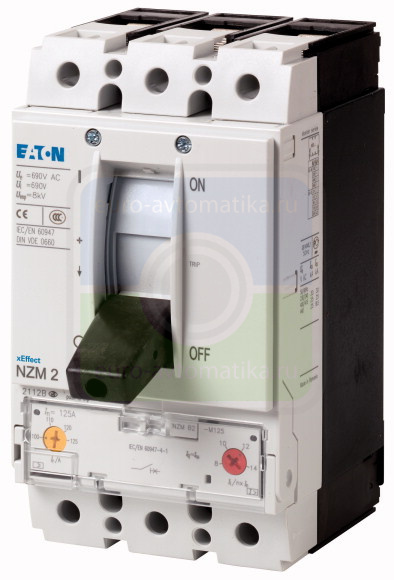

Типоразмер |
NZM2 | ||
Описание |
Класс расцепления 10 А IEC/EN 60947-4-1, IEC/EN 60947-2 Автоматические выключатели выполняют все требования категории применения AC-3. |
||
Количество полюсов |
3-полюсн. | ||
Стандартное оснащение |
Винтовое соединение | ||
Коммутационная способность |
|||
400/415 В 50 Гц |
Icu | кА | 150 |
Расчетный рабочий ток = измеренный ток длительной нагрузки |
In = Iu | A | 80 |
диапазон установки |
|||
Расцепитель перегрузки |
|||
|
Ir | A | 63 - 80 |
расцепитель короткого замыкания
|
|||
без задержки
|
Ii = In x … | 8 - 14 | |
Расчетная эксплуатационная мощность AC-3 50/60 Гц |
|||
380 B 400 B |
P | кВт | 37 |
Расчетная эксплуатационная мощность AC-3 50/60 Гц |
|||
400 В |
P | кВт | 37 |
Расчетный рабочий ток AC-3 50/60 Гц |
|||
400 В |
Ie | A | 68 |
Технические характеристики
| Общая информация | ||||||||||||||
Стандарты и положения |
IEC/EN 60947, VDE 0660 | |||||||||||||
защита от прикосновения |
защита от прикосновения пальцами и тыльной стороной кистей рук согласно VDE 0106 часть 100 | |||||||||||||
Стойкость к климатическим воздействиям |
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
|||||||||||||
Температура окружающей среды |
||||||||||||||
Температура окружающей среды, хранение |
°C | - -40 - + 70 | ||||||||||||
Эксплуатация |
°C | -25 - +70 | ||||||||||||
Удароустойчивость (импульс полусинуса 10 мс) согласно IEC 60068-2-27 |
g | 20 (импульс полусинуса 20 мс) | ||||||||||||
Безопасное разъединение согласно EN 61140 |
||||||||||||||
между вспомогательными контактами и цепями главного тока |
В перем. тока | 500 | ||||||||||||
Между вспомогательными контактами |
В перем. тока | 300 | ||||||||||||
Вес |
кг | 2.345 | ||||||||||||
установочное положение |
|
|||||||||||||
Направление подвода питания |
любая | |||||||||||||
Класс защиты |
||||||||||||||
Устройство |
в зоне блока управления: IP20 (основной вид защиты) | |||||||||||||
корпус |
с рамкой: IP40 с поворотной ручкой с дверной муфтой: IP66 |
|||||||||||||
Соединительные клеммы |
Тоннельная клемма: IP10 Разделитель фаз и ленточный зажим: IP00 |
|||||||||||||
Прочие технические характеристики (каталог для перелистывания) |
Температурная характеристика, дерейтинг | |||||||||||||
| Автоматические выключатели | ||||||||||||||
Расчетный рабочий ток = измеренный ток длительной нагрузки |
In = Iu | A | 80 | |||||||||||
Номинальная устойчивость к импульсу |
Uimp | |||||||||||||
Цепи главного тока |
В | 8000 | ||||||||||||
Цепи вспомогательного тока |
В | 6000 | ||||||||||||
Номинальное напряжение |
Ue | В перем. тока | 690 | |||||||||||
|
Указание действительно для 3-полюсных защитных выключателей промышленных установок с термомагнитным расцепителем NZMN(H)1(2)(3)-A… до 500 A. Для номинального рабочего напряжения переключения по 3 токопроводам действует следующее требование: Поправочный коэффициент постоянного тока для значения срабатывания быстрого расцепителя: NZM1: 1.25, NZM2: 1.35, NZM3: 1.45 Заданное значение для Ii при пост. токе = заданное значение Ii перем. тока/поправочный коэффициент пост. тока
|
||||||||||||||
Категория перенапряжения / степень загрязнения |
III/3 | |||||||||||||
Номинальные выдерживаемые напряжения изоляции |
Ui | В | 1000 | |||||||||||
Применение в незаземлённых сетях |
В |
690
|
||||||||||||
| Коммутационная способность | ||||||||||||||
Расчетный ток короткого замыкания при включении |
Icm | |||||||||||||
240 В |
Icm | кА | 330 | |||||||||||
400/415 В |
Icm | кА | 330 | |||||||||||
440 B 50/60 Гц |
Icm | кА | 286 | |||||||||||
525 B 50/60 Гц |
Icm | кА | 105 | |||||||||||
690 B 50/60 Гц |
Icm | кА | 40 | |||||||||||
Расчетная разрывная способность при коротком замыкании Icn
|
Icn | |||||||||||||
Icu согласно IEC/EN 60947 очередность включения O-t-CO |
Icu | кА | ||||||||||||
240 B 50/60 Гц |
Icu | кА | 150 | |||||||||||
400/415 В 50/60 Гц |
Icu | кА | 150 | |||||||||||
440 B 50/60 Гц |
Icu | кА | 130 | |||||||||||
525 B 50/60 Гц |
Icu | кА | 50 | |||||||||||
690 B 50/60 Гц |
Icu | кА | 20 | |||||||||||
Ics согласно IEC/EN 60947 очередность включения O-t-CO-t-CO |
Ics | кА | ||||||||||||
240 B 50/60 Гц |
Ics | кА | 150 | |||||||||||
400/415 В 50/60 Гц |
Ics | кА | 150 | |||||||||||
440 B 50/60 Гц |
Ics | кА | 130 | |||||||||||
525 B 50/60 Гц |
Ics | кА | 37.5 | |||||||||||
690 B 50/60 Гц |
Ics | кА | 5 | |||||||||||
| Максимальный входной предохранитель, если ожидаемый ток короткого замыкания в месте установки превышает коммутационную способность автоматического выключателя. | ||||||||||||||
Номинальная устойчивость к токовым нагрузкам при коротком замыкании |
||||||||||||||
t = 0,3 с |
Icw | кА | 1.9 | |||||||||||
t = 1 с |
Icw | кА | 1.9 | |||||||||||
Категория применения согласно IEC/EN 60947-2 |
A | |||||||||||||
Расчетная включающая и отключающая способность |
||||||||||||||
Расчетный рабочий ток |
Ie | A | ||||||||||||
AC-1 |
||||||||||||||
380 B 400 B |
Ie | A | 80 | |||||||||||
415 В |
Ie | A | 80 | |||||||||||
690 В |
Ie | A | 80 | |||||||||||
AC-3 |
||||||||||||||
380 B 400 B |
Ie | A | 68 | |||||||||||
415 В |
Ie | A | 68 | |||||||||||
Механический срок службы (из него макс. 50% срабатываний, вызванных расцепителями минимального напряжения) |
Переключения | 20000 | ||||||||||||
Электрический срок службы |
||||||||||||||
AC-1 |
||||||||||||||
400 B 50/60 Гц |
Переключения | 10000 | ||||||||||||
415 B 50/60 Гц |
Переключения | 10000 | ||||||||||||
690 B 50/60 Гц |
Переключения | 7500 | ||||||||||||
AC-3 |
||||||||||||||
400 B 50/60 Гц |
Переключения | 6500 | ||||||||||||
415 B 50/60 Гц |
Переключения | 6500 | ||||||||||||
690 B 50/60 Гц |
Переключения | 5000 | ||||||||||||
макс. частота коммутаций |
S/h | 120 | ||||||||||||
Общее время отказа при коротком замыкании |
мс | < 10 | ||||||||||||
| Поперечные сечения соединения | ||||||||||||||
Стандартное оснащение |
Винтовое соединение | |||||||||||||
Опциональное дополнительное оснащение |
Столбчатый зажим Тоннельные клеммы Подключение с задней стороны |
|||||||||||||
Провода круглого сечения Cu |
||||||||||||||
Столбчатый зажим |
||||||||||||||
одножильный |
мм2 |
1 x (10 - 16) 2 x (6 - 16) |
||||||||||||
многожильный |
мм2 |
1 x (25 - 185) 2 x (25 - 70) |
||||||||||||
Тоннельная клемма |
||||||||||||||
одножильный |
мм2 | 1 x 16 | ||||||||||||
многожильный |
мм2 | |||||||||||||
1 отверстие |
мм2 | 1 x (25 - 185) | ||||||||||||
Винтовое соединение и подключение с задней стороны |
||||||||||||||
непосредственно на переключателе |
||||||||||||||
одножильный |
мм2 |
1 x (10 - 16) 2 x (6 - 16) |
||||||||||||
многожильный |
мм2 |
1 x (25 - 185) 2 x (25 - 70) |
||||||||||||
Ал. провода, мед. кабели |
||||||||||||||
одножильный |
мм2 | 1 x 16 | ||||||||||||
многожильный |
мм2 | |||||||||||||
многожильный |
мм2 | 1 x (25 - 185) | ||||||||||||
Медная полоса (количество сегментов x ширина x толщина сегмента) |
||||||||||||||
Столбчатый зажим |
||||||||||||||
| мин. | мм | 2 x 9 x 0.8 | ||||||||||||
| макс. | мм |
10 x 16 x 0.8 (2x) 8 x 15.5 x 0,8 |
||||||||||||
Винтовое соединение и подключение с задней стороны |
||||||||||||||
Медная полоса, перфорированная |
мин. | мм | 2 x 16 x 0,8 | |||||||||||
Медная полоса, перфорированная |
макс. | мм | 10 x 24 x 0,8 | |||||||||||
Медная шина (ширина x толщина) |
мм | |||||||||||||
Винтовое соединение и подключение с задней стороны |
||||||||||||||
Винтовое соединение |
M8 | |||||||||||||
непосредственно на переключателе |
||||||||||||||
| мин. | мм | 16 x 5 | ||||||||||||
| макс. | мм | 24 x 8 | ||||||||||||
Управляющие провода |
||||||||||||||
| мм2 |
1 x (0,75 - 2,5) 2 x (0,75 - 1,5) |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 80 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 20.54 |
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 70 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Low-voltage industrial components (EG000017) / Motor protection circuit-breaker (EC000074) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Motor protection circuit-breaker (ecl@ss8.1-27-37-04-01 [AGZ529013]) | |||
Overload release current setting |
A | 63 - 80 | |
Adjustment range undelayed short-circuit release |
A | 640 - 1120 | |
Thermal protection |
Yes | ||
Phase failure sensitive |
No | ||
Switch off technique |
Thermomagnetic | ||
Rated operating voltage |
V | 690 - 690 | |
Rated permanent current Iu |
A | 80 | |
Rated operation power at AC-3, 230 V |
kW | 22 | |
Rated operation power at AC-3, 400 V |
kW | 45 | |
Type of electrical connection of main circuit |
Screw connection | ||
Type of control element |
Rocker lever | ||
Device construction |
Built-in device fixed built-in technique | ||
With integrated auxiliary switch |
No | ||
With integrated under voltage release |
No | ||
Number of poles |
3 | ||
Rated short-circuit breaking capacity lcu at 400 V, AC |
kA | 150 | |
Degree of protection (IP) |
IP20 | ||
Height |
mm | 184 | |
Width |
mm | 105 | |
Depth |
mm | 149 |
Документы
Техническая документация
647,5 кб
Дилерский сертификат
56 кб
Банковский перевод: счет на оплату формируется после оформления заказа или отправки заявки в произвольной форме на электронную почту info@euro-avtomatika.ru. Специалист свяжется с вами для уточнения деталей.
Самовывоз с нашего склада:
По адресу: Московская область, Люберецкий район, п. Томилино, мкр. Птицефабрика, стр. лит. А, офис 109. Мы есть на Яндекс.Карты.
Доставка до двери
Осуществляется курьерской службой или транспортной компанией (на Ваш выбор).
Мы работаем с ведущими транспортными компаниями и доставляем заказы во все регионы России и Казахстана.
Доставка до терминала
Транспортной компании в Москва – БЕСПЛАТНО.
Отзывы
Оставить отзыв
Загрузка отзывов...
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
