Артикул:
259132
Внутренний код:
EAT-259132
Характеристики
Номинальный ток, А
—
400
Количество полюсов
—
3
Максимальная отключающая способность, кА
—
50
Типоразмер
—
NZM
Номинальное напряжение АС, В
—
400/415
Настройка Ir, А
—
200-400
Все характеристики
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Ассортимент |
Автоматические выключатели | ||
Защитная функция |
Защита установок, кабелей, селективная и генераторная защита | ||
Стандарт/сертификат |
IEC | ||
Метод монтажа |
Фиксированная установка | ||
Техника срабатывания |
Электронный расцепитель | ||
Типоразмер |
NZM3 | ||
Описание |
Измерение эффективных значений и „термическая память“ регулируемая настройка степени инерции tr: при 6 x Ir, а также бесконечно (без расцепителя перегрузки) Регулируемое время задержки tsd i2t-постоянная функция: переключается |
||
Количество полюсов |
3-полюсн. | ||
Стандартное оснащение |
Винтовое соединение | ||
Коммутационная способность |
|||
400/415 В 50 Гц |
Icu | кА | 50 |
Расчетный рабочий ток = измеренный ток длительной нагрузки |
|||
Расчетный рабочий ток = измеренный ток длительной нагрузки |
In = Iu | A | 400 |
диапазон установки |
|||
Расцепитель перегрузки |
|||
 |
Ir | A | 200 - 400 |
расцепитель короткого замыкания
|
|||
без задержки
|
Ii = In x … | 2 - 11 | |
с задержкой
|
Isd = Ir x … | 2 - 10 |
Технические характеристики
| Общая информация | ||||||||||||||
Стандарты и положения |
IEC/EN 60947, VDE 0660 | |||||||||||||
защита от прикосновения |
защита от прикосновения пальцами и тыльной стороной кистей рук согласно VDE 0106 часть 100 | |||||||||||||
Стойкость к климатическим воздействиям |
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
|||||||||||||
Температура окружающей среды |
||||||||||||||
Температура окружающей среды, хранение |
°C | - -40 - + 70 | ||||||||||||
Эксплуатация |
°C | -25 - +70 | ||||||||||||
Удароустойчивость (импульс полусинуса 10 мс) согласно IEC 60068-2-27 |
g | 20 (импульс полусинуса 20 мс) | ||||||||||||
Безопасное разъединение согласно EN 61140 |
||||||||||||||
между вспомогательными контактами и цепями главного тока |
В перем. тока | 500 | ||||||||||||
Между вспомогательными контактами |
В перем. тока | 300 | ||||||||||||
Вес |
кг | 6.34 | ||||||||||||
установочное положение |
|
|||||||||||||
Направление подвода питания |
любая | |||||||||||||
Класс защиты |
||||||||||||||
Устройство |
в зоне блока управления: IP20 (основной вид защиты) | |||||||||||||
корпус |
с рамкой: IP40 с поворотной ручкой с дверной муфтой: IP66 |
|||||||||||||
Соединительные клеммы |
Тоннельная клемма: IP10 Разделитель фаз и ленточный зажим: IP00 |
|||||||||||||
Прочие технические характеристики (каталог для перелистывания) |
Температурная характеристика, дерейтинг | |||||||||||||
| Автоматические выключатели | ||||||||||||||
Расчетный рабочий ток = измеренный ток длительной нагрузки |
In = Iu | A | 400 | |||||||||||
Номинальная устойчивость к импульсу |
Uimp | |||||||||||||
Цепи главного тока |
В | 8000 | ||||||||||||
Цепи вспомогательного тока |
В | 6000 | ||||||||||||
Номинальное напряжение |
Ue | В перем. тока | 690 | |||||||||||
Категория перенапряжения / степень загрязнения |
III/3 | |||||||||||||
Номинальные выдерживаемые напряжения изоляции |
Ui | В | 1000 | |||||||||||
Применение в незаземлённых сетях |
В |
690
|
||||||||||||
| Коммутационная способность | ||||||||||||||
Расчетный ток короткого замыкания при включении |
Icm | |||||||||||||
240 В |
Icm | кА | 187 | |||||||||||
400/415 В |
Icm | кА | 105 | |||||||||||
440 B 50/60 Гц |
Icm | кА | 74 | |||||||||||
525 B 50/60 Гц |
Icm | кА | 53 | |||||||||||
690 B 50/60 Гц |
Icm | кА | 40 | |||||||||||
Расчетная разрывная способность при коротком замыкании Icn
|
Icn | |||||||||||||
Icu согласно IEC/EN 60947 очередность включения O-t-CO |
Icu | кА | ||||||||||||
240 B 50/60 Гц |
Icu | кА | 85 | |||||||||||
400/415 В 50/60 Гц |
Icu | кА | 50 | |||||||||||
440 B 50/60 Гц |
Icu | кА | 35 | |||||||||||
525 B 50/60 Гц |
Icu | кА | 25 | |||||||||||
690 B 50/60 Гц |
Icu | кА | 20 | |||||||||||
Ics согласно IEC/EN 60947 очередность включения O-t-CO-t-CO |
Ics | кА | ||||||||||||
240 B 50/60 Гц |
Ics | кА | 85 | |||||||||||
400/415 В 50/60 Гц |
Ics | кА | 50 | |||||||||||
440 B 50/60 Гц |
Ics | кА | 35 | |||||||||||
525 B 50/60 Гц |
Ics | кА | 13 | |||||||||||
690 B 50/60 Гц |
Ics | кА | 5 | |||||||||||
| Максимальный входной предохранитель, если ожидаемый ток короткого замыкания в месте установки превышает коммутационную способность автоматического выключателя. | ||||||||||||||
Номинальная устойчивость к токовым нагрузкам при коротком замыкании |
||||||||||||||
t = 0,3 с |
Icw | кА | 3.3 | |||||||||||
t = 1 с |
Icw | кА | 3.3 | |||||||||||
Категория применения согласно IEC/EN 60947-2 |
A | |||||||||||||
Расчетная включающая и отключающая способность |
||||||||||||||
Расчетный рабочий ток |
Ie | A | ||||||||||||
AC-1 |
||||||||||||||
380 B 400 B |
Ie | A | 400 | |||||||||||
415 В |
Ie | A | 400 | |||||||||||
690 В |
Ie | A | 400 | |||||||||||
AC-3 |
||||||||||||||
380 B 400 B |
Ie | A | 400 | |||||||||||
415 В |
Ie | A | 400 | |||||||||||
660 B 690 B |
Ie | A | 400 | |||||||||||
Механический срок службы (из него макс. 50% срабатываний, вызванных расцепителями минимального напряжения) |
Переключения | 15000 | ||||||||||||
Электрический срок службы |
||||||||||||||
AC-1 |
||||||||||||||
400 B 50/60 Гц |
Переключения | 5000 | ||||||||||||
415 B 50/60 Гц |
Переключения | 5000 | ||||||||||||
690 B 50/60 Гц |
Переключения | 3000 | ||||||||||||
AC-3 |
||||||||||||||
400 B 50/60 Гц |
Переключения | 2000 | ||||||||||||
415 B 50/60 Гц |
Переключения | 2000 | ||||||||||||
690 B 50/60 Гц |
Переключения | 2000 | ||||||||||||
макс. частота коммутаций |
S/h | 60 | ||||||||||||
Общее время отказа при коротком замыкании |
мс | < 10 | ||||||||||||
| Поперечные сечения соединения | ||||||||||||||
Стандартное оснащение |
Винтовое соединение | |||||||||||||
Опциональное дополнительное оснащение |
Столбчатый зажим Тоннельные клеммы Подключение с задней стороны |
|||||||||||||
Провода круглого сечения Cu |
||||||||||||||
Столбчатый зажим |
||||||||||||||
одножильный |
мм2 | 2 x 16 | ||||||||||||
многожильный |
мм2 |
1 x (35 - 240) 2 x (25-120) |
||||||||||||
Тоннельная клемма |
||||||||||||||
одножильный |
мм2 | 1 x 16 | ||||||||||||
многожильный |
мм2 | |||||||||||||
1 отверстие |
мм2 | 1 x (16 - 185) | ||||||||||||
2 отверстие |
мм2 |
1 x (50 - 240) 2 x (50 - 240) |
||||||||||||
Винтовое соединение и подключение с задней стороны |
||||||||||||||
непосредственно на переключателе |
||||||||||||||
одножильный |
мм2 |
1 x 16 2 x 16 |
||||||||||||
многожильный |
мм2 |
1 x (25 - 240) 2 x (25 - 240) |
||||||||||||
Расширение ширины подключения |
мм2 | |||||||||||||
Расширение ширины подключения |
мм2 | 2 x 300 | ||||||||||||
Ал. провода, мед. кабели |
||||||||||||||
одножильный |
мм2 | 1 x 16 | ||||||||||||
многожильный |
мм2 | |||||||||||||
многожильный |
мм2 | 1 x (25 - 185) 2) | ||||||||||||
| 2) В зависимости от производителя кабеля можно подключить кабель сечением до 240 мм?. | ||||||||||||||
2 отверстие |
мм2 |
1 x (50 - 240) 2 x (50 - 240) |
||||||||||||
Медная полоса (количество сегментов x ширина x толщина сегмента) |
||||||||||||||
Столбчатый зажим |
||||||||||||||
| мин. | мм | 6 x 16 x 0.8 | ||||||||||||
| макс. | мм |
10 x 24 x 1.0 + 5 x 24 x 1.0 (2 x) 8 x 24 x 1.0 |
||||||||||||
Винтовое соединение и подключение с задней стороны |
||||||||||||||
Медная полоса, перфорированная |
мин. | мм | 6 x 16 x 0,8 | |||||||||||
Медная полоса, перфорированная |
макс. | мм | 10 x 32 x 1,0 + 5 x 32 x 1,0 | |||||||||||
Расширение ширины подключения |
мм | (2 x) 10 x 50 x 1.0 | ||||||||||||
Медная шина (ширина x толщина) |
мм | |||||||||||||
Винтовое соединение и подключение с задней стороны |
||||||||||||||
Винтовое соединение |
M10 | |||||||||||||
непосредственно на переключателе |
||||||||||||||
| мин. | мм | 20 x 5 | ||||||||||||
| макс. | мм |
30 x 10 + 30 x 5 |
||||||||||||
Расширение ширины подключения |
мм | |||||||||||||
Расширение ширины подключения |
макс. | мм | 2 x (10 x 50) | |||||||||||
Управляющие провода |
||||||||||||||
| мм2 |
1 x (0,75 - 2,5) 2 x (0,75 - 1,5) |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 400 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 48 |
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 70 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Low-voltage industrial components (EG000017) / Power circuit-breaker for trafo/generator/installation prot. (EC000228) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Circuit breaker for power transformer, generator and system protection (ecl@ss8.1-27-37-04-09 [AJZ716010]) | |||
Rated permanent current Iu |
A | 400 | |
Rated voltage |
V | 690 - 690 | |
Rated short-circuit breaking capacity lcu at 400 V, 50 Hz |
kA | 55 | |
Overload release current setting |
A | 200 - 400 | |
Adjustment range short-term delayed short-circuit release |
A | 400 - 4000 | |
Adjustment range undelayed short-circuit release |
A | 800 - 4400 | |
Integrated earth fault protection |
No | ||
Type of electrical connection of main circuit |
Screw connection | ||
Device construction |
Built-in device fixed built-in technique | ||
Suitable for DIN rail (top hat rail) mounting |
No | ||
DIN rail (top hat rail) mounting optional |
No | ||
Number of auxiliary contacts as normally closed contact |
0 | ||
Number of auxiliary contacts as normally open contact |
0 | ||
Number of auxiliary contacts as change-over contact |
0 | ||
Switched-off indicator available |
No | ||
With under voltage release |
No | ||
Number of poles |
3 | ||
Position of connection for main current circuit |
Front side | ||
Type of control element |
Rocker lever | ||
Complete device with protection unit |
Yes | ||
Motor drive integrated |
No | ||
Motor drive optional |
Yes | ||
Degree of protection (IP) |
IP20 |
Документы
|
Номинальный ток, А
|
400 |
|
Количество полюсов
|
3 |
|
Максимальная отключающая способность, кА
|
50 |
|

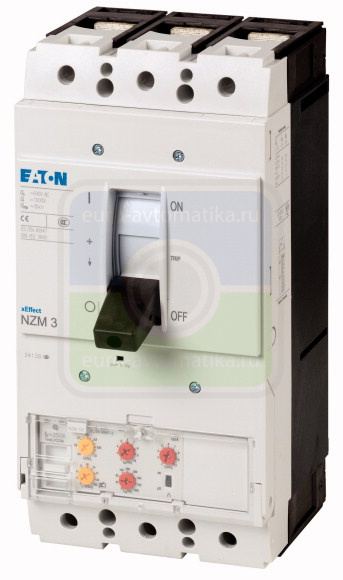

Типоразмер
|
NZM |
|
Номинальное напряжение АС, В
|
400/415 |
|
Настройка Ir, А
|
200-400 |
|
Количество полюсов
|
Банковский перевод: счет на оплату формируется после оформления заказа или отправки заявки в произвольной форме на электронную почту info@euro-avtomatika.ru. Специалист свяжется с вами для уточнения деталей.
Самовывоз с нашего склада:
По адресу: Московская область, Люберецкий район, п. Томилино, мкр. Птицефабрика, стр. лит. А, офис 109. Мы есть на Яндекс.Карты.
Доставка до двери
Осуществляется курьерской службой или транспортной компанией (на Ваш выбор).
Мы работаем с ведущими транспортными компаниями и доставляем заказы во все регионы России и Казахстана.
Доставка до терминала
Транспортной компании в Москва – БЕСПЛАТНО.
Отзывы
Оставить отзыв
Загрузка отзывов...
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
