Артикул:
179660
Внутренний код:
EAT-179660
Дилерский сертификат
56 кб
Техническая документация
344,9 кб
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Ассортимент |
XV300 10,1" | ||
Ассортимент |
XV-303 | ||
Функция |
Дисплей с функцией ПЛК (ПЛК установлен пользователем) | ||
Описание |
Панель управления со 2-м интерфейсом Ethernet | ||
общие признаки конструктивного ряда |
Интерфейс Ethernet CAN USB-устройство Хост USB RS232 RS485 Слот для карты SD Операционная система Windows Embedded Compact 7 pro Интегрированная лицензия на программное обеспечение для визуализации Runtime |
||
Тип дисплея |
Цветной дисплей, TFT, антибликовый | ||
Технология чувствительного экрана |
Ёмкостная мультисенсорная панель (PCT) | ||
Количество цветов |
16777216 (Глубина цвета 24 бит) | ||
Разрешение |
Пиксель |
WSVGA 1024 x 600 |
|
Вертикальное проектирование |
да | ||
Диагональ экрана |
Дюйм |
10,1 широкий экран |
|
исполнение |
Пластиковый корпус и переднее стекло в раме из пластика | ||
Операционная система |
Windows Embedded Compact 7 Pro | ||
Лицензия ПЛК |
с возможностью модернизации с кодом заказа 181585 LIC-PLC-A | ||
Лицензионные сертификаты для встроенных портов |
не требуется | ||
встроенные интерфейсы |
2 x Ethernet 10/100 Мбит/с 1 x RS232 1 x RS485 1 x CANopen®/easyNet 1 x USB-хост 2.0 1 x USB-устройство |
||
Исполнение передней панели |
Закаленное безбликовое стекло в пластмассовой раме | ||
Применение |
Монтаж | ||
Места подключения |
для карты SD: 1 | ||
Карта памяти для автоматизации |
на выбор с картой SD -> код заказа 181638 | ||
Вставные модули связи (при необходимости) |
нет | ||
Сенсорный датчик |
Сенсорный экран для нескольких пальцев | ||
Потеря мощности |
W | 18 |
Технические характеристики
| Дисплей | |||
Тип дисплея |
Цветной дисплей, TFT, антибликовый | ||
Диагональ экрана |
Дюйм |
10,1 широкий экран |
|
Разрешение |
Пиксель |
WSVGA 1024 x 600 |
|
Видимая поверхность |
мм | 222.72 x 125.28 | |
Формат |
16:9 | ||
Количество цветов |
16777216 (Глубина цвета 24 бит) | ||
Контрастный режим |
типичн 500:1 | ||
Яркость |
cd/м2 | типичн 400 | |
Фоновая подсветка |
Светодиод программное обеспечение регулирует яркость |
||
Срок службы фоновой подсветки |
H | типичн 50000 | |
| Управление | |||
Технология |
Проекционно-ёмкостный сенсор (PCT) | ||
Сенсорный датчик |
Сенсорный экран для нескольких пальцев | ||
| система | |||
Процессор |
ARM Cortex-A9 800 мГц | ||
внутренняя память |
DRAM: 512 МБ RAM Флеш-память: 1 ГБ SLC NVRAM: 128 кБ энергонезавис. |
||
Внешняя память |
Карта SD, тип: SDSC, SDHC | ||
Охлаждение |
Охлаждение ЦПУ и системы без вентилятора, пассивное через свободный приток воздуха | ||
Буферизация часов реального времени |
|||
Батарея (срок службы) |
Не требует обслуживания | ||
Резервное время (в обесточенном состоянии) |
тип. 10 лет | ||
Операционная система |
Windows Embedded Compact 7 Pro | ||
| Проектирование | |||
Программное обеспечение для визуализации |
GALILEO XSOFT-CODESYS |
||
Программное обеспечение для программирования ПЛК |
XSOFT-CODESYS-2 XSOFT-CODESYS-3 |
||
Целевая и веб-визуализация |
да | ||
| Интерфейсы, коммуникация | |||
встроенные интерфейсы |
2 x Ethernet 10/100 Мбит/с 1 x RS232 1 x RS485 1 x CANopen®/easyNet 1 x USB-хост 2.0 1 x USB-устройство |
||
Лицензия ПЛК |
с возможностью модернизации с кодом заказа 181585 LIC-PLC-A | ||
Хост USB |
USB 2.0, без гальванической развязки | ||
USB-устройство |
USB 2.0, без гальванической развязки | ||
RS-232 |
без гальванической развязки, разъем SUB-D, 9-полюсный, UNC | ||
RS-485 |
без гальванической развязки, разъем SUB-D, 9-полюсный, UNC | ||
CAN |
без гальванической развязки, разъем SUB-D, 9-полюсный, UNC | ||
Места подключения |
для карты SD: 1 | ||
Ethernet |
10/100 Мбит/с | ||
MPI |
нет | ||
| Электропитание | |||
Номинальное напряжение |
24 В постоянного тока SELV (безопасное сверхнизкое напряжение) | ||
допустимое напряжение |
Эффективно: 19,2-30,0 В постоянного тока (номинальное напряжение -20%/+25%) Абсолютное значение с волнистостью: 18,0-31,2 В пост. тока Работа от батареи: 18,0-31,2 В пост. тока (номинальное напряжение -25%/+30%) 35 В постоянного тока на время < 100 мс |
||
Посадки напряжения |
мс | 5 мс с момента пониженного напряжения (19,2 В постоянного тока) | |
потребляемая мощность |
Pmax. | W | макс. 18 |
потребляемая мощность |
W | тип. 18 | |
Потеря мощности |
W | 18 | |
Примечание по поводу потери мощности |
Потеря мощности при потреблении тока 24 В 12 Вт основное устройство + 2,5 Вт USB-модуль |
||
Защита от неправильной полярности |
да | ||
Предохранитель |
да (недоступный плавкий предохранитель) | ||
Гальваническое разделение |
нет | ||
| Общая информация | |||
Материал корпуса |
Пластик, черный | ||
Исполнение передней панели |
Закаленное безбликовое стекло в пластмассовой раме | ||
Размеры (Ш x В x Г) |
мм | 269 x 174 x 58 | |

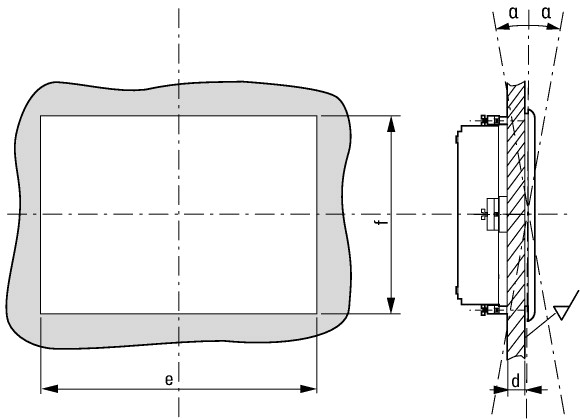

Монтаж |
Расстояние: Ш x В x Г >= 30 мм (1,18") Наклон вертикальный : ± 45 ° (при естественной конвекции) |
||
Вес |
кг | 1.13 | |
Класс защиты (IEC/EN 60529, EN50178, VBG 4) |
IP65 (спереди согл. EN 60529-1), IP20 (сзади согл. EN 60529-1) NEMA 4X NEMA12 (согл. NEMA 250-2003) |
||
Допуски |
|||
Апробации |
cUL 61010-2-201 | ||
Классификации перевозки |
DNV GL | ||
|
|||
Примененные стандарты и директивы |
|||
ЭМС |
2004/108/EWG | ||
Излучаемые радиопомехи |
IEC/EN 61000-6-4 | ||
Иммунитет |
IEC/EN 61000-6-2 | ||
Стандарты продукции |
EN50178/IEC/EN 61131-2 | ||
Удароустойчивость |
g | 15г / 11мс | |
Вибрация |
5...9 Гц +- 3,5 мм 9...60 Гц +- 0,15 мм 60…150 Гц ± 2 г |
||
свободное падение, в упаковке |
M | IEC/EN 60068-2-31 | |
RoHS |
соответствующий | ||
Климатические внешние условия |
|||
Стойкость к климатическим воздействиям |
Холод в соответствии с EN 60068-2-1 Сухое тепло в соответствии с IEC 60068-2-2 Влажный нагрев в соответствии с EN 60068-2-3 |
||
Давление воздуха (эксплуатация) |
hPa | 795 - 1080 | |
| Условия окружающей среды | |||
Температура |
|||
Эксплуатация |
? | °C | 0 - +50 |
Хранение / транспорт |
? | °C | -20 - +60 |
Мин. рабочая температура |
°C | 0 | |
Макс. рабочая температура |
°C | + 50 | |
Относительная влажность воздуха |
|||
Конденсация |
без конденсации | ||
относительная влажность |
10 - 95 %, без образования конденсата |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 0 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 18 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | 0 | |
Макс. рабочая температура |
°C | 50 | |
Класс защиты |
IP65 (спереди согл. EN 60529-1), IP20 (сзади согл. EN 60529-1) NEMA 4X |
||
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
По запросу | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Требования производственного стандарта выполнены. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| PLC's (EG000024) / Graphic panel (EC001412) | |||
| Electric engineering, automation, process control engineering / Control / Operate and Observe (HMI) / Graphic panel (HMI) (ecl@ss8.1-27-24-23-02 [BAA722010]) | |||
Supply voltage AC 50 Hz |
V | 0 - 0 | |
Supply voltage AC 60 Hz |
V | 0 - 0 | |
Supply voltage DC |
V | 19.2 - 30 | |
Voltage type of supply voltage |
DC | ||
Number of HW-interfaces industrial Ethernet |
2 | ||
Number of HW-interfaces PROFINET |
0 | ||
Number of HW-interfaces RS-232 |
1 | ||
Number of HW-interfaces RS-422 |
0 | ||
Number of HW-interfaces RS-485 |
1 | ||
Number of HW-interfaces serial TTY |
0 | ||
Number of HW-interfaces USB |
2 | ||
Number of HW-interfaces parallel |
0 | ||
Number of HW-interfaces Wireless |
0 | ||
Number of HW-interfaces other |
1 | ||
With SW interfaces |
Yes | ||
Supporting protocol for TCP/IP |
Yes | ||
Supporting protocol for PROFIBUS |
No | ||
Supporting protocol for CAN |
Yes | ||
Supporting protocol for INTERBUS |
No | ||
Supporting protocol for ASI |
No | ||
Supporting protocol for KNX |
No | ||
Supporting protocol for MODBUS |
Yes | ||
Supporting protocol for Data-Highway |
No | ||
Supporting protocol for DeviceNet |
No | ||
Supporting protocol for SUCONET |
No | ||
Supporting protocol for LON |
No | ||
Supporting protocol for PROFINET IO |
No | ||
Supporting protocol for PROFINET CBA |
No | ||
Supporting protocol for SERCOS |
No | ||
Supporting protocol for Foundation Fieldbus |
No | ||
Supporting protocol for EtherNet/IP |
Yes | ||
Supporting protocol for AS-Interface Safety at Work |
No | ||
Supporting protocol for DeviceNet Safety |
No | ||
Supporting protocol for INTERBUS-Safety |
No | ||
Supporting protocol for PROFIsafe |
No | ||
Supporting protocol for SafetyBUS p |
No | ||
Supporting protocol for other bus systems |
No | ||
Radio standard Bluetooth |
No | ||
Radio standard WLAN 802.11 |
No | ||
Radio standard GPRS |
No | ||
Radio standard GSM |
No | ||
Radio standard UMTS |
No | ||
IO link master |
No | ||
Type of display |
TFT | ||
With colour display |
Yes | ||
Number of colours of the display |
16777216 | ||
Number of grey-scales/blue-scales of display |
0 | ||
Screen diagonal |
inch | 10.1 | |
Number of pixels, horizontal |
1024 | ||
Number of pixels, vertical |
600 | ||
Useful project memory/user memory |
kByte | 512000 | |
With numeric keyboard |
No | ||
With alpha numeric keyboard |
No | ||
Number of function buttons, programmable |
0 | ||
Number of buttons with LED |
0 | ||
Number of system buttons |
1 | ||
With touch screen |
Yes | ||
With message indication |
Yes | ||
With message system (incl. buffer and confirmation) |
Yes | ||
Process value representation (output) possible |
Yes | ||
Process default value (input) possible |
Yes | ||
With recipes |
Yes | ||
Number of password levels |
200 | ||
Printer output available |
Yes | ||
Number of online languages |
100 | ||
Additional software components, loadable |
Yes | ||
Degree of protection (IP), front side |
IP65 | ||
Operation temperature |
°C | 0 - 50 | |
Rail mounting possible |
No | ||
Wall mounting/direct mounting |
No | ||
Suitable for safety functions |
No | ||
Width of the front |
mm | 269 | |
Height of the front |
mm | 174 | |
Built-in depth |
mm | 50.1 |
Документы
Банковский перевод: счет на оплату формируется после оформления заказа или отправки заявки в произвольной форме на электронную почту info@euro-avtomatika.ru. Специалист свяжется с вами для уточнения деталей.
Самовывоз с нашего склада:
По адресу: Московская область, Люберецкий район, п. Томилино, мкр. Птицефабрика, стр. лит. А, офис 109. Мы есть на Яндекс.Карты.
Доставка до двери
Осуществляется курьерской службой или транспортной компанией (на Ваш выбор).
Мы работаем с ведущими транспортными компаниями и доставляем заказы во все регионы России и Казахстана.
Доставка до терминала
Транспортной компании в Москва – БЕСПЛАТНО.
Отзывы
Оставить отзыв
Загрузка отзывов...
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
