Артикул:
1404479
Внутрений код:
PC-1404479
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
68,1 кб
Характеристики
Вес, шт
—
18,900 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
2 608.74 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

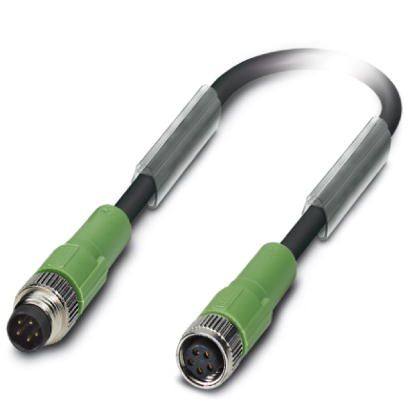

Кабель для датчика / исполнительного элемента, 5-полюсн., PUR без галогенов, темно-серый RAL 7021, Штекеры прямое M8, B-кодирование, к Гнездо прямое M8, B-кодирование, длина кабеля: 0,3 м
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C (вилка / розетка) |
|---|---|
| Степень защиты | IP65 |
| IP67 | |
| IP68 |
Общие сведения
| Расчетный ток при 40 ℃ | 3 A |
|---|---|
| Расчетное напряжение | 30 В AC |
| 30 В DC | |
| Полюсов | 5 |
| Сопротивление изоляции | ≥ 100 MΩ |
| Кодирование | B - инверс. |
| Стандарты/нормативные документы | Разъем М8 МЭК 61076-2-104 |
| Индикатор состояния | Нет |
| Защитная цепь / модуль | без схемы подключения |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Циклы установки | ≥ 100 |
| Момент затяжки | 0,2 Нм (Штекерные разъемы М8) |
Материал
| Класс воспламеняемости согласно UL 94 | HB |
|---|---|
| Материал, контакт | CuSn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | TPU GF |
| Материал корпуса ручки | TPU, трудновоспламеняем., самозатухающий |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | NBR |
Стандарты и предписания
| Обозначение стандарта | Разъем М8 |
|---|---|
| Стандарты / нормативные документы | МЭК 61076-2-104 |
| Класс воспламеняемости согласно UL 94 | HB |
Кабель
| Тип кабеля | PUR без галогена черного цвета |
|---|---|
| Тип кабеля (краткое обозначение) | 115 |
| Условное обозначение кабеля | Li9Y11Y |
| UL AWM Style | 20549 |
| Сечение провода | 0,25 мм² |
| AWG, сигнальная линия | 24 |
| Конструкция кабеля, сигнальная линия | 32x 0,10 мм |
| Диаметр проводника вкл. изоляцию | 1,17 мм ±0,02 мм |
| Толщина стенки, изоляция | около 0,21 мм (Изоляция жилы) |
| около 0,7 мм (Внешняя оболочка) | |
| Цвета жил | черный, коричневый, синий, белый, серый |
| Общая скрутка | 5 жил в скрутке |
| Шаг общей скрутки | 75 мм |
| Внешняя оболочка, цвет | темно-серый RAL 7021 |
| Наружный диаметр кабеля D | 4,7 мм ±0,15 мм |
| Минимальный радиус изгиба, при жесткой прокладке | 23,5 мм |
| Минимальный радиус изгиба, при подвижной прокладке | 47 мм |
| Количество циклов изгибания | 4000000 |
| Радиус изгиба | 47 мм |
| Путь перемещения | 10 м |
| Скорость поперечного перемещения | 3 м/c |
| Ускорение | 10 м/c² |
| Масса кабеля | 30 кг/км |
| Внешняя оболочка, материал | PUR |
| Наполнитель | PP |
| Материал, изоляция проводника | PP |
| Материал проводника | медный гибкий провод |
| Сопротивление изоляции | ≥ 1 ГΩ*км |
| Сопротивление кабеля | ≤ 75 Ом/км |
| Номинальное напряжение, проводник | ≤ 300 В (AC) |
| Испытательное напряжение, проводник | ≥ 3000 В (AC) |
| Негорючесть | согласно UL 758/1581 (горизонтальный) |
| согласно UL 758/1581 FT2 | |
| Без галогенов | согласно DIN VDE 0472, часть 815 |
| согласно DIN EN 50267-2-1 | |
| Маслостойкость | согласно DIN EN 60811-2-1, 168 ч при 100 °C |
| Стойкость, прочие данные | устойчивость к гидролизу и микроорганизмам |
| стойкость к морской воде | |
| низкая адгезия | |
| износоустойчивый | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C (кабель, жестко прокладываемый) |
| -25 °C ... 80 °C (кабель, для подвижного монтажа) |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
