Возможные производители: KLEMSAN

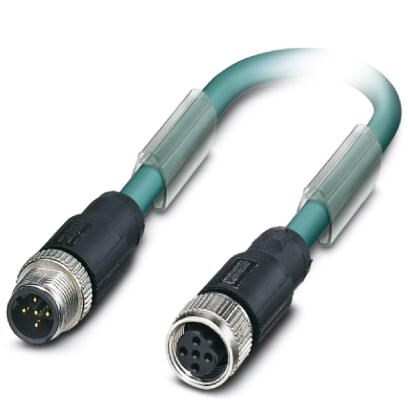

Системный кабель шины, PROFIBUS, 2-полюсн., PUR/ПВХ, синий, экранирован., Штекеры прямое M12, B-кодирование, к Гнездо прямое M12, B-кодирование, длина кабеля: 15 м
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C (вилка / розетка) |
|---|---|
| Степень защиты | IP65 |
| IP67 |
Общие сведения
| Расчетный ток при 40 ℃ | 4 A |
|---|---|
| Расчетное напряжение | 48 В AC |
| 60 В DC | |
| Полюсов | 2 |
| Цвет области ручки | черный |
| Сопротивление изоляции | ≥ 100 MΩ |
| Кодирование | B - инверс. |
| Тип сигнала/категория | PROFIBUS |
| Индикатор состояния | Нет |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Циклы установки | ≥ 100 |
| Момент затяжки | 0,4 Нм (Разъем М12) |
Материал
| Класс воспламеняемости согласно UL 94 | V0 |
|---|---|
| Материал, контакт | CuSn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | PA 6.6 |
| Материал корпуса ручки | TPU, трудновоспламеняем., самозатухающий |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | NBR |
Разводка подсоединений
| Контакт | цвет (обозначение сигнала) | контакт (опционально) | 2 (Штекер) | GN (A-провод) | 2 (Гнездо) |
|---|---|
| 4 (Штекер) | RD (B-провод) | 4 (Гнездо) |
Кабель
| Тип кабеля | PROFIBUS |
|---|---|
| Тип кабеля (краткое обозначение) | 915 |
| Конструкция кабеля | 1x2xAWG24/19 |
| Сечение провода | 2x 0,25 мм² |
| AWG, сигнальная линия | 24 |
| Конструкция кабеля, сигнальная линия | 19x 0,14 мм |
| Диаметр проводника вкл. изоляцию | 2,56 мм |
| Цвета жил | красный, зеленый |
| Общая скрутка | 2 жилы в скрутке |
| Экранировка | Пленка, оклеенная алюминием, оплетка из луженой медной проволоки |
| защитный экран оптоволоконного кабеля | 70 % |
| Внешняя оболочка, цвет | синий |
| Толщина стенок внешней оболочки | около 0,8 мм |
| Наружный диаметр кабеля D | 8 мм ±0,4 мм |
| Минимальный радиус изгиба, гибкая прокладка | 5 x D |
| Количество циклов изгибания | 3000000 |
| Радиус изгиба | 60 мм |
| Ускорение | 4 м/c² |
| Масса кабеля | 74 кг/км |
| Прочность на разрыв GRP | ≤ 100 Н |
| Внешняя оболочка, материал | PUR |
| Материал внутренней оболочки | ПВХ |
| Материал, изоляция проводника | вспененный полиэтилен |
| Материал проводника | медный гибкий провод |
| Сопротивление изоляции | ≥ 16 ГΩ*км |
| Производственная мощность | 28 нФ (при 1 кГц) |
| Номинальное напряжение, проводник | ≤ 100 В |
| Испытательное напряжение, фаза / фаза | 3600 В DC |
| Негорючесть | согласно МЭК 60332-1 |
| Маслостойкость | устойчивы к воздействию минеральных масел и смазок |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C (кабель, для подвижного монтажа) |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
