Возможные производители: KLEMSAN

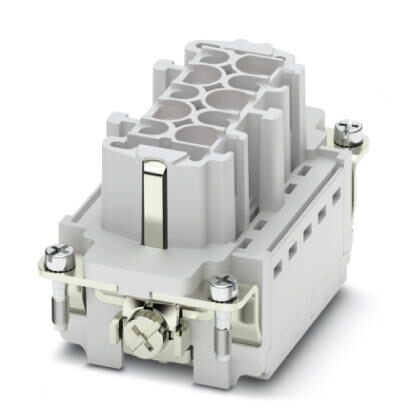

Гнездовая вставка HEAVYCON, для 830V(III/3), с 3 рабочими и 2 переключающими контактами, подключение обжимом
Общие сведения
| Указание | для корпусов HC ADVANCE-B10, HC-HV 3, обжимные контакты CK 2,5-ED (обжимные контакты не входят в комплект поставки) |
|---|---|
| Способ подключения | Обжим |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Полюсов | 3+2+PE |
| Количество, силовые контакты | 3 |
| Количество, контакты цепи управления | 2 |
| Циклы установки | ≥ 500 |
| Размер | B10 |
| Сечение проводников | 0,5 мм² ... 4 мм² (Контакты цепи питания) |
| 0,5 мм² ... 4 мм² (Контакты цепи управления) | |
| Сечение AWG | 20 ... 12 (Контакты цепи питания) |
| 20 ... 12 (Контакты цепи управления) | |
| Длина зачищенной части одной жилы | 7,5 мм (Силовой контакт) |
| 7,5 мм (Контакт цепи управления) | |
| Указания по монтажу | Использование по назначению предусматривает встраивание в корпус со степенью защиты IP54 или выше |
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C (С учетом нагрева контактов) |
|---|
Данные о материале
| Материал, контакт | Медный сплав |
|---|---|
| Материал, контактная поверхность | серебро (или золото) |
| Материал, держатель контакта | PA |
| Стандарты/нормативные документы | PA: Противопожарная защита для рельсовых транспортных средств — требования R22 и R23 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL2) |
| PA: Противопожарная защита для рельсовых транспортных средств — требование R24 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL3) |
Электрические характеристики
| Расчетное напряжение (III/3) | 830 В (Контакты цепи питания) |
|---|---|
| 500 В (Контакты цепи управления) | |
| Расчетное импульсное напряжение | 8 кВ (Контакты цепи питания) |
| 6 кВ (Контакты цепи управления) | |
| Расчетный ток | 25 A (Контакты цепи питания) |
| 16 A (Контакты цепи управления) |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
