Возможные производители: KLEMSAN

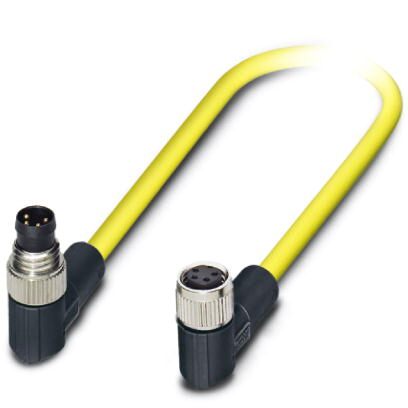

Кабель для датчика / исполнительного элемента, 4-полюсн., ПВХ, желтый, Штекеры угловой M8, к Гнездо угловой M8, длина кабеля: 1,5 м
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C (вилка / розетка) |
|---|---|
| Степень защиты | IP65 |
| IP67 | |
| IP68 |
Общие сведения
| Расчетный ток при 40 ℃ | 4 A |
|---|---|
| Расчетное напряжение | 48 В AC |
| 60 В DC | |
| Полюсов | 4 |
| Сопротивление изоляции | ≥ 100 MΩ |
| Кодирование | A - стандарт |
| Стандарты/нормативные документы | Разъем М8 МЭК 61076-2-104 |
| Индикатор состояния | Нет |
| Защитная цепь / модуль | без схемы подключения |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Циклы установки | ≥ 100 |
| Момент затяжки | 0,2 Нм (Штекерные разъемы М8) |
Материал
| Класс воспламеняемости согласно UL 94 | HB |
|---|---|
| Материал, контакт | CuSn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | TPU GF |
| Материал корпуса ручки | TPU, трудновоспламеняем., самозатухающий |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | NBR |
Стандарты и предписания
| Обозначение стандарта | Разъем М8 |
|---|---|
| Стандарты / нормативные документы | МЭК 61076-2-104 |
| Класс воспламеняемости согласно UL 94 | HB |
Кабель
| Тип кабеля | ПВХ, цвет желтый, 105 °C |
|---|---|
| Тип кабеля (краткое обозначение) | 542 |
| UL AWM Style | 2517 (105 °C / 300 В) |
| AWG, сигнальная линия | 24 |
| Конструкция кабеля, сигнальная линия | 32x 1,10 мм |
| Диаметр проводника вкл. изоляцию | 1,12 мм ±0,03 мм |
| Цвета жил | коричневый, синий, черный, белый |
| Общая скрутка | 4 жилы в скрутке |
| Внешняя оболочка, цвет | желтый |
| Наружный диаметр кабеля D | 4,4 мм ±0,2 мм |
| Минимальный радиус изгиба, гибкая прокладка | 8 x D |
| Масса кабеля | 25 кг/км |
| Внешняя оболочка, материал | ПВХ |
| Материал, изоляция проводника | ПВХ |
| Материал проводника | гибкий провод из оцинкованной меди |
| Сопротивление изоляции | ≥ (550 M Ом/м при 500 В) |
| Сопротивление кабеля | макс. 79,7 Ом/км (20 °C) |
| Номинальное напряжение, проводник | 300 В |
| Негорючесть | FT4 |
| Стойкость, прочие данные | устойчив к УФ-излучению |
| Температура окружающей среды (при эксплуатации) | -30 °C ... 105 °C (кабель, жестко прокладываемый) |
| -5 °C ... 105 °C (кабель, для подвижного монтажа) |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
