Артикул:
1407327
Внутрений код:
PC-1407327
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
68,5 кб
Характеристики
Вес, шт
—
780,000 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
10 705.44 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

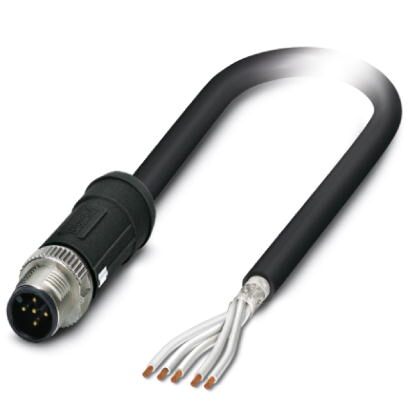

Кабель для датчика / исполнительного элемента, 5-полюсн., PE-X без галогенов, черный, экранирован., Штекеры прямое M12 SPEEDCON, А-кодирование, к свободный конец, длина кабеля: 10 м, для железнодорожного транспорта
Преимущества для Вас
- Просто и безопасно: вставные компоненты, на 100 % прошедшие электрические испытания
- Безопасность благодаря негорючести: ручки из полиамида PA 6.6 и кабели с радиационно-сшитой изоляцией соответствуют высочайшим требованиям
- Надежная фиксация благодаря специальным вибрационным тормозам
- Стойкость к воздействию температур – протестирован при расширенном температурном диапазоне и резких перепадах температуры
- Надежная передача сигналов – экран 360° в условиях повышенных электромагнитных нагрузок
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C (вилка / розетка) |
|---|---|
| Степень защиты | IP65 |
Общие сведения
| Указание | Другие продукты с переменным типом провода и переменной длиной провода можно найти в разделе принадлежностей |
|---|---|
| Расчетный ток при 40 ℃ | 4 A |
| Расчетное напряжение | 48 В AC |
| 60 В DC | |
| Полюсов | 5 |
| Цвет области ручки | черный |
| Сопротивление изоляции | ≥ 100 MΩ |
| Кодирование | A - стандарт |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Шок, вибрация EN 50155 | |
| Индикатор состояния | Нет |
| Защитная цепь / модуль | без схемы подключения |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Циклы установки | ≥ 100 |
| Момент затяжки | 0,4 Нм (Разъем М12) |
Материал
| Материал, контакт | CuSn |
|---|---|
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | PA 6.6 |
| Материал корпуса ручки | PA 6.6 |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Стандарты/нормативные документы | PA 6.6: Противопожарная защита для рельсовых автомобилей — требования R22, R23 и R24 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL3) |
Стандарты и предписания
| Обозначение стандарта | Разъем M12 |
|---|---|
| Стандарты / нормативные документы | МЭК 61076-2-101 |
| Обозначение стандарта | Шок, вибрация |
| Стандарты / нормативные документы | EN 50155 |
Кабель
| Тип кабеля | RADOX®, черный, экранированный |
|---|---|
| Тип кабеля (краткое обозначение) | 28R |
| Сечение провода | 5x 0,5 мм² |
| AWG, сигнальная линия | 20 |
| Конструкция кабеля, сигнальная линия | 19x 0,18 мм |
| Диаметр проводника вкл. изоляцию | 1,43 мм |
| Цвета жил | белый 1, белый 2, белый 3, белый 4, белый 5 |
| Общая скрутка | 5 жил в скрутке |
| Экранировка | Оплетка из оцинкованной медной проволоки |
| Внешняя оболочка, цвет | черный |
| Наружный диаметр кабеля D | 6,2 мм ±0,3 мм |
| Минимальный радиус изгиба, жесткая прокладка | 3 x D |
| Минимальный радиус изгиба, гибкая прокладка | 4 x D |
| Масса кабеля | 70 кг/км |
| Внешняя оболочка, материал | PE-X |
| Материал, изоляция проводника | PE-X |
| Материал проводника | гибкий провод из оцинкованной меди |
| Сопротивление кабеля | ≤ 40,1 Ом/км |
| Номинальное напряжение, проводник | 600 В AC (Линия-земля, U0) |
| 1000 В AC (Линия-земля, U) | |
| ≤ 720 В AC (Линия-земля) | |
| ≤ 1200 В AC (Линия-земля, Um) | |
| ≤ 900 В DC (Линия-земля, V0) | |
| ≤ 1500 В DC (Линия-линия) | |
| Испытательное напряжение, проводник | 3500 В AC (50 Гц, 5 мин) |
| 8400 В DC (50 Гц, 5 мин) | |
| Противопожарная защита для рельсовых автомобилей | BS 6853 (Категория Ia, Ib, II) |
| GM/RT 2130 (Категория Ia, Ib, II) | |
| EN 45545 (Уровень опасности HL1 - HL3) | |
| DIN 5510 (Ступени противопожарной защиты 1, 2, 3, 4) | |
| NF F16-101 (Категория A1, A2, B) | |
| NF F16-101 (Класс C / F0) | |
| NFPA 130 | |
| UNI CEI 11170 (Уровень опасности LR1 - LR4) | |
| Негорючесть | EN 60332-1-2 |
| EN 50266 | |
| EN 60332-3-25 | |
| NF C32-070, 2.1 | |
| NF C32-070, 2.2 | |
| UL 1685, 12 (FT4) | |
| согласно ISO 6722-1 5.22 (UN ECE-R 118.01) | |
| Без галогенов | согласно EN 50267-2-1 |
| Маслостойкость | согласно IRM 902, 72 h при 100 °C |
| Стойкость, прочие данные | стойкость к горючим веществам согласно IRM 903, 168 h при 70 °C |
| Плотность дымовых газов | BS 6853 D.8.7 |
| EN 61034-2 | |
| UL 1685, 12 (FT4) | |
| Коррозийность газов, выделяемых при горении | EN 50267-2-2 |
| Токсичность газов, выделяемых при горении | BS 6853 B.1 |
| EN 50305, 9.2 | |
| Температура окружающей среды (при эксплуатации) | -50 °C ... 120 °C (кабель, жестко прокладываемый) |
| -25 °C ... 90 °C (кабель, для подвижного монтажа) |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
