Возможные производители: KLEMSAN

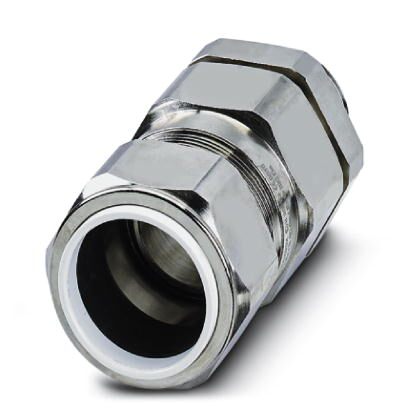

Кабельный ввод, материал резьбового соединения: латунь, никелированный, применение: Ex, наружный диаметр кабеля 9,5 мм ... 15,9 мм, экранировка: есть, резьба соединительной части: M20 x 1,5, цвет: cеребристый
Описание изделия
Кабельный ввод, для армированных кабелей (SWA/ AWA/ PWA/ STA/ SWB/ ASA/ CY/ SY)
Размеры
| Длина | 73 мм |
|---|---|
| Шаг резьбы | 1,5 мм |
| Раствор ключа - накидная гайка | 24 мм |
| Раствор ключа патрубок | 24 мм |
| Шестигранный, диаметр описанной окружности | 26,4 мм |
| Длина, резьба | 15 мм |
| Наружный диаметр кабеля | 9,5 мм ... 15,9 мм |
| Способ подключения брони | Конус |
| Толщина брони | 0,8 мм ... 1,25 мм (Ступенчатая сторона конуса (SWA/...)) |
| 0 мм ... 0,8 мм (Рифленая сторона конуса (STA/...)) | |
| Диаметр провода без брони | 11,7 мм (Наполнитель под броней) |
| Подходящие типы кабелей | в зависимости от материала стенки корпуса (SWA / AWA / PWA / STA / ASA / CY / SY / SWB) |
Условия окружающей среды
| Класс защиты (IP) | IP66 (с применением подходящего плоского уплотнения A-SEW-...P-W) |
|---|---|
| IP67 (с применением подходящего плоского уплотнения A-SEW-...P-W) | |
| IP68 (с применением подходящего плоского уплотнения A-SEW-...P-W) | |
| Температура окружающей среды (при эксплуатации) | -60 °C ... 130 °C (статическая) |
Общие сведения
| Материал резьбового соединения | латунь, никелированный |
|---|---|
| Материал кабельного сальника | EPDM |
| Тип резьбы, сторона подключения | M20 x 1,5 |
| Цвет | cеребристый |
| Ударная энергия | 20,00 Дж |
| Указания по монтажу | Со встроенным штырем заземления, герметичность за счет использования плоского уплотнения A-SEW-20-P-W (артикул 1411283) IP66 / IP67 / IP68 |
| Стандарты/нормативные документы | EN 60079-0, -7, -15, -31 |
| МЭК 60079-0, -7, -15, -31 | |
| EN 50262 | |
| BS 6121: часть 1:1989 | |
| МЭК 62444 | |
| Производитель | CMP |
| Производитель-номер артикула | 20SC2K1RA5 |
| Обозначение изготовителя | 20S C2K N. PLTD GLAND |
| Применение во взрывоопасных зонах | да |
Стандарты и предписания
| Стандарты / нормативные документы | EN 60079-0, -7, -15, -31 |
|---|---|
| МЭК 60079-0, -7, -15, -31 | |
| EN 50262 | |
| BS 6121: часть 1:1989 | |
| МЭК 62444 | |
| ATEX | Sira 13ATEX1070X |
| Sira 13ATEX4076X | |
| Ex II 2G, II 1D, Ex e IIC Gb, Ex ta IIIC Da, Ex II 3G Ex nR IIC Gc | |
| IECEx | IECEx SIR 13.0025X |
| Ex e IIC Gb, Ex nR IIC Gc, Ex ta IIIC Da |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
