Артикул:
1417699
Внутрений код:
PC-1417699
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
68,6 кб
Характеристики
Вес, шт
—
17,730 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
2 345.85 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

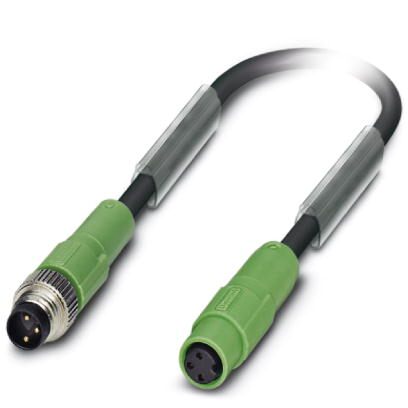

Кабель для датчика / исполнительного элемента, 3-полюсн., PUR без галогенов, темно-серый RAL 7021, Штекеры прямое M8, к Гнездо прямое M8 Snap-In, длина кабеля: 0,6 м
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C (вилка / розетка) |
|---|---|
| Степень защиты | IP65 |
| IP67 | |
| IP68 |
Общие сведения
| Расчетный ток при 40 ℃ | 4 A |
|---|---|
| Расчетное напряжение | 48 В AC |
| 60 В DC | |
| Полюсов | 3 |
| Сопротивление изоляции | ≥ 100 MΩ |
| Кодирование | A - стандарт |
| Стандарты/нормативные документы | Разъем М8 МЭК 61076-2-104 |
| Индикатор состояния | Нет |
| Защитная цепь / модуль | без схемы подключения |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Циклы установки | ≥ 100 |
Материал
| Класс воспламеняемости согласно UL 94 | HB |
|---|---|
| Материал, контакт | CuSn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | TPU GF |
| Материал корпуса ручки | TPU, трудновоспламеняем., самозатухающий |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | NBR |
Стандарты и предписания
| Обозначение стандарта | Разъем М8 |
|---|---|
| Стандарты / нормативные документы | МЭК 61076-2-104 |
| Класс воспламеняемости согласно UL 94 | HB |
Кабель
| Тип кабеля | PUR без галогена черного цвета |
|---|---|
| Тип кабеля (краткое обозначение) | полиуретан |
| Условное обозначение кабеля | Li9Y11Y-HF |
| UL AWM Style | 20549 |
| Сечение провода | 3x 0,25 мм² |
| AWG, сигнальная линия | 24 |
| Конструкция кабеля, сигнальная линия | 32x 0,10 мм |
| Диаметр проводника вкл. изоляцию | 1,17 мм ±0,02 мм |
| Толщина стенки, изоляция | ≥ 0,21 мм (Изоляция жилы) |
| Цвета жил | коричневый, синий, черный |
| Общая скрутка | 3 жилы в скрутке |
| Шаг общей скрутки | 40 мм |
| Внешняя оболочка, цвет | темно-серый RAL 7021 |
| Толщина стенок внешней оболочки | около 0,5 мм |
| Наружный диаметр кабеля D | 3,6 мм ±0,15 мм |
| Минимальный радиус изгиба, при жесткой прокладке | 18 мм |
| Минимальный радиус изгиба, при подвижной прокладке | 36 мм |
| Количество циклов изгибания | 10000000 |
| Радиус изгиба | 44 мм |
| Путь перемещения | 10 м |
| Скорость поперечного перемещения | 3 м/c |
| Ускорение | 10 м/c² |
| Масса кабеля | 18 кг/км |
| Внешняя оболочка, материал | PUR |
| Материал, изоляция проводника | PP |
| Материал проводника | медный гибкий провод |
| Сопротивление изоляции | ≥ 100 ГΩ*км (при 20 °C) |
| Сопротивление кабеля | ≤ 78 Ом/км (при 20 °C) |
| Номинальное напряжение, проводник | ≤ 300 В |
| Испытательное напряжение, проводник | ≥ 3000 В |
| Прочие характеристики | для тяговых цепей |
| не содержит силикона | |
| материалы, не ухудшающие свойств при попадании на них лаков и красок | |
| Негорючесть | согласно UL 758/1581 FT2 |
| DIN EN 60332-2-2 (20 с) | |
| Без галогенов | согласно DIN VDE 0472, часть 815 |
| Маслостойкость | согласно DIN EN 60811-2-1 |
| Стойкость, прочие данные | устойчивость к гидролизу и микроорганизмам |
| хорошая стойкость к кислотам, щелочам и растворителям | |
| стойкость к морской воде | |
| условно устойчив к УФ-излучению согласно DIN EN ISO 4892-2-A | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C (кабель, жестко прокладываемый) |
| -25 °C ... 80 °C (кабель, для подвижного монтажа) |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
