Артикул:
1419066
Внутренний код:
PC-1419066
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
69,5 кб
Характеристики
Вес, шт
—
58,700 GRM
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

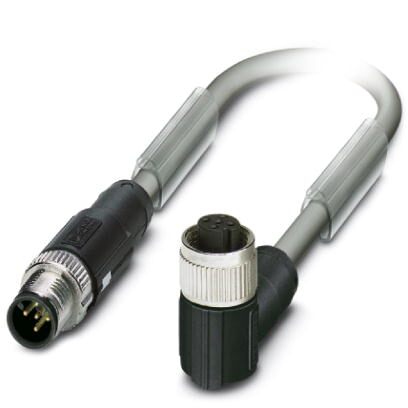

Системный кабель шины, CANopen®, DeviceNet™, 5-полюсн., PUR без галогенов, серебристо-серый RAL 7001, экранирован., Штекеры прямое M12 SPEEDCON, А-кодирование, к Гнездо угловой M12 SPEEDCON, А-кодирование, длина кабеля: 0,5 м, Соединитель неэкранированный
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C (вилка / розетка) |
|---|---|
| Степень защиты | IP65 |
| IP67 |
Общие сведения
| Расчетный ток при 40 ℃ | 4 A |
|---|---|
| Расчетное напряжение | 48 В AC |
| 60 В DC | |
| Полюсов | 5 |
| Цвет области ручки | черный |
| Кодирование | A - стандарт |
| Тип сигнала/категория | CANopen® |
| DeviceNet™ | |
| Индикатор состояния | Нет |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Момент затяжки | 0,4 Нм (Разъем М12) |
Материал
| Класс воспламеняемости согласно UL 94 | HB |
|---|---|
| Материал, контакт | CuSn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | TPU GF |
| Материал корпуса ручки | TPU, трудновоспламеняем., самозатухающий |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | NBR |
Разводка подсоединений
| Контакт | цвет (обозначение сигнала) | контакт (опционально) | 1 (Штекер) | SR (Экран) | 1 (Гнездо) |
|---|---|
| 2 (Штекер) | RD (V+) | 2 (Гнездо) | |
| 3 (Штекер) | BK (V-) | 3 (Гнездо) | |
| 4 (Штекер) | WH (CAN_H) | 4 (Гнездо) | |
| 5 (Штекер) | BU (CAN_L) | 5 (Гнездо) |
Кабель
| Тип кабеля | CAN-шина/ответвит. кабель DeviceNet |
|---|---|
| Тип кабеля (краткое обозначение) | 923 |
| UL AWM Style | 21198 (80 °C / 300 В) |
| Конструкция кабеля | 2xAWG24/19+2xAWG22/19 |
| Сечение провода | 2x 0,25 мм² (Кабель передачи данных) |
| 2x 0,34 мм² (Напряжение питания) | |
| 1x 0,34 мм² (Дополнительный гибкий провод) | |
| AWG, сигнальная линия | 24 |
| AWG, напряжение питания | 22 |
| Конструкция кабеля, сигнальная линия | 19x 0,13 мм |
| Конструкция кабеля, напряжение питания | 19x 0,15 мм |
| Диаметр проводника вкл. изоляцию | 1,95 мм ±0,05 мм (Кабель передачи данных) |
| 1,4 мм ±0,05 мм (Напряжение питания) | |
| Цвета жил | красно-черный, сине-белый |
| Скрутка пары | 2 проводника для пары |
| Тип экрана пары | Алюминиевая фольга с пластмассовым покрытием, алюминиевая сторона снаружи |
| Общая скрутка | 2 пары вокруг дополнительного гибкого провода в центре сердечника |
| Экранировка | Оплетка из оцинкованной медной проволоки |
| защитный экран оптоволоконного кабеля | 80 % |
| Внешняя оболочка, цвет | серебристо-серый RAL 7001 |
| Наружный диаметр кабеля D | 6,7 мм ±0,3 мм |
| Минимальный радиус изгиба, жесткая прокладка | 5 x D |
| Минимальный радиус изгиба, гибкая прокладка | 10 x D |
| Количество циклов изгибания | 5000000 |
| Радиус изгиба | 70 мм |
| Минимальный радиус изгиба, использование в буксирных цепях | 10 x D |
| Путь перемещения | 4,5 м |
| Скорость поперечного перемещения | 3 м/c |
| Ускорение | 3 м/c² |
| Масса кабеля | 90 кг/км |
| Внешняя оболочка, материал | PUR |
| Материал, изоляция проводника | вспененный полиэтилен (Кабель передачи данных) |
| PE (Напряжение питания) | |
| Материал проводника | гибкий провод из оцинкованной меди |
| Сопротивление изоляции | ≥ 5 ГΩ*км (Кабель передачи данных) |
| ≥ 5 ГΩ*км (Напряжение питания) | |
| Сопротивление шлейфа | ≤ 181,80 Ом/км (Кабель передачи данных) |
| ≤ 114,80 Ом/км (Напряжение питания) | |
| Проводники - емкость | ном. 40 нФ/км (Кабель передачи данных) |
| Волновое сопротивление | 120 Ω ±10 % (при 1 МГц) |
| Ослабление | ≤ 22,9 дБ/км (при 1 МГц) |
| ≤ 16,4 дБ/км (при 500 кГц) | |
| ≤ 9,5 дБ/км (при 125 кГц) | |
| Номинальное напряжение, проводник | ≤ 300 В (Пиковое значение, не для применения под сильной токовой нагрузкой) |
| Испытательное напряжение, фаза / фаза | 2000 В (50 Гц, 1 мин) |
| Испытательное напряжение, фаза / экран | 2000 В (50 Гц, 1 мин) |
| Негорючесть | UL 1581, разд. 1060 (FT-1) |
| МЭК 60332-1 | |
| Без галогенов | согласно DIN VDE 0472, часть 815 |
| соответствует EN 60754-1 | |
| Стойкость, прочие данные | низкая адгезия |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C (кабель, жестко прокладываемый) |
| -20 °C ... 80 °C (кабель, для подвижного монтажа) |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27060307 |
|---|---|
| eCl@ss 4.1 | 27060307 |
| eCl@ss 5.0 | 27061801 |
| eCl@ss 5.1 | 27060300 |
| eCl@ss 6.0 | 27279200 |
| eCl@ss 7.0 | 27279218 |
| eCl@ss 8.0 | 27279218 |
| eCl@ss 9.0 | 27060308 |
