Возможные производители: KLEMSAN

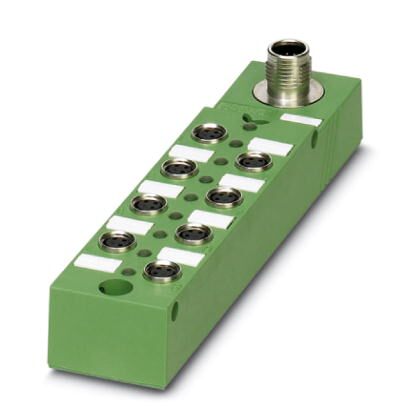

Коробка датчика и исполнительного элемента, применение: Стандартн., тип подключения: Розетка M8 металл, количество гнезд: 8, полюсов: 3, механические ключи: A - стандарт, гнездо для платы: oдин ряд, индикатор состояния: есть, p-n-p; годключение магистрального кабеля: Штыревой разъем М12 90°, экранировка: нет
Общие сведения
| Расчетное напряжение | 24 В DC |
|---|---|
| Рабочее напряжение, максимальное Umax | 30 В DC |
| Нагрузка по току на каждый входной/выходной сигнал | 1,5 A |
| Нагрузочная способность на 1 гнездо | 1,5 A |
| Общий расчетный ток | 1,5 A |
| Полюсов | 3 |
| Количество гнезд | 8 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Тип подключения, датчик / исполнительный элемент | Розетка M8 |
Окружающие условия
| Степень защиты | IP65 |
|---|---|
| IP67 | |
| Температура окружающей среды (при эксплуатации) | -30 °C ... 80 °C |
Функция локальной диагностики
| Локальная диагностика | Подача напряжения питания модулям LED зел. |
|---|---|
| Отображение состояния ввода-вывода LED желт. |
Характеристики магистрального кабеля
| Тип подключения | Штыревой разъем М12 |
|---|---|
| Момент затяжки разъема магистрального кабеля | 0,4 Нм |
| Момент затяжки, гнездо, кабель для датчика или исполнительного устройства | 0,2 Нм |
Тип изоляционного материала
| Материал корпуса | PBT |
|---|---|
| Материал, заливочная масса | PUR |
| Материал, контакт | CuSn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | PA |
| Материал, контакт, сторона магистрального кабеля | Сплав меди |
| Материал, контактная поверхность, сторона магистрального кабеля | позолочен. |
| Материал, резьбовая втулка | Сплав меди |
| Материал, поверхность резьбовой втулки | Покрытый никелем |
| Материал, уплотнительное кольцо | NBR |
Назначение выводов
| Гнездо/полюс = цвет жилы или подключение | 1 / 4 (A) = 3 |
|---|---|
| 2 / 4 (A) = 4 | |
| 3 / 4 (A) = 6 | |
| 4 / 4 (A) = 8 | |
| 5 / 4 (A) = 5 | |
| 6 / 4 (A) = 9 | |
| 7 / 4 (A) = 7 | |
| 8 / 4 (A) = 10 | |
| 1-8 / 1 (+ 24 V) = 1 | |
| 1-8 / 3 (0 V) = 2 |
Стандарты и предписания
| Обозначение стандарта | Разъем M12 |
|---|---|
| Стандарты / нормативные документы | МЭК 61076-2-101 |
| Обозначение стандарта | Разъем М8 |
| Стандарты / нормативные документы | МЭК 61076-2-104 |
| Подключение согласно стандарту | CUL |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
