Артикул:
1452482
Внутрений код:
PC-1452482
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
70,1 кб
Характеристики
Вес, шт
—
944,300 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
11 847.06 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

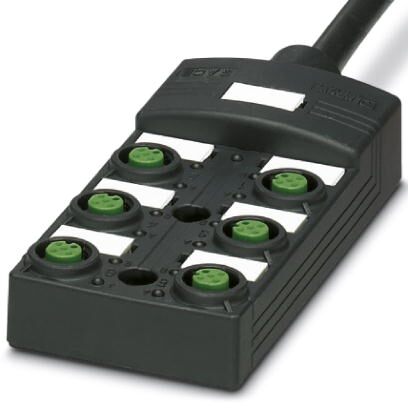

Коробка датчика и исполнительного элемента, применение: Стандартн., тип подключения: Гнездовой разъем M12-SPEEDCON Пластик, количество гнезд: 6, полюсов: 5, механические ключи: A - стандарт, гнездо для платы: Двойной, индикатор состояния: Нет, Универсальный; годключение магистрального кабеля: Жесткое подключение 180°, PUR/PVC, длина кабеля: 5 м, экранировка: нет
Преимущества для Вас
- Безопасное применение в полевых условиях благодаря литому корпусу и высокой степени защиты
- Гибкое, децентрализованное объединение сигналов в одном магистральном проводе
- Экономия места: распределительная коробка с двойным рядом шунтирования для установки двух датчиков в одно гнездо
- Экономия времени благодаря установке при помощи устройства быстрой фиксации SPEEDCON
Общие сведения
| Расчетное напряжение | 120 В |
|---|---|
| Нагрузка по току на каждый входной/выходной сигнал | 2 A |
| Нагрузочная способность на 1 гнездо | 4 A |
| Общий расчетный ток | 12 A |
| Полюсов | 5 |
| Количество гнезд | 6 |
| Тип подключения, датчик / исполнительный элемент | Гнездовой разъем M12-SPEEDCON |
Окружающие условия
| Степень защиты | IP65 |
|---|---|
| IP67 | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 80 °C |
| -40 °C ... 90 °C (При жестком монтаже) | |
| -5 °C ... 80 °C (При подвижном монтаже) |
Данные по подключению магистрального кабеля
| Тип подключения | Жесткое подключение |
|---|---|
| Длина кабеля | 5 м |
| Момент затяжки, гнездо, кабель для датчика или исполнительного устройства | 0,4 Нм |
| Момент затяжки монтажного винта крепления корпуса | 0,5 Нм |
Тип изоляционного материала
| Материал корпуса | PBT |
|---|---|
| Материал, заливочная масса | PUR |
| Материал, контакт | Сплав меди |
| Материал, контактная поверхность | позолоченный |
| Материал, держатель контакта | PA |
| Материал, резьбовая втулка | PBT |
| Материал, уплотнительное кольцо | NBR |
Назначение выводов
| Гнездо/полюс = цвет жилы или подключение | 1 / 4 (A) = WH |
|---|---|
| 1 / 2 (B) = GY/PK | |
| 2 / 4 (A) = GN | |
| 2 / 2 (B) = RD/BU | |
| 3 / 4 (A) = YE | |
| 3 / 2 (B) = WH/GN | |
| 4 / 4 (A) = GY | |
| 4 / 2 (B) = BN/GN | |
| 5 / 4 (A) = PK | |
| 5 / 2 (B) = WH/YE | |
| 6 / 4 (A) = RD | |
| 6 / 2 (B) = YE/BN | |
| 1-6 / 1 (+ 120 V) = BN | |
| 1-6 / 3 (0 V) = BU | |
| 1-6 / 5 (PE) = GN/YE |
Стандарты и предписания
| Обозначение стандарта | Разъем M12 |
|---|---|
| Стандарты / нормативные документы | МЭК 61076-2-101 |
| Подключение согласно стандарту | CUL |
Кабель
| Тип кабеля | PUR / ПВХ черного цвета |
|---|---|
| Тип кабеля (краткое обозначение) | полиуретан |
| Условное обозначение кабеля | LiYY11Y-HF |
| UL AWM Style | 20549 |
| Сечение провода | 12x 0,5 мм² (Сигнальный провод) |
| 3x 1 мм² (Кабель подачи питания) | |
| AWG, сигнальная линия | 20 |
| AWG, напряжение питания | 17 |
| Конструкция кабеля, сигнальная линия | 28x 0,15 мм |
| Конструкция кабеля, напряжение питания | 56x 0,15 мм |
| Диаметр проводника вкл. изоляцию | 1,5 мм ±0,1 мм (Сигнальный провод) |
| 2,1 мм ±0,1 мм (Кабель подачи питания) | |
| Толщина стенки, изоляция | ≥ 0,15 мм (Внутренняя оболочка) |
| ≥ 0,76 мм (Внешняя оболочка) | |
| Цвета жил | коричневый, синий, зеленый/желтый, белый, зеленый, желтый, серый, розовый, красный, серый/розовый, красный/синий, белый/зеленый, коричневый/зеленый, белый/желтый, желтый/коричневый |
| Общая скрутка | Скрученные жилы |
| Внешняя оболочка, цвет | черный RAL 9005 |
| Наружный диаметр кабеля D | 9,4 мм ±0,2 мм |
| Минимальный радиус изгиба, жесткая прокладка | 7,5 x D |
| Минимальный радиус изгиба, гибкая прокладка | 10 x D |
| Количество циклов изгибания | 1500000 |
| Радиус изгиба | 94 мм |
| Путь перемещения | 2 м |
| Скорость поперечного перемещения | 2 м/c |
| Масса кабеля | 150,9 кг/км |
| Внешняя оболочка, материал | PUR |
| Материал внутренней оболочки | ПВХ |
| Материал, изоляция проводника | ПВХ |
| Материал проводника | медный гибкий провод |
| Номинальное напряжение, проводник | 300 В |
| Испытательное напряжение, проводник | 2000 В |
| Прочие характеристики | не содержит силикона |
| Негорючесть | DIN EN 50265 |
| Маслостойкость | согласно VDE 0472, часть 803 |
| Стойкость, прочие данные | хорошая стойкость к кислотам, щелочам и растворителям |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 90 °C (кабель, жестко прокладываемый) |
| -5 °C ... 80 °C (кабель, для подвижного монтажа) |
