Возможные производители: KLEMSAN

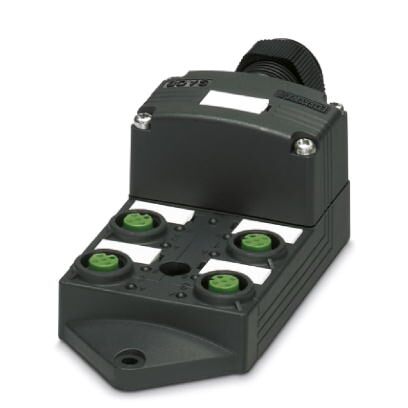

Коробка датчика и исполнительного элемента, применение: Стандартн., тип подключения: Гнездовой разъем M12-SPEEDCON Пластик, количество гнезд: 4, полюсов: 4, механические ключи: A - стандарт, гнездо для платы: oдин ряд, индикатор состояния: Нет, Универсальный; годключение магистрального кабеля: Пружинные зажимы 180°, экранировка: нет
Преимущества для Вас
- Безопасное применение в полевых условиях благодаря литому корпусу и высокой степени защиты
- Гибкое, децентрализованное объединение сигналов в одном магистральном проводе
- Экономия времени благодаря установке при помощи устройства быстрой фиксации SPEEDCON
- Гибкость: распределительная коробка с соединительным колпаком для сборки на месте
Общие сведения
Расчетное напряжение | 120 В |
---|---|
Нагрузка по току на каждый входной/выходной сигнал | 2 A |
Нагрузочная способность на 1 гнездо | 4 A |
Общий расчетный ток | 12 A |
Полюсов | 4 |
Количество гнезд | 4 |
Класс воспламеняемости согласно UL 94 | V0 |
Тип подключения, датчик / исполнительный элемент | Гнездовой разъем M12-SPEEDCON |
Указание | При подключении сигнальных проводов к черным клеммам для печатных плат используйте, пожалуйста, отвертку 0,4 x 2,0 мм. При работе с черными клеммами для печатных плат следует прилагать минимальное усилие. Отвертка: SZS 0,4X2,0 - 1205202 Отвертки больших размеров или слишком большое прилагаемое усилие могут привести к повреждению клемм для печатных плат. При использовании кабельных наконечников жилы вводятся прямо в клеммы для печатных плат без открывания области зажима. |
Окружающие условия
Степень защиты | IP65 |
---|---|
IP67 | |
Температура окружающей среды (при эксплуатации) | -25 °C ... 80 °C |
Характеристики магистрального кабеля
Тип подключения | Пружинные зажимы |
---|---|
Мин. сечение проводника (сигнальная цепь) | 0,2 мм² |
Макс. сечение проводника (сигнальная цепь) | 0,5 мм² |
Сечение проводника AWG мин. (сигнальная цепь) | 24 |
Сечение проводника AWG макс. (сигнальная цепь) | 20 |
Длина зачищаемой части (сигнал) | 6 мм |
Мин. сечение проводника (цепь питания) | 0,2 мм² |
Макс. сечение проводника (цепь питания) | 1,5 мм² |
Сечение проводника AWG мин. (цепь питания) | 24 |
Сечение проводника AWG макс. (цепь питания) | 16 |
Длина зачищаемой части (питание) | 10 мм |
Мин. наружный диаметр проводника | 7 мм |
Макс. наружный диаметр проводника | 12 мм |
Длина снятия изоляции | 50 мм (Магистральный кабель) |
Момент затяжки винтов крышки | 1 Нм |
Момент затяжки накидной гайки | 2,5 Нм |
Момент затяжки, гнездо, кабель для датчика или исполнительного устройства | 0,4 Нм |
Момент затяжки монтажного винта крепления корпуса | 0,5 Нм |
Тип изоляционного материала
Материал корпуса | PBT |
---|---|
Материал, заливочная масса | PUR |
Материал, контакт | Сплав меди |
Материал, контактная поверхность | позолоченный |
Материал, держатель контакта | PA |
Материал, резьбовая втулка | PBT |
Материал, уплотнительное кольцо | NBR |
Материал уплотнения | NBR (Разъем с кабелем) |
Назначение выводов
Гнездо/полюс = цвет жилы или подключение | 1 / 4 (A) = WH |
---|---|
2 / 4 (A) = GN | |
3 / 4 (A) = YE | |
4 / 4 (A) = GY | |
1-4 / 1 (+ 120 V) = BN | |
1-4 / 3 (0 V) = BU | |
1-4 / 5 (PE) = GN/YE |
Стандарты и предписания
Обозначение стандарта | Разъем M12 |
---|---|
Стандарты / нормативные документы | МЭК 61076-2-101 |
Подключение согласно стандарту | CUL |
Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
REACh SVHC | |
---|---|
Lead 7439-92-1 | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
