Возможные производители: KLEMSAN
Разъем, 3-полюсн., Штекеры угловой 7/8"-16UNF, Винтовые зажимы, материал накатанной гайки: Цинк. литья под давлением, с никелевым покрытием, кабельный ввод Pg9, наружный диаметр кабеля 6 мм ... 8 мм, Контакт 1 опережающий

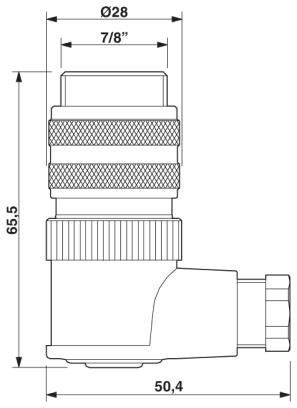

Размеры
| Диаметр корпуса | 28 мм |
|---|---|
| Длина | 65,5 мм |
| Наружный диаметр проводника | 6 мм ... 8 мм |
| Длина зачищенной части оболочки | 30 мм |
| Длина зачищенной части одной жилы | 7 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 85 °C (вилка / розетка) |
|---|---|
| Степень защиты | IP67 |
Общие сведения
| Расчетный ток при 40 ℃ | 12 A |
|---|---|
| Расчетное напряжение | 300 В |
| Полюсов | 3 |
| Сопротивление изоляции | ≥ 100 MΩ |
| Кодирование | A - стандарт |
| Индикатор состояния | Нет |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Тип подключения | Винтовые зажимы |
| Сечение провода | 0,34 мм² ... 1,5 мм² (без кабельного наконечника) |
| 0,34 мм² ... 1,5 мм² (с кабельным наконечником) | |
| 0,34 мм² ... 1,5 мм² (жесткий) | |
| Сечение проводника AWG | 22 ... 16 (без кабельного наконечника) |
| 22 ... 16 (с кабельным наконечником) | |
| Циклы установки | ≥ 100 |
| Момент затяжки | 0,8 Нм (Штекерные разъемы 7/8") |
| 0,4 Нм (Винтовые клеммы) | |
| 0,8 Нм ... 1 Нм (Прижимная винтовая деталь) | |
| Штекерную вставку с сальниковым корпусом закрутить до упора | |
| Указания по монтажу | Подключение гибких проводов может производиться как при помощи кабельных наконечников, так и без них |
| Возможно вращение расположения контактов по отношению к кабельному отводу с шагом в 45° |
Материал
| Класс воспламеняемости согласно UL 94 | HB |
|---|---|
| Материал, контакт | CuZn |
| Материал, контактная поверхность | Золото |
| Материал, держатель контакта | PUR / PA 6.6 |
| Материал корпуса ручки | PBT |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
