Возможные производители: KLEMSAN

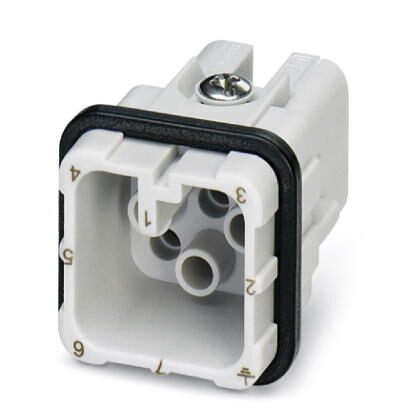

Модуль для контактов, полюсов: 7+PE, размер: D7, количество точек подключения на полюс: 1, Штифт, Обжим, 250 В, 10 A, 0,14 мм² ... 2,5 мм², только для пластиковых корпусов
Общие сведения
| Указание | для корпуса HC-D7, обжимные контакты CK1,6-ED (обжимные контакты не входят в комплект поставки) |
|---|---|
| Способ подключения | Обжим |
| Количество точек подключения на полюс | 1 |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Полюсов | 7+PE |
| Циклы установки | ≥ 500 |
| Размер | D7 |
| Нумерация контактов | 1 - 7 |
| Сечение проводников | 0,14 мм² ... 2,5 мм² |
| Сечение AWG | 26 ... 14 |
| Длина зачищенной части одной жилы | 8 мм (0,14 ... 1,5 мм²) |
| 6 мм (2,5 мм²) | |
| Указания по монтажу | Использование по назначению предусматривает встраивание в корпус со степенью защиты IP54 или выше |
| Допускается установка контактной вставки только в пластиковом корпусе серии HC-D07-STA...-PL-BK. |
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C (С учетом нагрева контактов) |
|---|
Данные о материале
| Материал, уплотнение | NBR |
|---|---|
| Материал, контакт | Медный сплав |
| Материал, контактная поверхность | серебро (или золото) |
| Материал, держатель контакта | PC |
| Стандарты/нормативные документы | Поликарбонат: Противопожарная защита для рельсовых автомобилей — требования R22, R23 и R24 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL3) |
Электрические характеристики
| Расчетное напряжение (III/3) | 250 В |
|---|---|
| Расчетное импульсное напряжение | 4 кВ |
| Расчетный ток | 10 A |
Стандарты и предписания
| Строительные нормы и правила и методика проведения испытания | DIN VDE 0627/86 |
|---|---|
| DIN VDE 0110/02.79 | |
| DIN VDE 0110-1/04.97 | |
| МЭК 60664-1, DIN МЭК 60512 | |
| МЭК 60352 | |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140816 |
|---|---|
| eCl@ss 4.1 | 27140816 |
| eCl@ss 5.0 | 27143424 |
| eCl@ss 5.1 | 27261200 |
| eCl@ss 6.0 | 27261200 |
| eCl@ss 7.0 | 27440205 |
| eCl@ss 8.0 | 27440205 |
| eCl@ss 9.0 | 27440205 |
