Возможные производители: KLEMSAN

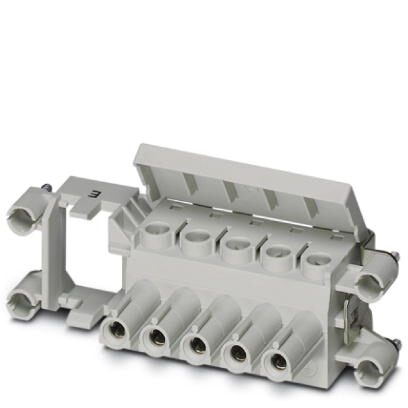

Контактная вставка со встроенной сальниковой рамой, 1 свободное гнездо для установки модуля, исполнение VC 4, 4-полюсная + PE, 690 В / 70 А
Общие сведения
| Указание | Штекерный соединитель предназначен только для кабелей маломощных цепей. |
|---|---|
| Способ подключения | Винтовые зажимы |
| Винтовые зажимы | |
| Момент затяжки | 1,2 Нм ... 1,8 Нм |
| Степень загрязнения | 3 |
| Полюсов | 4+PE |
| Циклы установки | ≥ 50 |
| Размер | VC4 |
| Сечение провода AWG мин. | 20 |
| Сечение провода AWG макс. | 6 |
| 2 жестких провода одинакового сечения, мин. | 0,5 мм² |
| 2 жестких провода одинакового сечения, макс. | 6 мм² |
| 2 гибких провода одинакового сечения, мин. | 0,5 мм² |
| 2 гибких провода одинакового сечения, макс. | 4 мм² |
| Сечение проводников | 0,5 мм² ... 16 мм² |
| Сечение AWG | 20 ... 6 |
| Длина зачищенной части одной жилы | 14 мм |
Данные о материале
| Материал корпуса | PA |
|---|---|
| Материал, контакт | CuZn |
| Материал, контактная поверхность | твердое серебрение |
| Материал, держатель контакта | PA |
Электрические характеристики
| Расчетное напряжение (III/3) | 690 В |
|---|---|
| Расчетное импульсное напряжение | 6 кВ |
| 6 кВ | |
| Расчетный ток | 70 A |
| 70 A |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140816 |
|---|---|
| eCl@ss 4.1 | 27140816 |
| eCl@ss 5.0 | 27143424 |
| eCl@ss 5.1 | 27261200 |
| eCl@ss 6.0 | 27261200 |
| eCl@ss 7.0 | 27440205 |
| eCl@ss 8.0 | 27440205 |
| eCl@ss 9.0 | 27440205 |
