Возможные производители: KLEMSAN

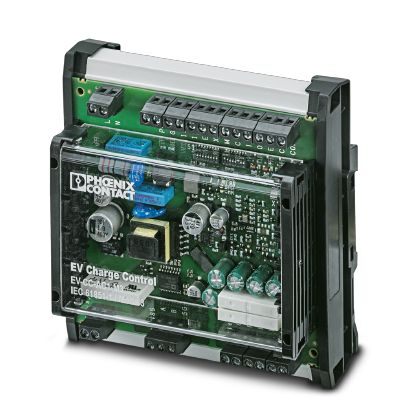

Устройство управления зарядкой EV-CC-AC1-M3-CBC-SER-HS с корпусом для монтажа на несущей рейке служит для зарядки электромобилей от 3-фазной электросети переменного тока согласно МЭК 61851-1, режиму 3. Все функции зарядки, большое количество возможностей конфигурирования, а также управление блокировкой уже интегрированы.
Описание изделия
| Тип изделия | Устройство управления зарядкой перем. током для частных и фирменных приложений (EU/CN) |
|---|---|
| Исполнение | в корпусе |
| Стандарты / нормативные документы | МЭК 61851-1 |
| GB/T 18487.1-2015 | |
| SAE J1772 | |
| Режим заряда | Режим 3, случай B + C |
| Количество поддерживаемых точек зарядки | 1 |
| Разблокировка при отказе питания | Встроенная функция разблокировки для отделения инфраструктурного зарядного штекера от инфраструктурной зарядной розетки |
| Соответствие нормам | Соответствие CE |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -35 °C ... 70 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 30 % ... 95 % |
| Степень защиты | IP20 |
Входы
| Количество цифровых входов | 5 |
|---|---|
| Диапазон частот | 50 Гц ... 60 Гц |
| Номинальная потребляемая мощность | |
| Номинальный ток IN | ≤ 1 мА |
| Входное номинальное напряжение UN | 12 В |
| Диапазон входных напряжений U1 | 0 В ... 3 В (Выкл.) |
| Диапазон входных напряжений U2 | 9 В ... 15 В (Вкл.) |
Релейные выходы
| Управление контактором зарядки | Релейный выход C1,2 |
|---|---|
| Коммутационная способность минимальная | 1500 ВА |
| Максимальное напряжение переключения | 250 В AC (Внешнее питание) |
| Максимальный коммутационный ток | 6 A |
| Управление блокирующим исполнительным механизмом | Релейный выход LO+/- |
| Коммутационная способность минимальная | 24 ВА |
| Максимальное напряжение переключения | 12 В (Внутреннее питание) |
| Максимальный коммутационный ток | 2 A |
Цифровые выходы
| Управление дополнительными функциями | 4 цифрого выхода |
|---|---|
| Способ подключения | Винтовые зажимы |
| Максимальное напряжение на выходе | 30 В |
| Максимальный выходной ток | 0,5 A (Суммарный ток для всех выходов; питание от внутренней сети) |
| 0,6 A (на каждый выход; питание от внешней сети) |
Интерфейс передачи данных RS-485
| Количество интерфейсов | 1 |
|---|---|
| Шинная система | RS-485 |
| Тип подключения | Винтовые зажимы |
| Скорость передачи данных | 9,6 кбит/с (Стандартный) |
| 9,6 кбит/с ... 19,2 кбит/с (pегулируется) | |
| Контроль потока данных / протокол | Modbus/RTU (ведомое) |
Характеристики клемм
| Тип подключения | Винтовые зажимы |
|---|---|
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
Питание устройства
| Электропитание | 230 В |
|---|---|
| Диапазон напряжения питания | 100 В AC ... 240 В AC (Диапазон номинального напряжения) |
| Потребляемый ток, макс. | 40 мА |
| Номинальная потребляемая мощность | |
| Диапазон частот | 50 Гц ... 60 Гц |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
